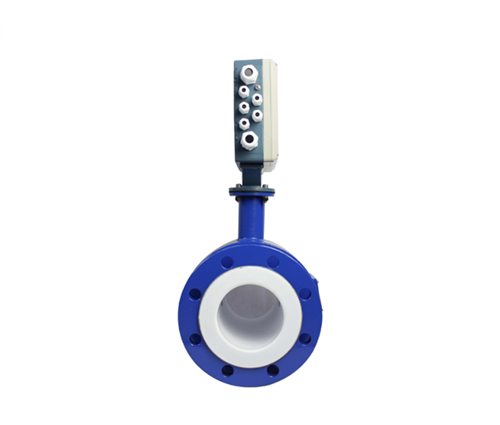

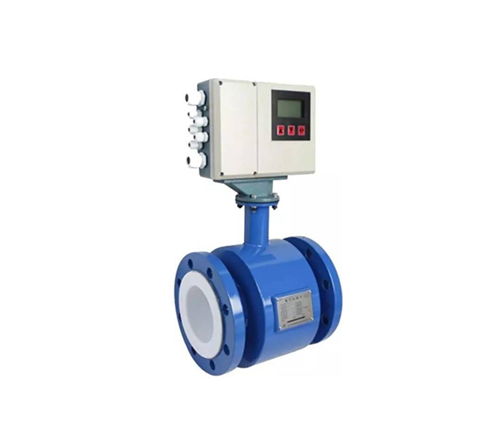

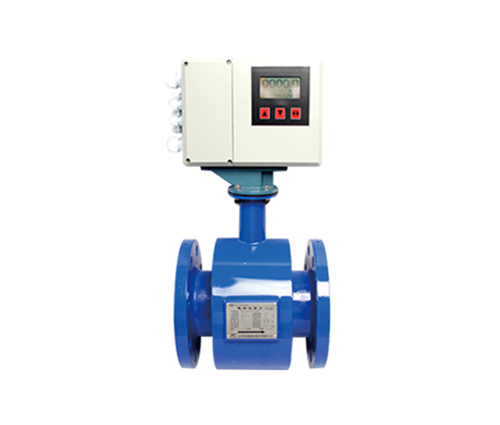

一、产品概述
智能电磁热量表具有测量精度高,运用稳定可靠,性能优良等特点;测量精度不受流体粘度、密度、压力、流体分布等参数变化的影响;测量管里无阻力部件、无压损、不受恶劣水质的影响;多种衬里,多种电极的选择;大屏幕液晶背光显示,在强光和无光情况下均可清晰读数;液晶屏显示瞬时流量、瞬时热量、累积流量、累积热量、进水温度、出水温度、温差、流量流速;具有RS485、Modbus、HART通讯。
二、产品特点
1.测量精度高,运用稳定可靠,性能优良。
2.测量精度不受流体粘度、密度、压力、流体分布等参数变化的影响
3.测量管里无阻力部件、无压损、不受恶劣水质的影响
4.多种衬里,多种电极的选择
5.测量流量范围宽
6.大屏幕液晶背光显示,在强光和无光情况下均可清晰读数
7.语言可显示中文和英文
8.液晶屏显示瞬时流量、瞬时热量、累积流量、累积热量、进水温度、出水温度、温差、流量流速
9.采用温度变化的热焓修正法,保证在不同水温下的精准计量
10.具有RS485、Modbus、HART通讯
11.数据自动存储
12.220V AC、24V DC供电
三、技术参数
名 称 | HHDR-智能电磁热量表 | ||
公称通径 | DN10-DN400 | ||
结构形式 | 一体型、分体型 | ||
最高流速 | 15m/s | ||
流体电导率 | ≥5uS/cm | ||
精度等级 | 0.5 级、1.0 级 ( 随口径区分 ) | ||
衬里材料 | 聚四氟乙烯、聚氯丁橡胶、聚氯脂、聚全氟乙丙烯(F46) | ||
额定压力 | 4.0Mpa、1.6Mpa、1.0Mpa | ||
最高流体温度 | 一体型 | 70℃ | |
分离型 | 聚四氟乙烯衬里 | 100℃;150℃(需特殊订货) | |
氯丁橡胶衬里 | 80℃;l20℃(需特殊订货) | ||
聚氯酯衬里 | 80℃ | ||
聚全氟乙丙烯(F46) | 100℃;150℃(需特殊订货) | ||
信号电极和接地电极材料 | 316L、哈氏合金B、哈氏合金C | ||
传感器材质 | 碳钢、304不锈钢 | ||
外壳防护 | IP65、IP68(需特殊定制) | ||
输出信号 | 脉冲、频率 | ||
电缆接口 | G1/2 内螺纹 | ||
通讯 | RS485通讯(Modbus协议)、HART | ||
显示器显示 | 瞬时流量、瞬时热量、累积流量、累积热量、流速、进水温度、出水温度、温度差 | ||
电源 | 220V AC 50HZ、24V DC | ||
励磁方式 | 双向恒流方波励磁 |
四、流量范围
测量范围 | 口径(mm) | 测量范围(m 3 /h) | 口径(mm) | 测量范围(m 3 /h) |
DN10 | 0.14 ~ 1.40 | DN125 | 22.08~ 441.56 | |
DN15 | 0.32 ~ 6.36 | DN150 | 31.79~ 635.85 | |
DN20 | 0.57~ 11.30 | DN200 | 56.52 ~ 1130.4 | |
DN25 | 0.88~ 17.66 | DN250 | 88.31 ~ 1766.25 | |
DN32 | 1.45~ 28.94 | DN300 | 127.17~ 2543.40 | |
DN40 | 2.26~ 45.22 | DN350 | 173.09~ 3461.85 | |
DN50 | 3.35~ 70.65 | DN400 | 226.08~ 4521.60 | |
DN65 | 5.97~ 119.40 | |||
DN80 | 9.04~ 180.86 | |||
DN100 | 14.13 ~ 282.60 |

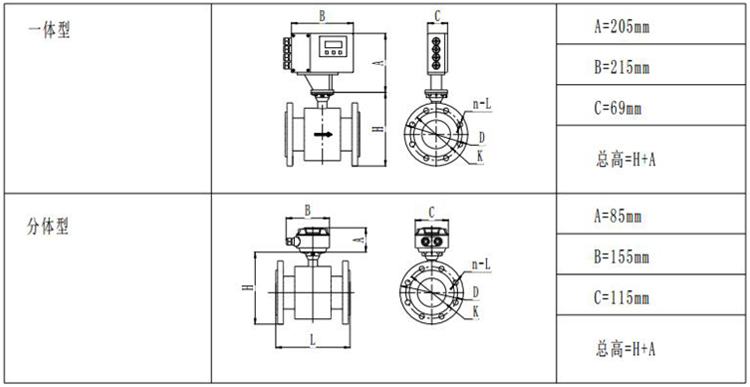

五、产品外形尺寸
公称通径DN | 压力等级 | 法兰外径D | 螺栓孔中心圆 直径K | 螺栓孔 n-L | 总长L | 高度H | 参考重量kg |
10 | PN40 | 90 | 60 | 4-φ14 | 200 | 190 | 10 |
15 | PN40 | 95 | 65 | 4-φ14 | 200 | 190 | 10 |
20 | PN40 | 105 | 75 | 4-φ14 | 200 | 190 | 10 |
25 | PN40 | 110 | 85 | 4-φ14 | 200 | 200 | 10 |
32 | PN40 | 140 | 100 | 4-φ18 | 200 | 205 | 11 |
40 | PN40 | 150 | 110 | 4-φ18 | 200 | 215 | 12 |
50 | PN40 | 165 | 125 | 4-φ18 | 200 | 220 | 15 |
65 | PN16 | 185 | 145 | 4-φ18 | 200 | 240 | 16 |
80 | PN16 | 200 | 160 | 8-φ18 | 200 | 255 | 18 |
100 | PN16 | 220 | 180 | 8-φ18 | 250 | 270 | 20 |
125 | PN16 | 250 | 210 | 8-φ18 | 250 | 300 | 25 |
150 | PN16 | 285 | 240 | 8-φ22 | 300 | 330 | 30 |
200 | PN16 | 340 | 295 | 12-φ24 | 350 | 390 | 45 |
250 | PN16 | 405 | 355 | 12-φ26 | 450 | 450 | 65 |
300 | PN16 | 460 | 410 | 12-φ28 | 500 | 500 | 79 |
350 | PN16 | 520 | 470 | 16-φ30 | 550 | 520 | 95 |
400 | PN16 | 580 | 525 | 16-φ32 | 600 | 635 | 140 |

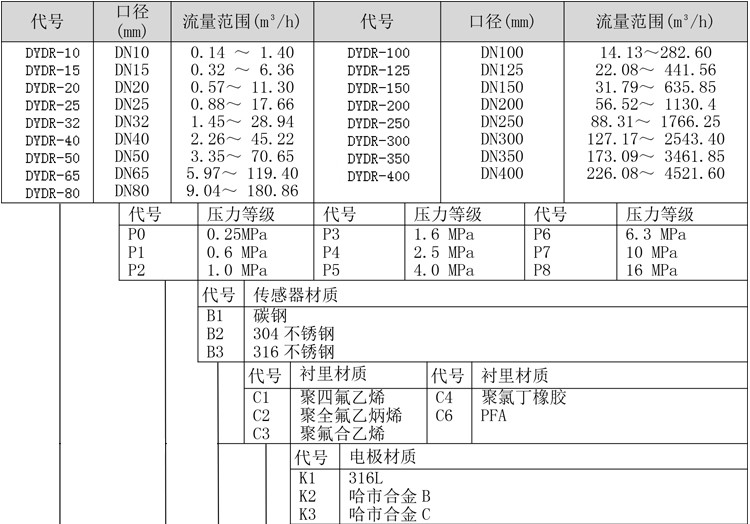

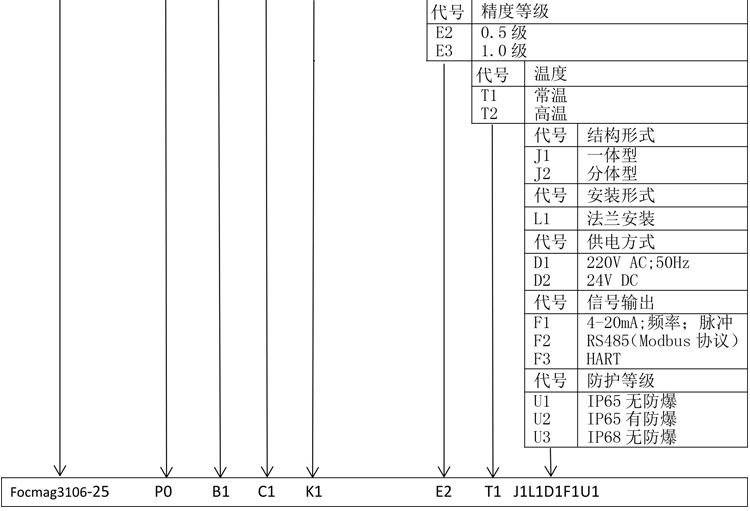

六、产品选型
七.安装要求
1.通用要求
a.为了安装、维护、保养方便,在流量计周围需保留足够的空间
b.避免流量计安装在温度变化很大或受到设备高温辐射的场所
c.流量计应安装在室内,如安装在室外,应避免阳光直射,必要时请安装防晒装置
d.避免流量计安装在含有腐蚀性气体的环境中
e.避免流量计安装在有强振动源、强磁场的场所

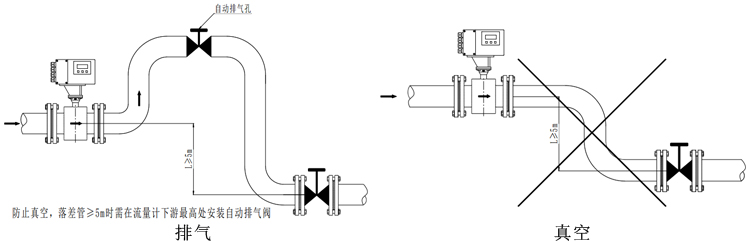

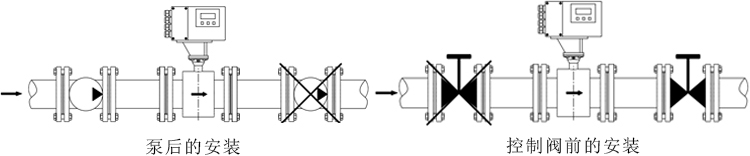

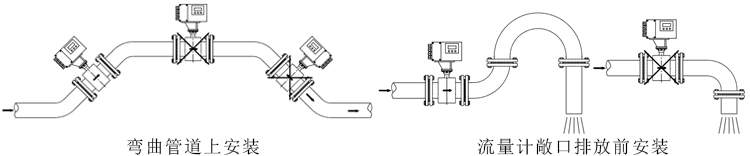

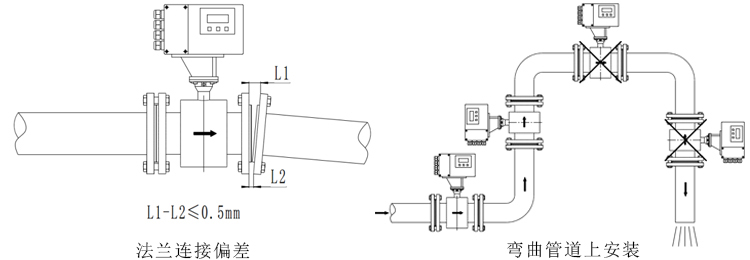

2.工艺管要求
a.上、下游工艺管的内径与流量计的内径应满足:0.98DN≤D≤1.05DN(DN:流量计内径;D:工艺管内径)
b.工艺管与流量计需同心,同轴偏差不大于0.05DN

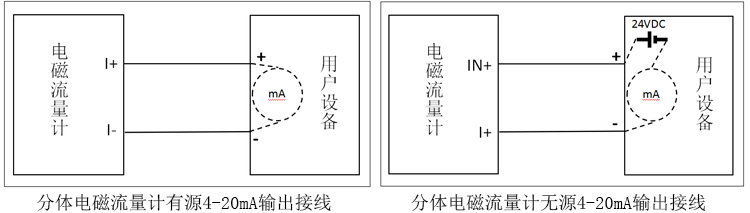

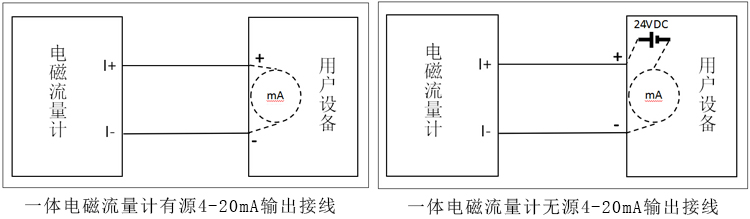

八、接线指南
就
九、常见故障及解决方法
故障名称 | 解决办法 |
转换器无显示 | 1.检查电源是否连接 2.检查保险丝是否完好 3.检查供电电压是否符合要求 4.如上述三项均正常,将将转换器返厂维修 |
励磁报警 | 1.励磁线圈绝缘度下降 |
空管报警 | 1.被测流体是否满管 2.流量计是否按要求正确安装 3.被测流体电导率过低 4.空管阀值设置过低 |
无流量时显示有流量 | 1.空管阀值设置过高 2.空管报警允许未打开 3.电极被污染导致零点偏移(此时管道满管) 4.信号线绝缘度下降((此时管道满管) |
流量测量不准或波动大 | 1.流体是否满管 2.流量计是否按规定接地 3.信号线绝缘度下降 4.流量计是否按要求正确安装 |
流量上限报警 | 1.现场流量大于流量上限阀值,修改流量上限阀值 |
流量下限报警 | 1.现场流量低于流量下限阀值,修改流量下限阀值 |
有流量时无流量显示 | 1.截止阀是否开启 2.信号线接地 3.流量过低,小信号切除设置过高 4.空管阀值设置过低 |
