一、产品简介
不锈钢电磁流量计由传感器和转换器两部分构成。不锈钢电磁流量计基于法拉第电磁感应定律工作，用来测量电导率大于50μs/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸、强碱等虽腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
二、工作原理
电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B、测量管内径d与平均流速V的乘积，电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，摸拟电流等信号，用于流量的控制和调节。
三、产品特点
1、测量不受流体密度、粘度、温度、压力、和电导率变化的影响。
2、管道型电磁流量计测量管内无阻流部件，无压损，直管段要求较低。对浆液测量有独特的适应性。
3、超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
4、在现场可根据用户实际需要在线修改量程。
5、全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围宽。
6、合理选用电极和衬里材料，即具有良好的耐腐蚀性和耐磨损性。
7、采用16位嵌入式微处理器，运算速度快，精度高，低频矩形波励磁，目励磁频率可编程设置，提高了流量测量的稳定性，功耗低。
8、采用SMD器件和表面贴装（ SMT）技术，电路可靠性高。
9、具有自检与自诊断功能。
10、高清晰度背光LCD显示，全中文菜单操作，适用方便，操作简单，易学易懂。
11、具有RS485、RS232、Hart和MODBUS Profibus-DP等数字通讯信号输出（选配）。
12、小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制（选配） 内部具有三个计算器可分别显示正向累积量反向累积量及差值积算量，内部设有掉电时钟，可记录16次掉电时间（选配）。
四、技术参数

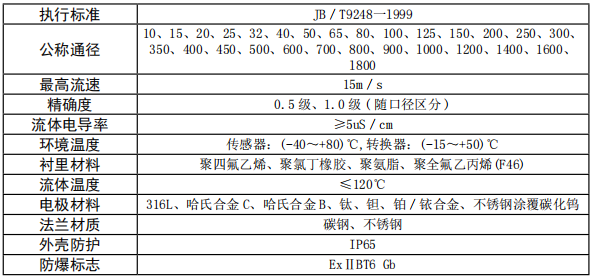

1、整机和传感器技术数据

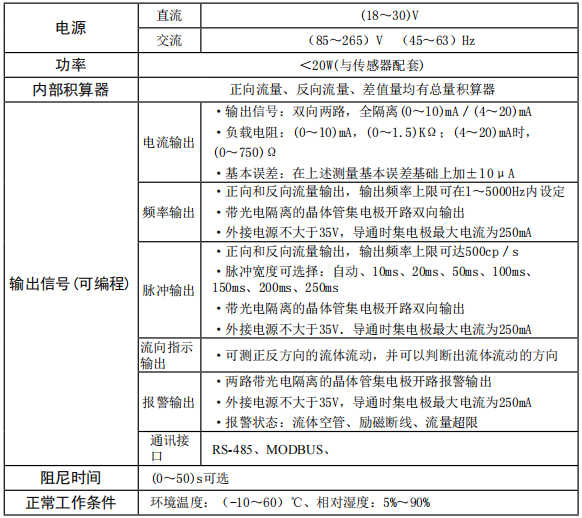

2、转换器技术数据

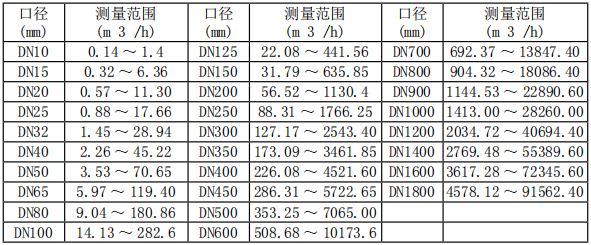

3、流量测量范围

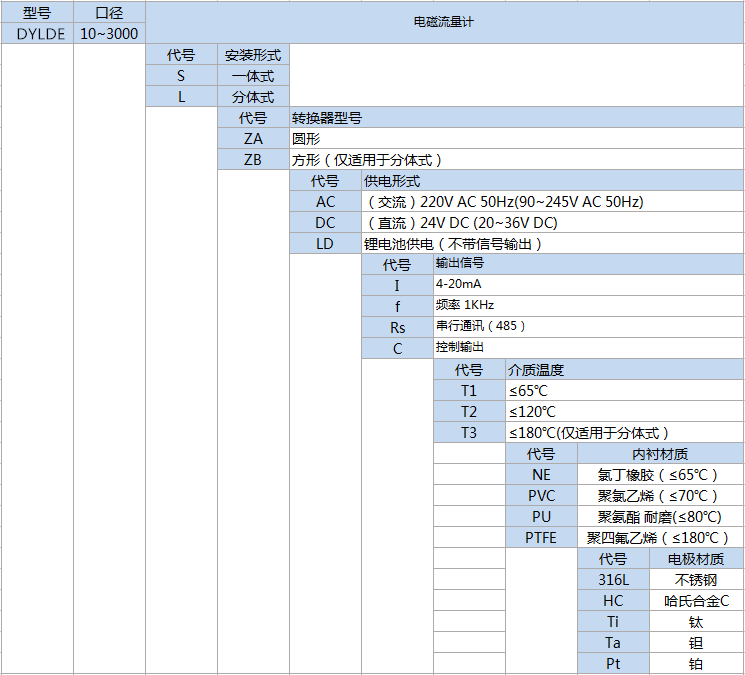

五、产品选型
六、不锈钢电磁流量计安装要求
1、安装环境方面：
●应尽量远离具有强电磁场的设备，如大型电机、大型变压器、大型变频器等。
●安装场所不应有强烈震动，管道固定牢靠，环境温度变化不大（防止固液两相变化）。
●安装环境应便于安装和维护。
2、安装位置方面：
●安装位置必须保证管道内始终充满被测液体。
●选择液体流动脉冲小的地方，即应远离泵和阀门、弯头等局部阻力件。
●测量双相（固、液和气、液）液体时，应选择不易引起相分离的地方。
●被测管道内径或周长容易测量，并且椭圆度应较小。
3、直管段长度方面：
●传感器安装管道上游侧直管段长度应大于或等于10D，下游侧应不小于5D(D为被测管道通径)。
4、 流量控制阀门和调节阀门方面：
●流量控制阀门应安装在传感器上游侧的被测管道内，流量调节阀门应安装在传感器下游侧。
●流量时，通常流量控制阀门应处于全开状态。
