电磁流量计

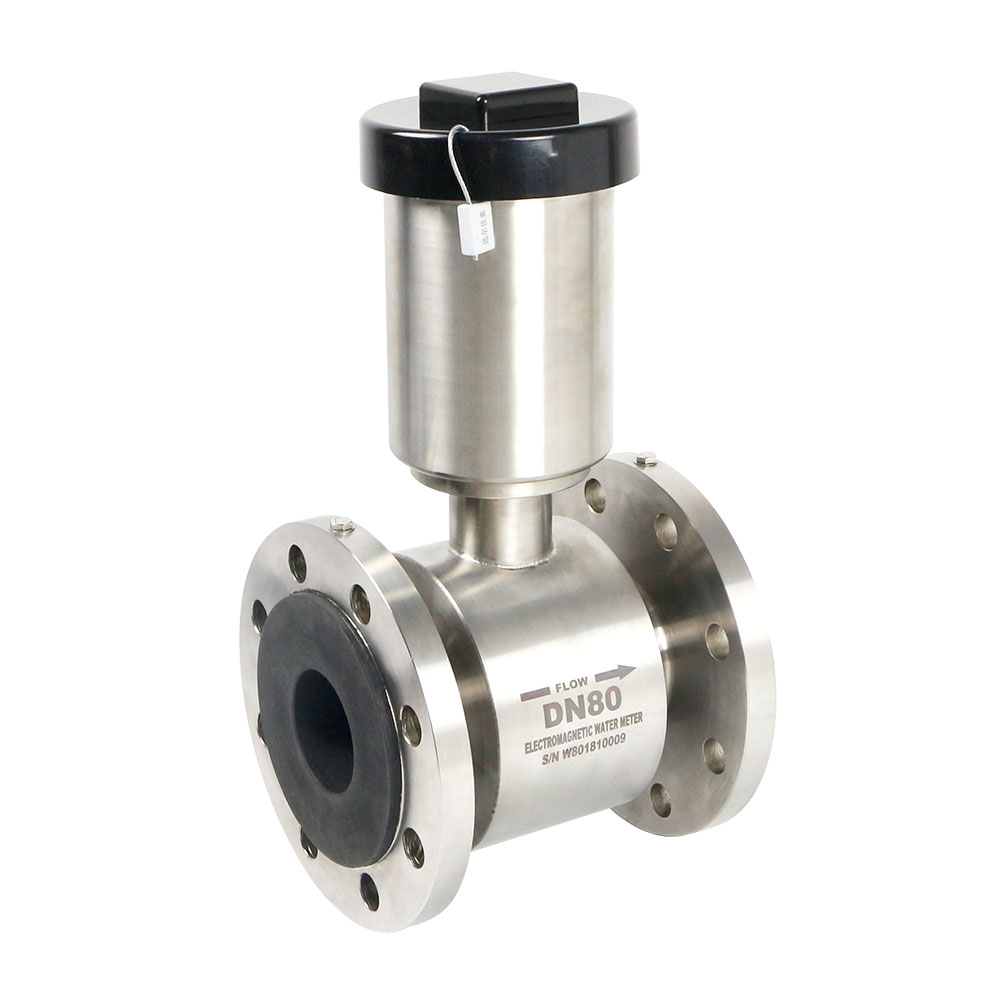

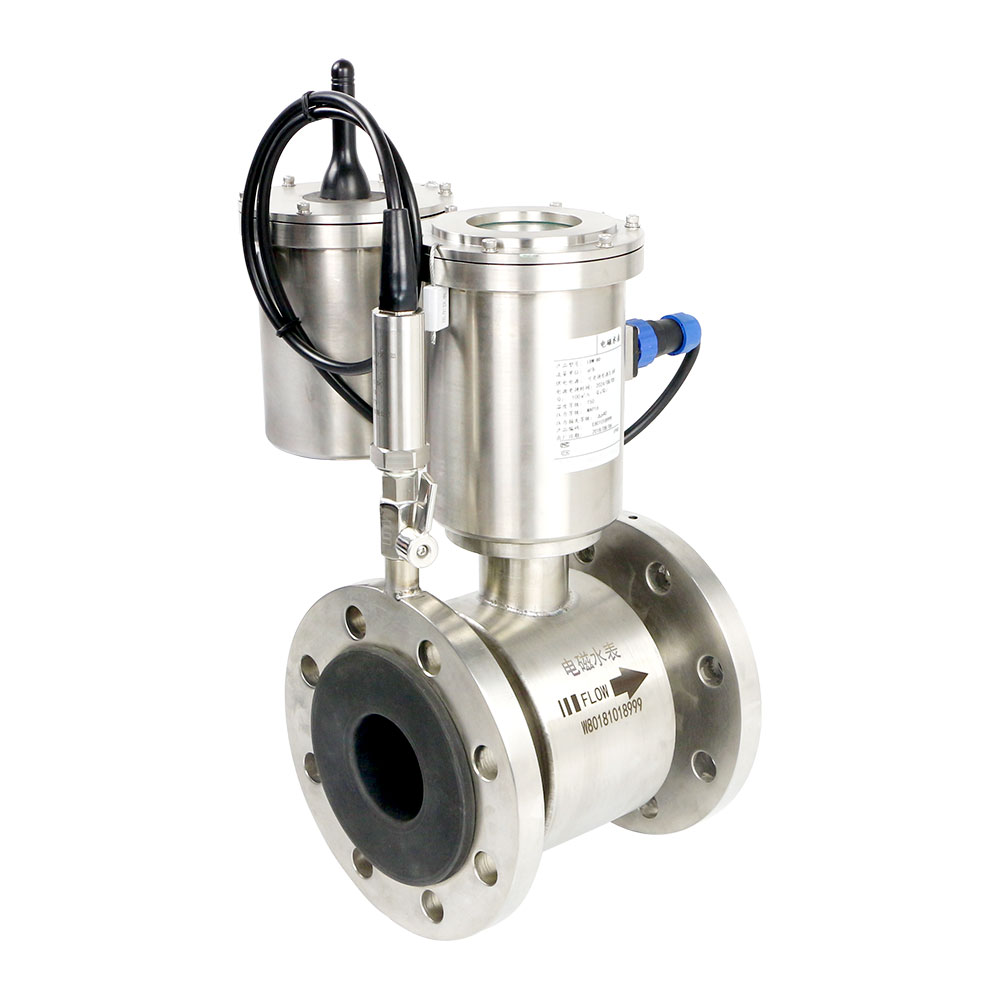

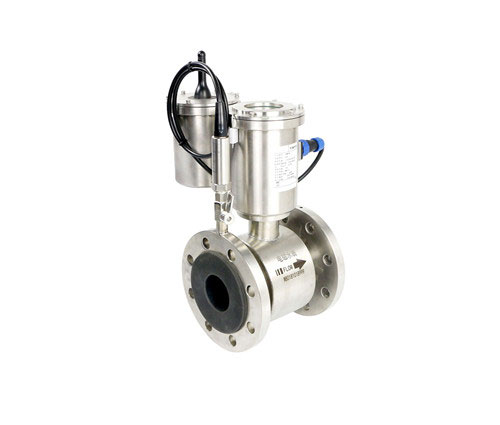

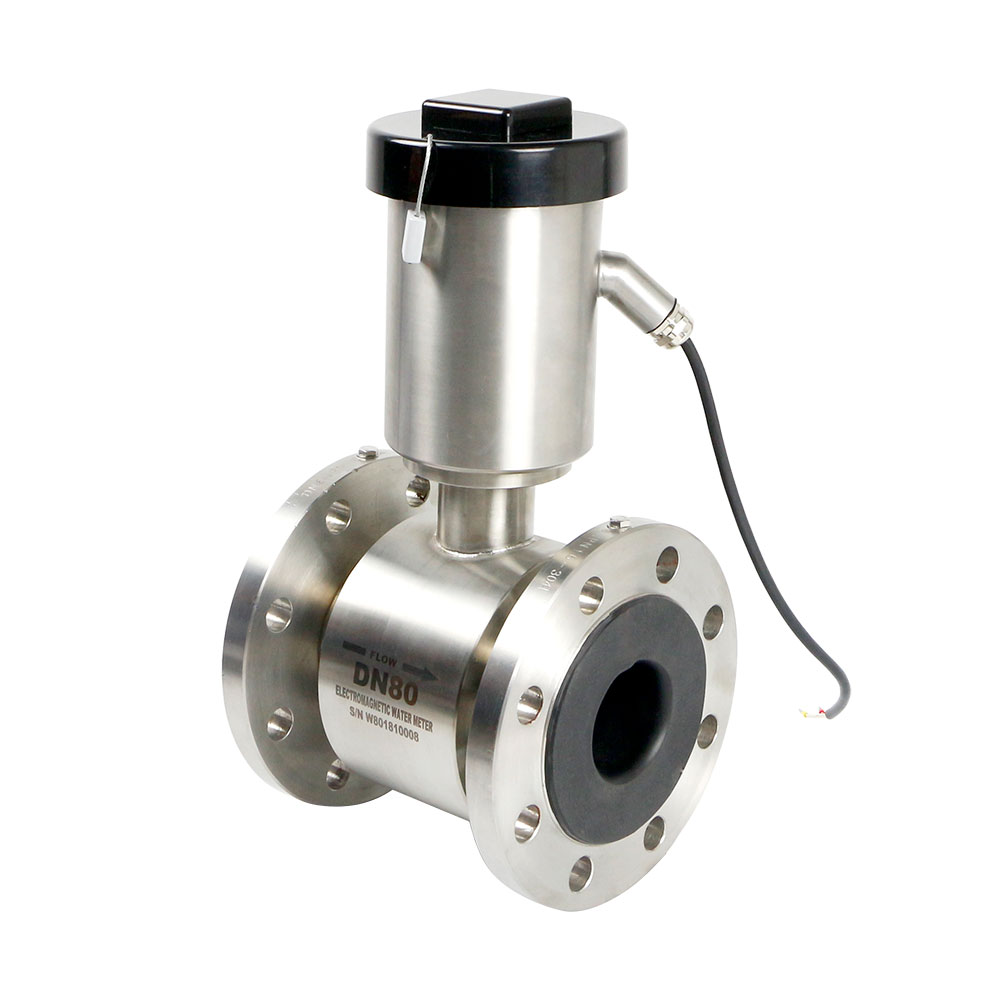

GPRS无线远传电磁水表

LDW型无线传输电磁流量水表是一款电池供电的电磁感应水表。在不影响精度和性能的情况下,电池供电的LDW无线传输电磁流量水表可以安装到任何地方,而不需要主电源,它是特地为例如取水,管网分配、计量收费和灌溉等单独的水应用而设计的,它具有智能信息和高测量性能,易于安装又节省用户投资,给用户带来一种全新的用表体验。

在线咨询全国热线
19962263313
产品描述

一、产品简介

LDW型无线传输电磁流量水表是一款电池供电的电磁感应水表。在不影响精度和性能的情况下,电池供电的LDW无线传输电磁流量水表可以安装到任何地方,而不需要主电源,它是特地为例如取水,管网分配、计量收费和灌溉等单独的水应用而设计的,它具有智能信息和高测量性能,易于安装又节省用户投资,给用户带来一种全新的用表体验。LDW直读型电磁水表,现场显示瞬时流量与累积流量,采用电池供电,无需外电,选用高清液晶屏,计量直观,便捷,免维护。广泛应用于二级供水管网、大用水户、分区计量、管网漏耗监控等水量的监控计量。

二、产品特点

1、安装简单-可将本仪表埋入地下或安装在井中。 IP 68 (NEMA 6P) 的设计不受仪表在管道任何安装位置的 影响,并且不需要配用过滤器;

2、压力损失低-直通的测量管确保压力损失小,即使在高流速时也一样。 可以降低整个网络系统的压力,这有助 于防止泵站压力过高,导致管道破裂和泄漏;

3、双向测量-仅使用一台仪表即可实现双向流量测量;

4、零维护-采用无运动部件设计,并且电池寿命可达6年;

5、智能型仪表-仅使用一台仪表即可实现泄漏检测、数据记录器功能和错误自检

三、技术参数

传感器

型号

LDW型号电磁水表

连接方式

法兰连接(GB/T9119-2010)

测量参数

瞬时流量、累积流量、压力(选配)

口径(mm)

DN40-DN300

压力等级(MPa)

1.6MPa

衬里材料

橡胶

电导率

≥20μs/cm

电极材质

316L不锈钢

防护等级

IP68

温度

介质温度:0℃~+50℃

环境温度:-25℃~+70℃

存储温度:+10℃~+30℃

外壳材料

304不锈钢

转换器

防护等级

IP68

测量范围

5mm/s至±15m/s连续可测

测量准确度

2级;1级,执行标准GB/T778-2018

供电电源

电池

内置锂电池寿命

通讯电池:1.5年~6年(实验室内测试结果,会因环境和温度变化,受通信方式和频率影响)

流量测量

可进行双向测量

显示方式

显示瞬时流量,正累积流量,负累积流量,净累积流量等

显示和控制

数据可通过四个光电按键输入,十位显示累计流量,五位显示瞬时流量

可自动调节准确度,可显示仪表诊断及报警状态,用户密码控制,菜单式设置参数

报警功能

报警状态显示,传感器故障,转换器故障,电池欠压,空管,测量状态报警,输出报警等

压力传感器

压力范围

0MPa-1.6MPa

环境温度

-25℃-70℃

响应时间

2ms

准确度

±0.3%fs

外壳

304不锈钢

说明

应避免引压管内水结冰损坏压力传感器,北方地区要做好保温措施

连接螺纹尺寸

G1/4





水表流量参数 R=160

尺寸

DN40

Dn50

Dn65

Dn80

Dn100

DN125

Dn150

Dn200

Dn250

Dn300

R(Q3/Q1)

160

160

160

160

160

160

160

160

160

160

Q1[m3/h]

0.16

0.25

0.4

0.6

1

2

2.5

4

6

6.3

Q2[m³/h]

0.25

0.4

0.63

1

1.6

2.5

4

6.3

10

16

Q3[m³/h]

25

40

63

100

160

250

400

630

1000

1600

Q4[m³/h]

31.25

50

78.75

125

200

312.5

500

787.5

1250

2000

水表流量参数 R=250

尺寸

DN40

Dn50

Dn65

Dn80

Dn100

DN125

Dn150

Dn200

Dn250

Dn300

R(Q3/Q1)

250

250

250

250

250

250

250

250

250

250

Q1[m3/h]

0.1

0.16

0.25

0.4

0.63

1

1.6

2.5

4

6.3

Q2[m³/h]

0.16

0.25

0.4

0.63

1

1.6

2.5

4

6.3

10

Q3[m³/h]

25

40

63

100

160

250

400

630

1000

1600

Q4[m³/h]

31.25

50

78.75

125

200

312.5

500

787.5

1250

2000

水表流量参数 R=400

尺寸

DN40

Dn50

Dn65

Dn80

Dn100

DN125

Dn150

Dn200

Dn250

Dn300

R(Q3/Q1)

400

400

400

400

400

400

400

400

400

400

Q1[m3/h]

0.063

0.1

0.16

0.25

0.4

0.63

1

1.6

2.5

4

Q2[m³/h]

0.1

0.16

0.25

0.4

0.63

1

1.6

2.5

4

6.3

Q3[m³/h]

25

40

63

100

160

250

400

630

1000

1600

Q4[m³/h]

31.25

50

78.75

125

200

312.5

500

787.5

1250

2000

说明:

★ 1级水表(准确度等级为1级)

在水温0.1℃至30℃范围内,水表的大允许误差在高区(Q2≤Q≤Q4)为±1%。水温超过30℃时,水表在高区的允许误差为±2%,低区仍为±3%。准确度等级1级仅适用于常用流量Q3≥100m3/h的水表。

★2级水表(准确度等级为2级)

在水温0.1℃至30℃范围内,水表的大允许误差在高区(Q2≤Q≤Q4)为±2%,低区(Q1≤Q≤Q2)为±5%。水温超过30℃时,水表在高区的大允许误差为±3%,低区仍为±5%准确度等级2级适用于常用流量Q3<100m³/h的水表,也适用于Q3≥100m³/h的水表。

★始动流量

R=160,R=250时约为Q1的十六分之一(Q1/16),R=500时约为Q1的十分之一(Q1/10)
