一、产品概述

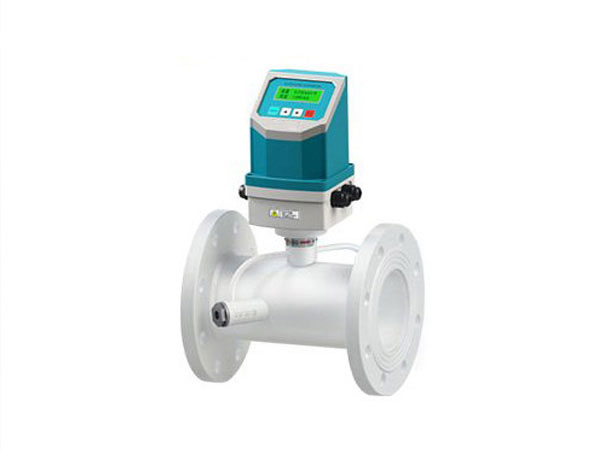

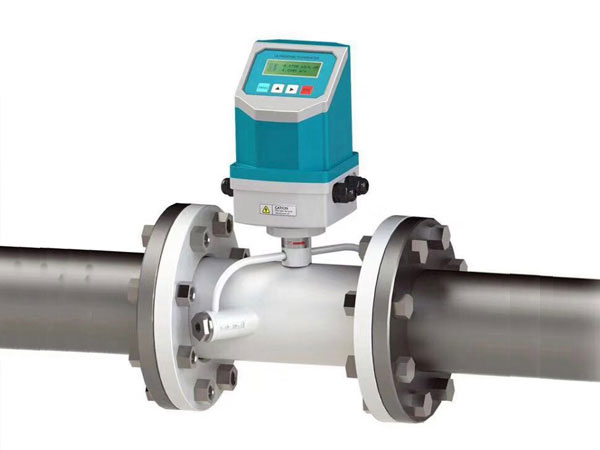

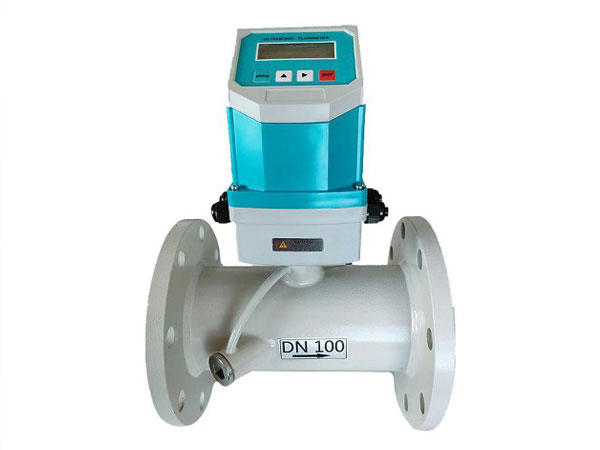

管段式超声波流量计，读取数据直观，安装上电即用，无需额外设置参数。无需额外选定传感器安装点，，无压力损失，始动流量计低。管段式超声波流量计采用法兰将管段传感器与被测管路直接连接的一种测量方式，该款传感器解决了外缚式和插入式传感器在安装过程中由于人为或被测管道参数不准确引起的误差而造成测量精度下降的问题，具有测量精度高，稳定性好、免维护等特点。管段式超声波流量计具有适应性强、低功耗、高可靠性、抗干扰以及优化的智能信号自适应处理能力，无须电路调整，操作简单方便。管段式超声波流量计广泛适用于工业环境下无间断测量清洁均匀液体的流量和热量。
二、测量原理
管段式超声波流量计基本原理及类型超声波在流动的流体中传播时就载上流体流速的信息。因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量。根据检测的方式，可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。起声波流量计是近十几年来随着集成电路技术迅速发展才开始应用的一种。
三、适用场合
管段式超声波流量计其功能强大、运算速度快、抗干扰能力强，周期采样次数高达128次，广泛应用于工业现场中的各种液体流量的在线计量。其广泛用于自来水、污水处理、供热系统、石化、电厂、矿山、造纸、钢厂、空调计费等行业。
四、性能特点
1、 高可靠性，高性能，适用性好，全中文显示。
2、日、月、年流量累积功能，可记录前64个运行天、前64个运行月、前5个运行年的累积流量。
3、上、断电管理功能，可记录前64次上、断电时间及流量，可进行人工或自动补偿减少流量损失。
4、有效地克服管壁对超声波信号的衰减和粗糙的管道内表面对超声波信号的散射，从面减少超声波信号的能量消耗。
5、提高了流量测量的准确度，特别适合管道的流量测量。
6、独特的带压拆卸、不影响正常生产，随时完成在线更换与检修。
五、技术指标
1、测量精度：优于1% ；
2、重 复 性：优于0.2% ；
3、测量周期：500ms（每秒2次） ；
4、工作电源：24VDC或220VAC（可选）；
5、功 耗：工作电源50mA ；
6、流速范围：0～32m/s（流速分辨率0.001m/s） ；
7、显 示：本地2×10汉字型背光显示器可显示：正、负累积量、瞬时流量、流速、累计工作实间、日期、工作状态错误代码、超声波信号强度与质量等；
8、操 作：16键轻触键盘 ；
9、信号输入：3路4-20mA模拟输入可选（精度0.1%）
2路三线制PT100电阻信号输入可选 ；
10、信号输出：隔离RS485输出可选（MODBUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议），2路隔离型可编辑OCT输出可选（其中一路脉冲宽度在6毫秒-1秒之间可设定，出厂默认值200毫秒），可扩展1～3路4-20mA输出可选（无源）；
11、连接方式：法兰式/活接式（卫生型）可选；
12、其他功能：可通过传送来的代码文件实现软件升级；
可记录前64天、前32个月、前两年累计流量和工作状态，可记录前16次以上、断电时间和流量，并可实自动或手动流量补加。可编程内置定量控制器，可以使用外部输入信号或者NODBUS指令启动；
13、断电保护：断电10万小时数据不丢失；
14、介质温度：-40℃～160℃；
15、防护等级：IP65；
16、电气接口：M20×1.5。
六、信号强度：
信号强度是指接收到的经过放大的超声波信号的幅度，用3位数表示：[000] 是指未检测到任何的信号；[999] 是指接收到的信号zui大。
尽管信号在500-999之间流量计都能工作，但是较强的信号强度就能得到好的测量结果，所以使用者应当将传感器接收到的信号调整到zui大。
建议按下列方式操作来得到较大的信号强度：
1、如果测得流量数值不稳定、信号强度低于700时，重新选择较好的测量位置。
2、仔细地打磨管道的外表面，稍微多加一些耦合剂。
3、轻微调整传感器的相对位置同时观察流量计的接收信号强度，停在信号zui大的位置，同时也要检查传感器之间的距离是否满足M25窗口的显示要求。
信号质量（信号良度）：
流量计的信号质量是用Q值来表示的。Q值大意味着较高的信噪比（缩写SNR），当然测量的数据也比较准确，Q值应该在600-900范围之间，越高越好。
七、使用说明：
1、零流量检查
当管道液体静止，周围无强磁场干扰、无强烈震动情况下，表头显示为零，此时自动设置零点，消除零点飘移，运行时须做小信号切除，通常可流量小于满程流量5%，自动切除。同时零点也可菜单进行调整。
2、仪表面板键盘操作
启动仪表运行前，首先要对参数进行有效设置，例如，使用单位制、安装方式、管道直径、管道壁厚、管道材料、管道粗糙度、流体类型、两探头间距、流速单位、zui小速度、zui大速度等。所有参数输入正确，仪表方可正确显示实际流量值
3、流量计定期校验
保证流量计准确度，我们进行定期校验，通常我们采用更高精度便携式流量计进行直接对比，利用所测数据进行计算：误差=测量值-标准值/标准值，利用计算相对误差，修正系数，使测量误差满足±2%误差，即可满足计量要求。该操作简单方便，可有效提高计量准确度。
八、如何正确安装：
超声波流量计安装距离什么样才是zui合适的，还有怎样对超声波流量计探头位置进行确定，都将会影响其今后的使用,具体介绍如下：
1、将管道参数输入仪表，选择探头安装方式，得出安装距离。
2、V法安装：先确定一个点，按安装距离在水平位置量出另一个点。
3、超声波流量计在水平管道上，一般应选择管道的中部，避开顶部和底部。
