超声波流量计

一、产品概述

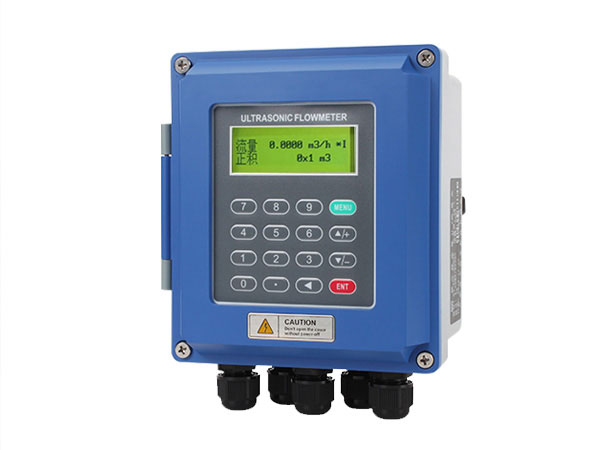

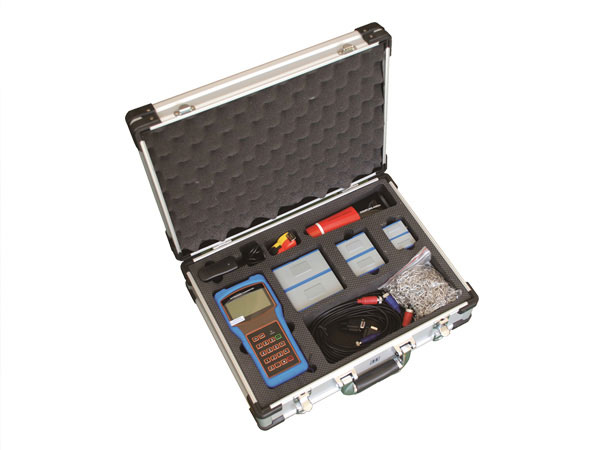

1158C是一款应用广泛、通用经济型、外夹式、时差法超声波流量计。它具有非常简单的安装方式，无需破管、无需停水，使客户轻松实现灵活的管道流量测量。产品还可以配备 安装夹具，无需日常维护，长期提供可信、无飘移的测量。它采用了 进的数字相关技术和智能自适应声波技术，使它的测量稳定性更加突出。根据多年的经验总结，以及产品的不断更新换代，目前新版本的超声波流量计其功能强大、运算速度快、抗干扰能力强，周期采样次数高达128次，广泛应用于工业现场中的各种液体流量的在线计量。

二、测量原理

外夹式超声波流量计利用了低电压、多脉冲时差原理，采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速。

当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接受声波所需的时间完全相同（*可实际测量零流量的技术）；介质流动时，逆流方向的声波传输时间大于水流方向的声波传输时间。

三、适用场合

超声波流量计其功能强大、运算速度快、抗干扰能力强，周期采样次数高达128次，广泛应用于工业现场中的各种液体流量的在线计量。其广泛用于自来水、污水处理、供热系统、石化、电厂、矿山、造纸、钢厂、空调计费等行业。

四、性能特点

1、高精度测量

线性度优于0.5%，重复性精度优于0.2%，测量精度优于±1%；

2、测量范围大

选用不同型号的传感器 ， 可实现口径 DN15 ～ DN6000mm 管道流量的测量；

3、支持中英文菜单

不同版本的流量计,可支持中文或英文菜单,方便快捷；

4、可靠性高

采用低电压、多脉冲发射电路，测量精度、使用寿命及可靠性大幅提高

5、抗干扰能力强；

采用双平衡信号差分发射、接收电路，有效抵御变频器，电视塔、高压线等强干扰源；

6、强大的记忆功能

自动记忆前64日、前64月、前5年的累计流量，自动记忆前64次来电和断电时间和流量，自动记忆前64日流量计的工作状态是否正常。

五、技术指标

1、测量液体：水，海水，碱等单*体，浊度小于10000ppm，粒径小于1mm；

2、管道材料：钢，铸铁，PVC管材等超声波可穿透的满管，质地致密，无严重腐蚀结垢，允许薄层质密衬里；

3、管衬材料：橡胶，环氧沥青，玻璃钢，砂浆等，或无衬里；

4、管径范围：DN15mm~6000mm，插入式传感器适用管经DN25mm~6000mm；

5、流速范围：-32m/s~0~+32m/s,双向流；

6、准 确 度：±1.0%显示值（标准条件下）。配置插入式传感器准确度可达0.5%；

7、线 性 度：0.5%；

8、信号输出：4-20mA或0-20mA     RS-485；

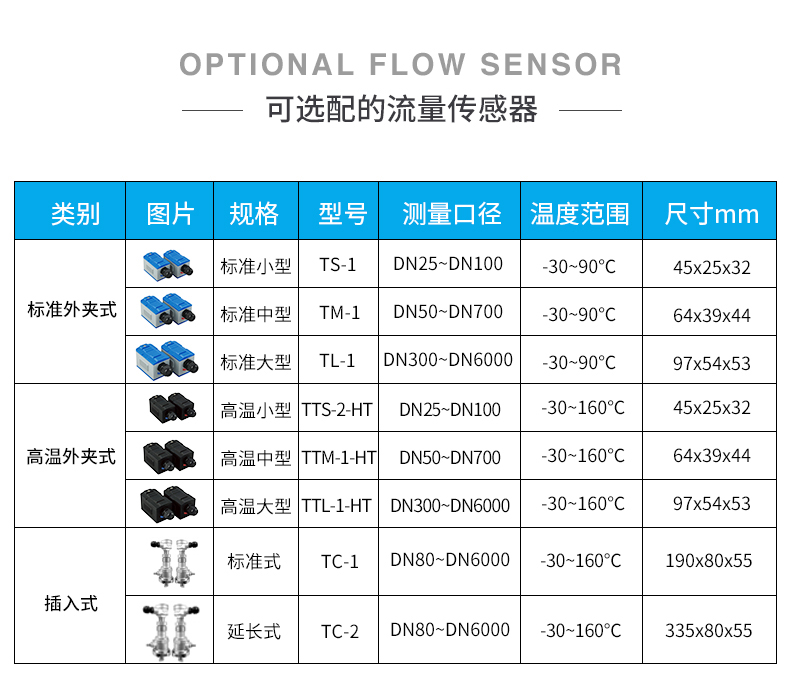

9、传 感 器：分为外夹式和插入式。标准配置为外夹式。插入式传感器zui高工作压力3MPa；

10、直管段长：上游>10D，下游>5D 距泵出口>30D（D:管径）；

11、显示方式：2*20字符液晶显示，带LED背光；

12、防护等级：IP65；

13、防爆等级：ExdⅡBT4；

14、电    源：AC220V、DC8~36V或AC7~30V；

15、环境温/湿度： 主机-20℃~+80℃;传感器-20℃~+80℃或-20℃~+160℃可选，传感器可浸水工作，水深小于2m。

六、传感器的安装步骤

1、选择有足够直管段长度位置，是新管道、无锈蚀、易于操作的地方。

2、清除管道上的杂物和锈蚀，使用角磨砂轮机打掉锈蚀。

3、在传感器的发射面上涂上足够多的耦合剂（如：黄油、凡士林等），涂耦4、合剂的目的是排除传感器发射面与管道外表面之间的空气。

5、特别提醒：应避免沙粒和杂物进入这中间。

6、水平方向的管道内壁上部有可能残存着一些气泡，在这样的管道上安装时应选择在与管道的侧面垂直相切的面上。

七、检查安装

使用者在安装好传感器后要对下列项目进行检查：收信号强度、信号良度Q值、时差、估测的液体声速、信号传输时间比等。只有这样流量计才能稳定运行、测量准确。

八、信号强度

信号强度是指接收到的经过放大的超声波信号的幅度，用3位数表示：[000] 是指未检测到任何的信号；[999] 是指接收到的信号最大。

尽管信号在500-999之间流量计都能工作，但是较强的信号强度就能得到好的测量结果，所以使用者应当将传感器接收到的信号调整到最大。

建议按下列方式操作来得到较大的信号强度：

1、如果测得流量数值不稳定、信号强度低于700时，重新选择较好的测量位置。

2、仔细地打磨管道的外表面，稍微多加一些耦合剂。

3、轻微调整传感器的相对位置同时观察流量计的接收信号强度，停在信号zui大的位置，同时也要检查传感器之间的距离是否满足M25窗口的显示要求。

信号质量（信号良度）：

流量计的信号质量是用Q值来表示的。Q值大意味着较高的信噪比（缩写SNR），当然测量的数据也比较准确，Q值应该在600-900范围之间，越高越好。

九、使用说明

1、零流量检查

当管道液体静止，周围无强磁场干扰、无强烈震动情况下，表头显示为零，此时自动设置零点，消除零点飘移，运行时须做小信号切除，通常可流量小于满程流量5%，自动切除。同时零点也可菜单进行调整。

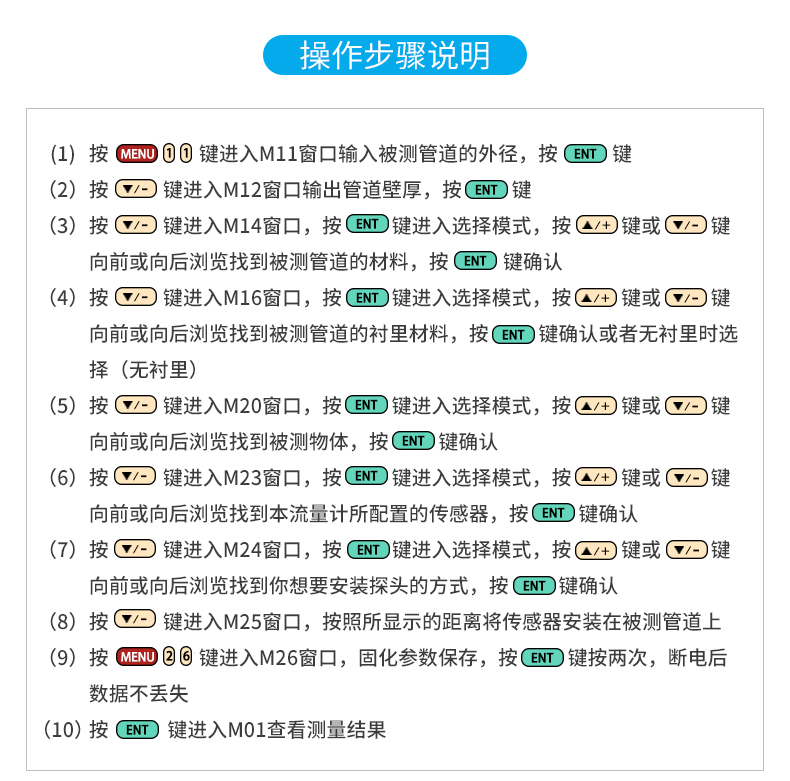

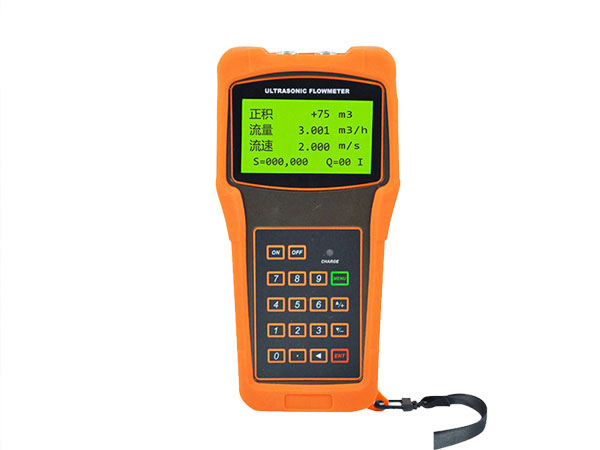

2、仪表面板键盘操作

启动仪表运行前，首先要对参数进行有效设置，例如，使用单位制、安装方式、管道直径、管道壁厚、管道材料、管道粗糙度、流体类型、两探头间距、流速单位、zui小速度、zui大速度等。所有参数输入正确，仪表方可正确显示实际流量值

3、流量计定期校验

保证流量计准确度，我们进行定期校验，通常我们采用更高精度便携式流量计进行直接对比，利用所测数据进行计算:误差=测量值-标准值/标准值，利用计算相对误差，修正系数，使测量误差满足±2%误差，即可满足计量要求。该操作简单方便，可有效提高计量准确度。
