气体涡轮流量计

一、产品概述

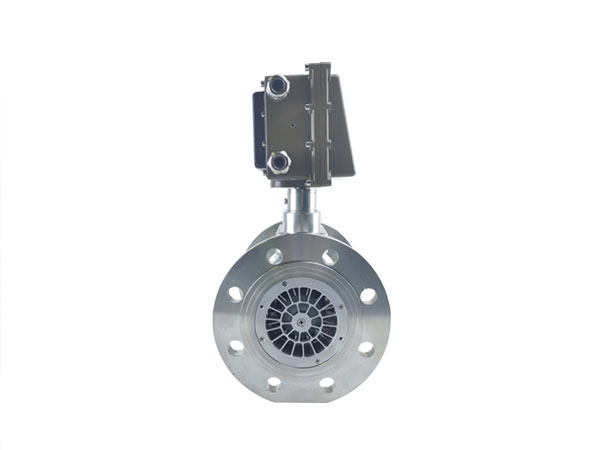

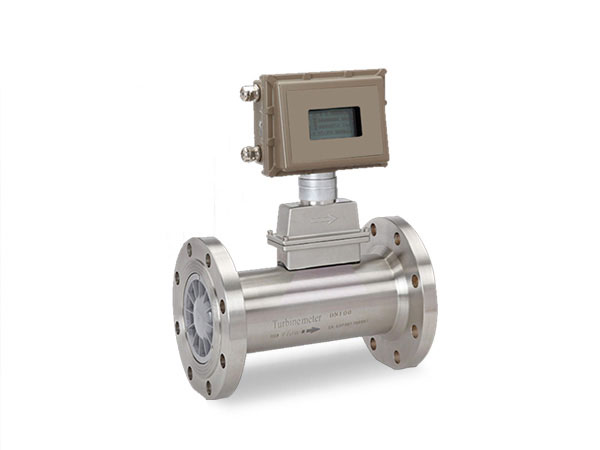

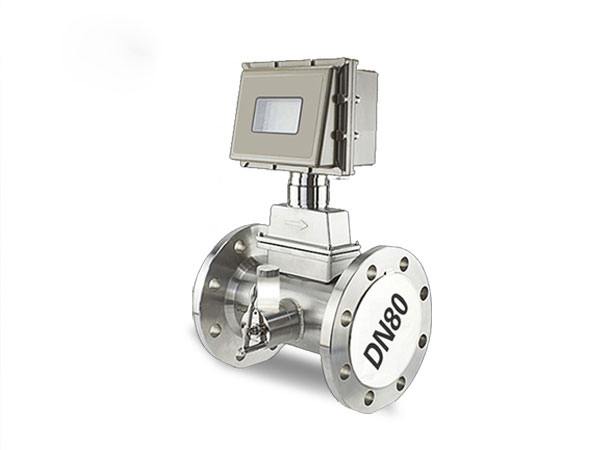

DY-LWQ气体涡轮流量计是综合了气体力学、流体力学、电磁学等理论，集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，气体涡轮流量计具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛应用于天然气、煤制气、液化气、轻烃气等气体的计量。

DY-LWQ气体涡轮流量计采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数六点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。气体涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。

二、测量原理

气体涡轮流量计的工作原理是流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由*磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k;式中：

f——脉冲频率[Hz]；

k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位

Q——流体的瞬时流量（工作状态下）[m3/h]；

3600——换算系数。

每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

三、适用场合

涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。

四、显示功能

1、显示标准瞬时流量及标准累计流量；

2、显示工况瞬时流量及工况累计流量；

3、显示当前压力、温度、电池电压；

4、显示日期和时钟。

五、性能特点

1、测量范围宽，下限流速低于0.5m／s，压力损失小，叶轮抗冲击能力强。

2、具有较高的抗电磁干扰和抗震动能力，采用全密封隔离保护自润滑轴承，性能可靠工作寿命长。

3、采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示器。精度优于±0.02％。

4、仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性高。

5、采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。

6、可在被测气体稳定的压力状态下进行压力补偿。

六、技术指标

公称口径：管道式：DN4～DN200；

插入式：DN100～DN2000；

精度等级：管道式：±0.5级，±1.0级；

插入式：±1.5级、±2.5级；

环境温度：-20℃～50℃；

介质温度：测量液体：-20℃～120℃；

测量气体：-20℃～80℃；

大气压力：86KPa～106KPa；

公称压力：1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa；

防爆等级：ExdIIBT4 ；

连接方式：螺纹连接、法兰夹装、法兰连接、插入式等；

直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN ；

液体：上游直管段应≥20DN，下游直管段应≥5DN；

插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径） ；

显示方式：（1）远传显示： 脉冲输出、电流输出（配显示仪表）；

（2）现场显示：8位LCD显示累积流量，单位（m3） ；

4位LCD显示瞬时流量，单位（m3/h）、电池电量、频率、流速 ；

（3）温度压力补偿型：

A、显示标准瞬时流量及标准累计流量；

B、显示当前压力、温度、电池电压；

输出功能：

（1）脉冲输出，p-p值由供电电源确定；

（2）4～20mA两线制电流输出；

（3）单位体积脉冲输出及传感器原始脉冲输出；

（4）带有RS485通迅接口；

供电电源：

（1）DC5～24V；

（2）标准型3V锂电池安装于仪表内部可连续使用八年以上；

（3）温压补偿型3V锂电池安装于仪表内部可连续使用四年以上；

传输距离：传感器至显示仪距离可达500m ；

七、分类说明：

1、DY-LWQ-A 远传显示：电流输出（配显示仪表）；

2、DY-LWQ-B 现场显示：7位LCD显示累积流量，单位（m3）7位LCD显示瞬时流量，单位（m3／h）（带汉字显示符）；

3、DY-LWQ-C现场显示：现场显示带4～20mA或脉冲输出+24V供电；

4、DY-LWQ-D温度压力补偿型。

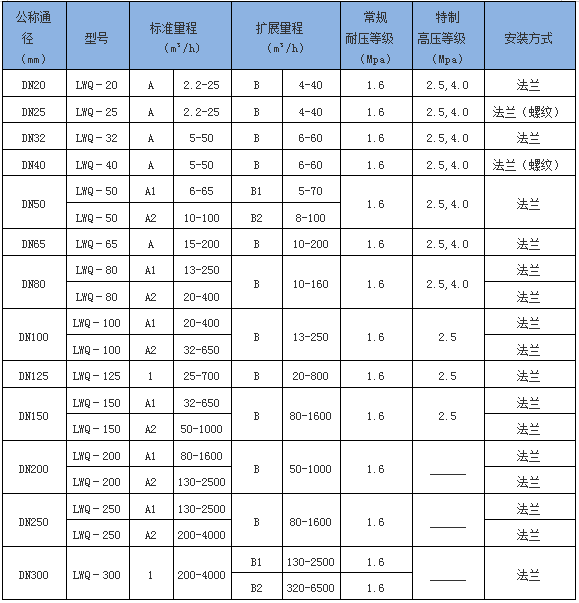

八、流量范围及工作压力

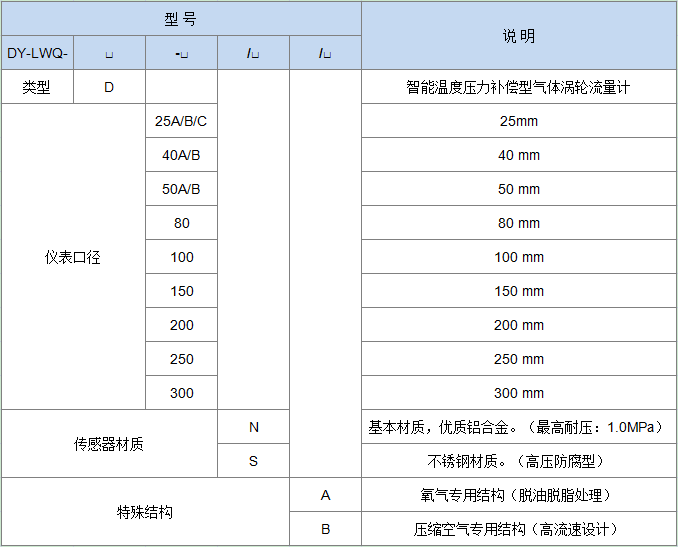

九、产品选型

十、安装场所：

1、安装场所应符合环境温度在-25～55℃范围内，湿度＜80％RH

2、通风良好、避免日晒、雨淋

3、避免在配管有振动或应力的场所

4、避免易受到强烈热辐射、放射性影响的场所

5、必须避免外界强电磁场对检测信号的干扰。如不能避免时，应在流量计（传感器）的放大器上加设屏蔽罩等措施来消除干扰。

6、在有防爆要求的场所，应采用隔爆放大器

7、安装位置应考虑便于安装、操作、维修

十一、安装方面的原因可能导致的问题：

1、上、下游直管段长度不够；

2、仪表测量管内径与配管内径偏差大；

3、安装不同心、密封垫凸人管内；

4、仪表流向装反；

5、检测元件被杂质覆盖；

6、检测灵敏度降低，小流量漏计；

7、管道泄漏（例如安装在地下的管道，小的泄漏不被发现），阀门泄漏，旁通阀泄漏造成累积流量（总量）偏小；

8、存在两相流、脉动流影响准确计量。

十二、安装注意事项：

1、安设前，管道须吹扫清洁，以防残渣铁屑影响流量计的畸形运转。安装前，用微大方流吹动涡轮时，涡轮能转动机动，并无无规则的噪音，注墨透露表现正常，则流量计可安设应用。流量计安设时法兰恩还管道法兰两头要加密封垫圈。流量计前应加装过滤器，气质较脏的场合应加装油过滤器，用户订货前，可同时向我公司定货，严禁过滤器与流量计直接相连。

2、在安装时先后均应加截至阀门。法兰盘连贯处管道内径处不应当有兴起相毗连。流量计安设时，严禁在其进进口法兰处直接发展电焊，省得烧欠安流量计外部整机。流量计应安设在便于培修、无强电磁干扰攘侵犯、有机器振动以及热辐射影响的场所。流量计不宜用在流量频繁终了和有暴烈脉动流或压力脉动的场所。流量计室外安装时，上部应有遮盖物，以防雨水进入与烈日暴晒影响流量计使用寿命。流量计可水准或垂直安装，流体运动左袒应与壳体上标识的左袒不同，在流量计的鄙俚应包管有不小于10Dn的直管段，表后不小于5Dn的直管段。

3、为了不影响流体正常保送，首倡按图2安设旁通管路，在畸形使历时必需关闭旁通管道阀门。在管道施工时，应试虑安设伸缩管或波纹管，以避免对流量计组成严重的拉伸或断裂；应确生活道与流量计入口与进口的毗连同轴，并避免垫圈和焊缝突入管道内，否则会扰动流动剖面。采纳外电源时，流量计必需有靠得住接地，但不得与强电琐细共用地线，在管道安装或检修时，不得把电焊琐细的地线与流量计搭接。管道安设完毕发展密封性试压时，应寄望流量计压力传感器所能遭受的最高压力（即鉴定证书上介质zui大压力），以免损欠安压力传感器。
