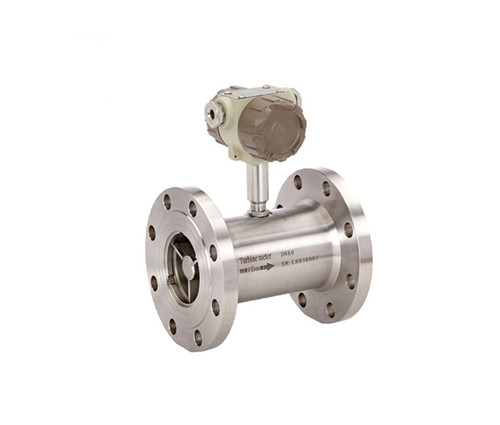

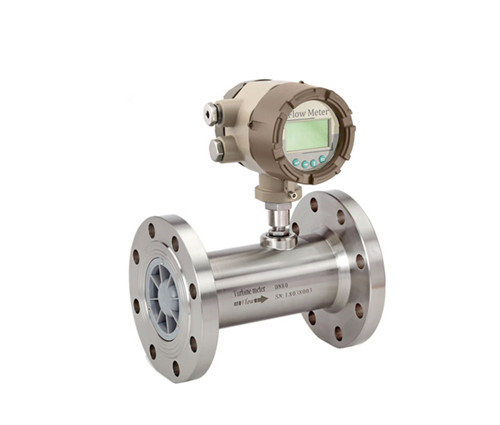

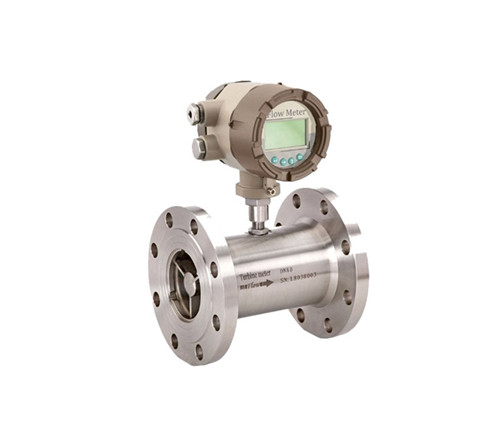

一、产品概述
迪元LWGY系列涡轮流量计具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m²/s的液体，对于运动粘度大于5×10-6m²/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。DY-LWGY型涡轮流量计结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。一体化表头可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。
二、测量原理
涡轮流量计的原理是流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由*磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k;式中：
f——脉冲频率[Hz]；
k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位
Q——流体的瞬时流量（工作状态下）[m3/h]；
3600——换算系数。
每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
三、适用场合
涡轮流量传感器与显示仪表配套组成。传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。
四、性能特点
1、压力损失小，叶轮具有防腐功能；
2、采用先进的超低功耗单片微机技术，整机功能强、功耗低、性能优越；
3、具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%；
4、仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性强；
5、采用EEPROM对累积流量、仪表系数掉电保护，保护时间大于10年；
6、采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量同；
7、屏显示方便的人机界面实现， 以标准485形式进行数据传输；
8、采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作；
9、采用1Cr18Ni9Ti全不锈钢结构，（涡轮采用2Cr13）防腐性能好；
10、容易维修，有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，内部清洗单；
11、有较强抗磁干扰和振动能力、性能可靠、寿命长下限流速低,测量范围宽；
12、现场显示型液晶屏显示清晰直观，功耗低，3V锂电池供电可连续运行5年以上，耐腐蚀，适用于酸碱溶液。
五、技术指标：

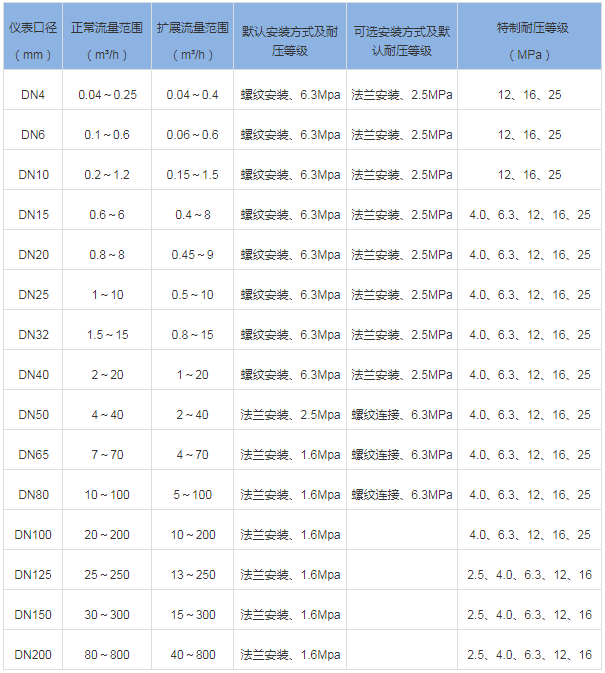

六、流量范围

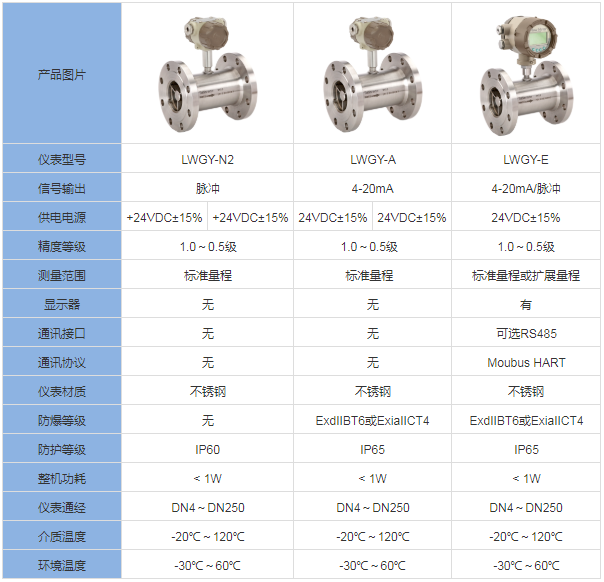

七、产品选型表

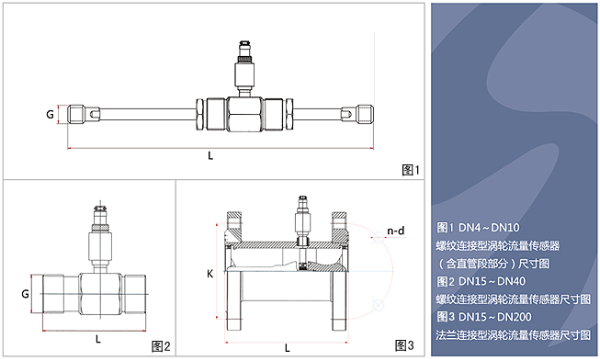

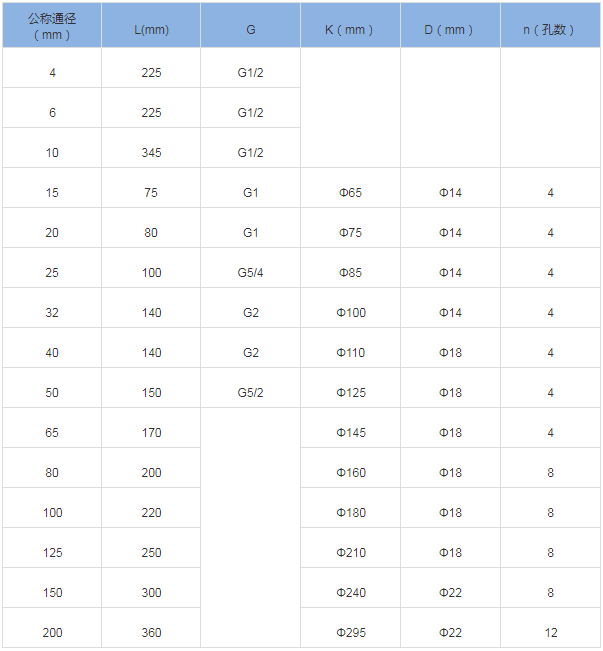

八、安装尺寸
九、配管要求
1、为消除管道内横截面流速分布不均匀对测量精度的影响，流量传感器上下游应具有一定的直管段，或安装整流器来代替部分直管段。一般，上游直管段不小于15D，下游直管段不小于5D（D为流量传感器公称通径）。
2、为了消除回流，流速分布不均匀和旋流的影响，可在上游装上整流器，此时流量传感器上游部分的直管长度L=10D即可，若为15～20D，则测量精度可达到标定精度。
3、当被测液体中含有固体杂质时，应在流量传感器的上游安装过滤器，过滤器的目数为20～60目（3～9目/cm2），一般流量传感器口径小的目数多些。过滤器的安装位置应考虑便于过滤网的拆装。
4、液体中混有气体或测量易气化的液体时，应安装空气分离器（消气器）。
5、若被测液易气化，为了防止产生气穴，流量传感器的出口端的压力应高于下式计算值Pmin：
Pmin = 2△P 1.25Pv式中：Pmin—zui低压力；△P—zui大流量下流量计的压力损失；
Pv—zui高使用温度下被测液体的饱和蒸汽压
6、通过流量传感器的流量过大时，会使轴承寿命过短，通常通过阀门将流量调到合适大小，其阀门应安装在流量计的下游。
7、为了在检修中不中断流体输送，通常在流量传感器的上下游安装截止阀，同时设置旁通管道，并应确保测量时旁通管道在旁通阀门关闭时不泄漏。
8、若有可能产生逆向流，应加止回阀，以防止流体反向流动。
9、流量传感器应与管道同心，密封圈不得凸入管道。
10、为了避免流量计内聚集气体，流量计不应安装在水平管线的zui高点。
11、若流量计安装在管线的低点，应在管线上安装排放阀，定期排放沉淀物。
12、流量传感器的前后管道应支撑牢靠，使之无明显振动。
13、对新铺设的管道进行清扫时，应在安装流量传感器的部位先接入一段短管，待清扫完毕后再装上流量传感器。
14、需要测量流体的温度时，应在流量传感器下游5倍管道公称通径的长度处测量。
15、需要测量流体的压力时，应在流量传感器上游10倍管道公称通径的长度处测量。
十、安装方面的原因可能导致的问题
1、上、下游直管段长度不够；
2、仪表测量管内径与配管内径偏差大；
3、安装不同心、密封垫凸人管内；
4、仪表流向装反；
5、检测元件被杂质覆盖；
6、检测灵敏度降低，小流量漏计；
7、管道泄漏（例如安装在地下的管道，小的泄漏不被发现），阀门泄漏，旁通阀泄漏造成累积流量（总量）偏小；
8、存在两相流、脉动流影响准确计量。
