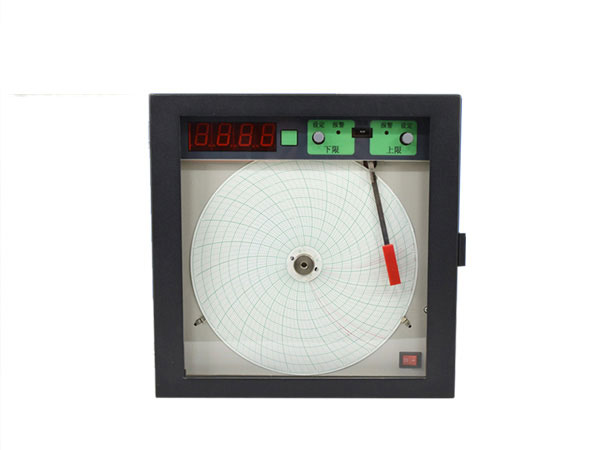

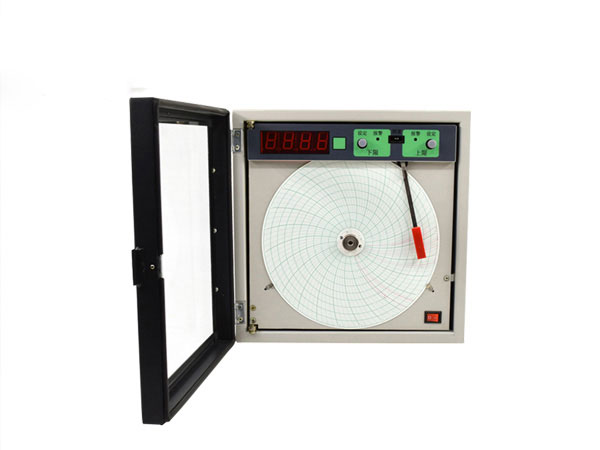

一、产品概述
XWG系列数显中圆图记录仪具有极高的价格性能比。该产品采用高新光电集成电路技术，来控制报警系统，具有独立报警、报警精度高、结构简单、体积小、重量轻、性能可靠、刻度清晰、灵敏度高、记录稳定、维修方便等特点。广泛应用在化工、治金、钢铁、机械、石油、发电、水泥等工矿企业及科研单位，用于对被测对象进行自动测量显示记录，如果带有不同类型的附加装置，还能对被测对象进行各种自动调节功能。
二、产品特点
XWG系列数显中圆图记录仪配用各种变送器，在记录仪的核心部分（平衡用滑线电阻），采用了导电塑料电位器，提高了分辨率，使用寿命比贵金属绕线式高十倍以上，代替了传统圆图的多齿轮传动结构，减少了仪表构件，从而提高了仪表的可靠性。
三、技术参数
●具有独立报警、报警精度高；
●结构简单、性能可靠；
●体积小、重量轻；
●刻度清晰、灵敏度高；
●记录稳定、维修方便等特点。
●指示精度：±0.5%
●记录精度：±1%
●控制精度：±0.5%
●设定范围：0～100％（两组）
●行程时间：≤5S
●指示不灵敏区：±0.25%
●标尺刻度长：550mm
●记录有效宽度：87.5mm
●记录走纸速度：24小时/周
●输出接点容量：交流220V1A（交流无感负载）；直流28V2A （纯阻负载）
●工作环境：温度0～50℃ 相对湿度≤90％
●电源电压：220V±10％ 50Hz±5％
●消耗功率：≤20VA
●仪表重量：8kg
●外形尺寸：280×288×200
●开孔尺寸：260×260

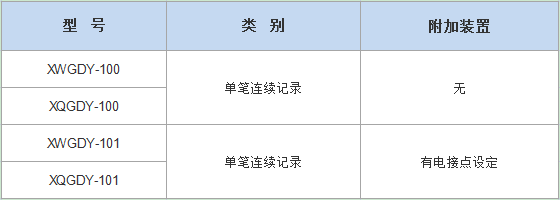

三、产品选型

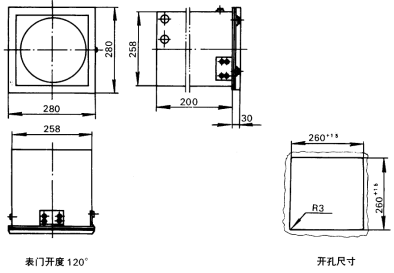

四、安装开孔尺寸
五、安装环境
记录仪应避免在以下场所安装或应用：
●有腐蚀性气体的环境；
●靠近强振动源的场所；
●高温（＞500C）或高湿（＞80%RH）环境；
●灰尘过多；
●靠近强电场或强磁场，如电弧炉、电力变压器、变频器等。
六、接线注意事项

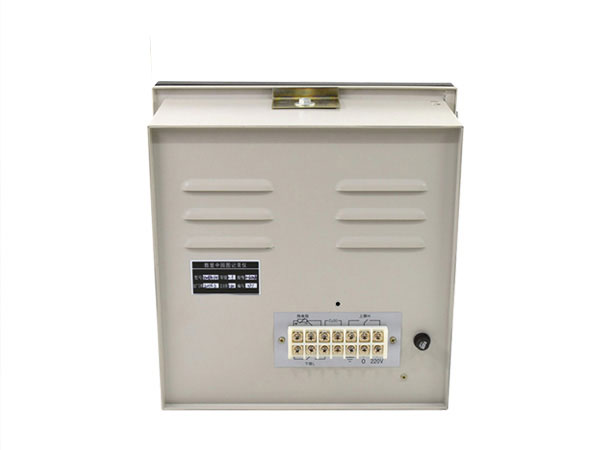

●仪表外接线端子板在仪表后部外侧，根据被安装仪表的型号、分度号，参照本分析书的要求按仪表壳体上的接线图接线，不行接错；
●仪表及仪表的输入端连线应尽可能地远离火花发生区等强干扰源；不能把仪表的输入端连线、电源线、继电器控制线和其他电流导线捆扎或绞在一起，也不要放在同一跟金属管内；
●为了确保系统的可靠运行，建议输出接点用作控制时，采用下限常开触点；输出接点用作报警时，采用上限常开触点；
●热电阻传感器与仪表之间的连线采用三线制，不能以两线代替，否则会产生附加误差；
●记录仪信号输入线必须正确连接，热电偶到仪表之间的连接必须用与其分度号响应的补偿导线，补偿导线与热电偶的极性必须一致；
●接地线应与传感器外壳处于同一大地而可靠接地，或接仪表屏的外壳，切不行以电网的中线N代替；
●当负载电流大于仪表继电器触点的额定容量时，必须加接接触器或中间继电器；
●为了防止因被控交流接触器线圈短路而烧毁仪表继电器，建议选用优质交流接触器；
●为了有益于系统的永远安全地运行，建议在交流接触器线圈两端并联一个0.1μF/1000V的灭弧电容。
