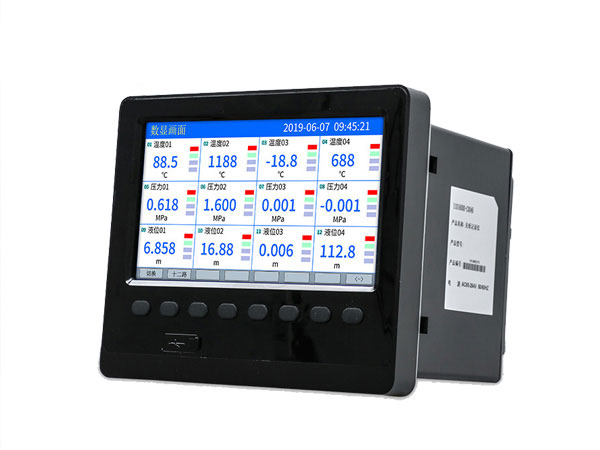

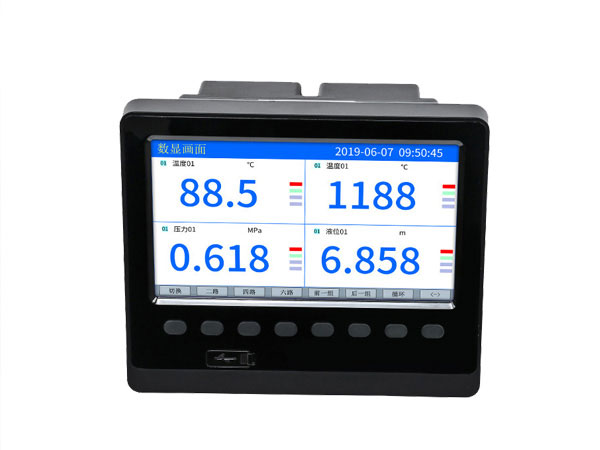

一、产品概述
DYR3000彩屏无纸记录仪具有48个模拟量输入通道、18个报警输出通道、12个模拟量输出通道RS232C/RS485通讯接口、以太网接口、微型打印机接口、SD卡插座、USB接口，可提供传感器配电。采集的数据存储在RAM存储器中，它能以曲线、工程量数据和百分量等多种形式显示实时数据或追忆历史数据，也可以将数据通过RS-485通讯接口、RS232C通讯接口或以太网接口远传。
彩屏无纸记录仪集显示、处理、记录、报警等多种功能于一身，可以采集、保存、分析各种工业过程中的重要数据，主要应用在冶金、石油、化工、建材、造纸、食品、制药、热处理、水处理等各种工业现场，是替代传统记录仪的新一代无纸记录仪。
二、主要功能

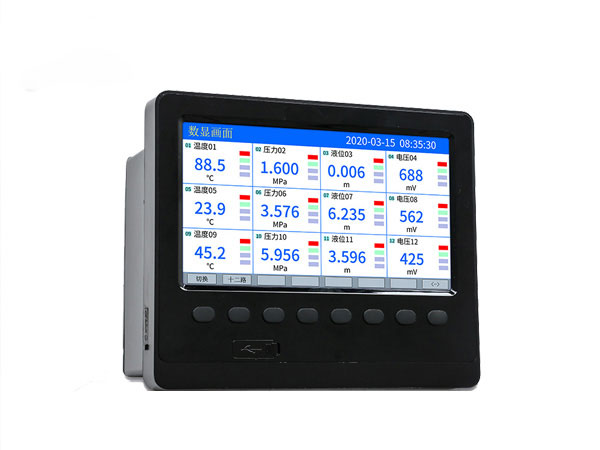

【显示方式】：7英寸800*480点阵TFT高亮度彩色液晶显示屏。
【输入通道】：12通道万能信号输入，支持标准电流信号：0～20mA、0～10mA、4～20mA、0～10mA开方、4～20mA开方；标准电压信号：0～5V、1～5V 0～10V、±5V、0～5V开方、1～5V开方；毫伏信号：0～20mV、0～100mV、±20mV、±100mV；热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26；热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1、BA2；线性电阻信号：0～400Ω。
【报警输出】：18路继电器报警输出。
【模拟输出】：12路模拟量变送输出，支持输出信号：4～20mA（负载电阻≤380Ω）、0～20mA（负载电阻≤380Ω）、0～10mA（负载电阻≤760Ω）、1～5V（负载电阻≥250KΩ）、0～5V（负载电阻≥250KΩ）、0～10V（负载电阻≥10KΩ）。
【馈电输出】：DC 24V，负载电流≤250mA。
【通讯接口】：提供RS485/RS232通讯方式，支持标准Modbus RTU协议。
【打印接口】：可外接微型打印机。
【以太网接口】：以太网通讯。
三、性能参数
【数据备份】：支持U盘进行数据备份与转存。
【记录间隔】：1 秒到 60 小时可调。
【存储长度】：24天—10年（具体时间根据通道数和记录间隔来确定）。
【权限管理】：禁止未经授权的人随意改动仪表的配置、参数以及仪表的工作状态，保证设备和被控对象的安全。
【采样周期】：1S。
【精度等级】：0.2%FS。
【存储容量】：64M。
【工作电源】：(85～264)VAC，50/60Hz；功耗：≤20W；特殊定制：(12～46)VDC。
【使用环境】：环境温度 ：-10～50℃；相对湿度：10～90%RH（无结露）；避免强腐蚀气体。
四、安装接线

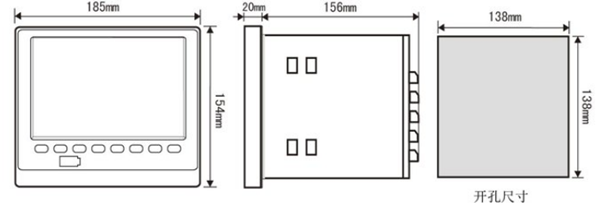

1、仪表尺寸

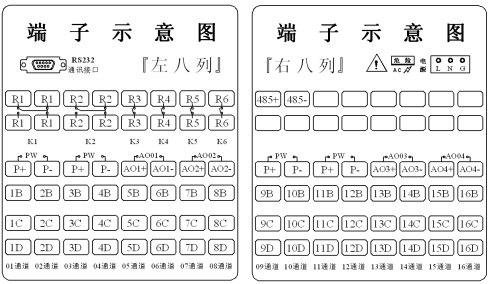

2、接线端子示意图

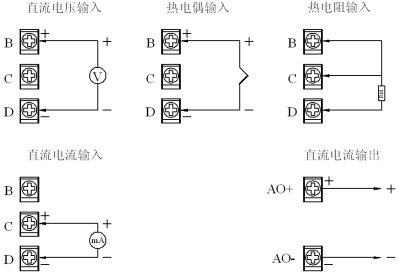

3、输入/输出信号接线

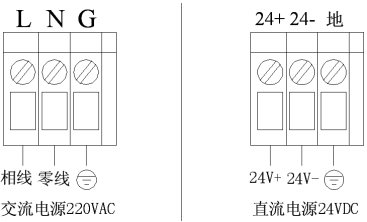

4、交/直流电源输入接线

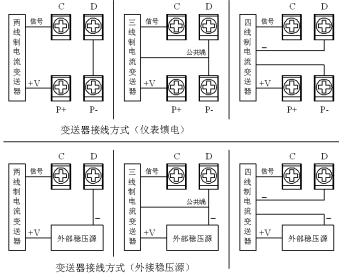

5、变送器配电接线

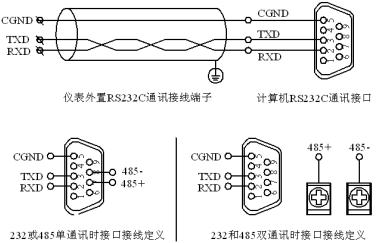

6、通讯接口定义及接线
