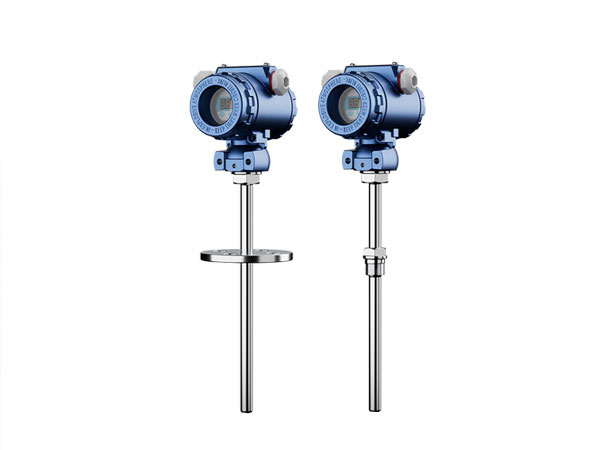

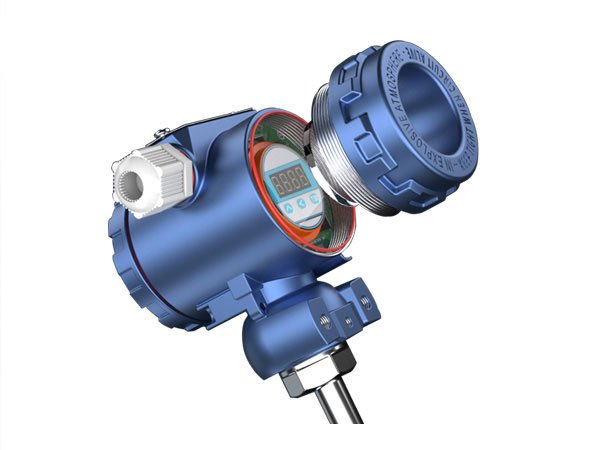

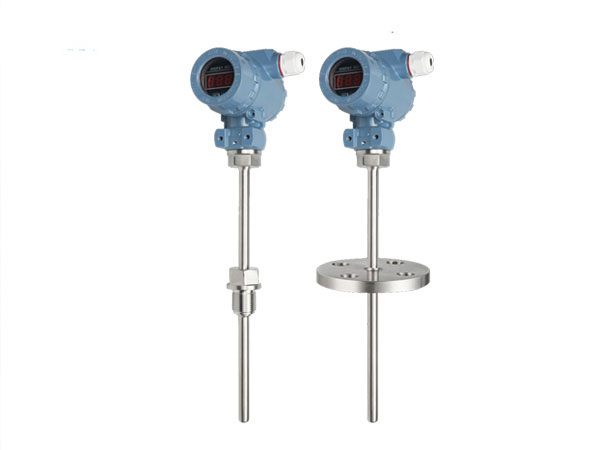

一、一体化温度变送器概述
一体化温度变送器是温度传感器与变送器的完美结合,以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等,实现对温度的精确测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品,是集散系统、数字总线系统的必备产品。温度变送器采用二线制传送方式(电源与信号输出为二根公用导线),输出与被测温度成线性的 4-20mA 电流信号。变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构,也可单独安装于仪表盘内作转换单元。作为新一代测温仪表,可广泛应用于石油、化工、纺织、冶金、机电、电力、航空
二、一体化温度变送器主要特点
1、多种量程选择;
2、数字、液晶温度显示;
3、量程调试方便;
4、反向精准性保护及限流保护;
5、抗雷击、抗冲击;
6、本质安全防爆;体积小、外形美观、性价比高;
7、高精度、高稳定性、高可靠性;

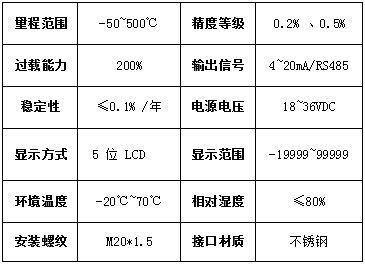

三、一体化温度变送器技术性能。

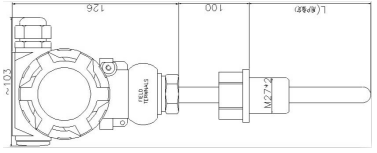

四、一体化温度变送器产品尺寸

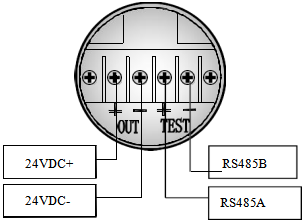

五、电气接线
信号端子设置在电气盒的独立舱内。在接线时,可拧下接线侧的表盖。电源是通过信号线接到变送器的,不需要另外的接线。
信号线可采用双绞线。在电磁干扰较严重的场合,建议使用屏蔽导线,并妥善接地。信号线不要与其它电源线一起穿金属管或放在同一线槽中,也不要在强电设备附近通过。
六、注意事项
1、请接线方法正确接线。若接反,由于变送器内部采用了保护措施,将无信号输出。变送器接通电源即可工作,但预热30分钟后的输出信号较稳定可靠。
3、所测系统可出现的***温度不能超过额定过载值。
4、本产品属精密的一次测量仪表,严禁随意摔打,强力夹持,拆卸。
5、仪表尽可能安装于通风、干燥、无蚀、荫凉之处。如现场环境恶劣,应采取妥善措施保护仪表。
7、输出异常,停机检查,若属产品质量问题随保修卡和使用说明书一起返回本厂维修和退换。
8、非专业人员请勿拆开仪表线路板或更改其它装置。

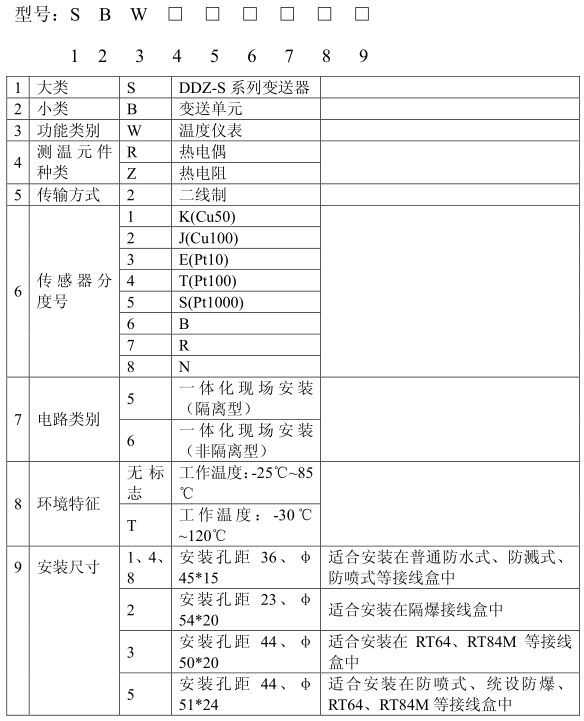

七、产品选型
八、订货说明
用户在根据需求订货时须注明温度变送器型号与使用测量温度范围。用户在订货时若没有注明精确度,则
对SBWR 热电偶型温度变送器提供 0.5 级产品;对 SBWZ 热电阻温度变送器提供 0.5 级产品。
例 1:SBWZ2461 0-200℃ 0.2 级,表示:配用传感器为 Pt100 铂电阻,使用环境温度-25℃-85℃,要求变送器安装孔距为 36mm,使用测量温度 0-200℃,精确度 0.2 级。
例 2:SBWZ246T2 0-1300℃ 0.2 级,表示:配用传感器为镍铬硅 K,使用环境温度-25℃-120℃,要求变送器安装孔距为 23mm,使用测量温度 0-1300℃,精确度 0.2 级。
