一、仪表概述
WSS系列双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计采用多圈直螺旋双金属片制造的,适合温度测量中地范围温度的现场检测工业仪表,可以直接测量各种生产过程中的-80℃~ 600℃范围内液体、蒸汽和气体介质温度。电接点双金属温度计,能在工作温度超过给定值时,自动发出控制信号以切断电源或报警,可以代替工业玻璃水银温度计,广泛用于工业现场和科技研发部门。
二、测量原理
是利用两种不同金属在温度改变时膨胀程度不同的原理工作的。工业用主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。为提高测温灵敏度,通常将金属片制成螺旋卷形状。当多层金属片的温度改变时,各层金属膨胀或收缩量不等,使得螺旋卷卷起或松开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连,因此,当双金属片感受到温度变化时,指针即可在一圆形分度标尺上指示出温度来。
三、适用场合
可以直接测量各种生产过程中的-80℃~+500℃范围内液体、蒸汽和气体介质温度。广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。
四、性能特点
1、现场显示温度,直观方便,安全可靠,使用寿命长等特点。
2、无汞害,易读数,坚固耐震。
3、保护管材为1Gr18Ni9Ti不锈钢和钼二钛,承压、防腐能力强。
4、抽芯式温度计可不停机短时间维护或更换机芯。

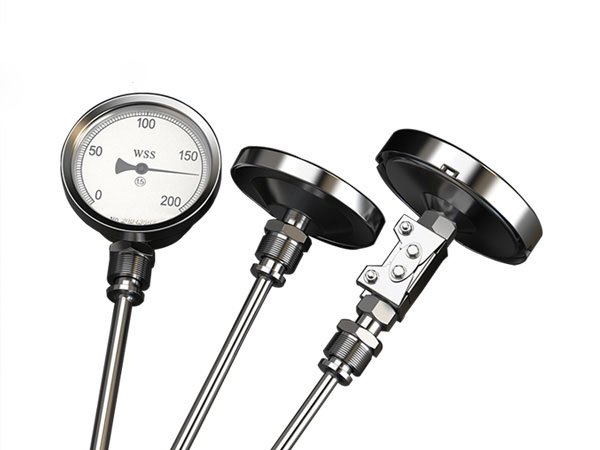

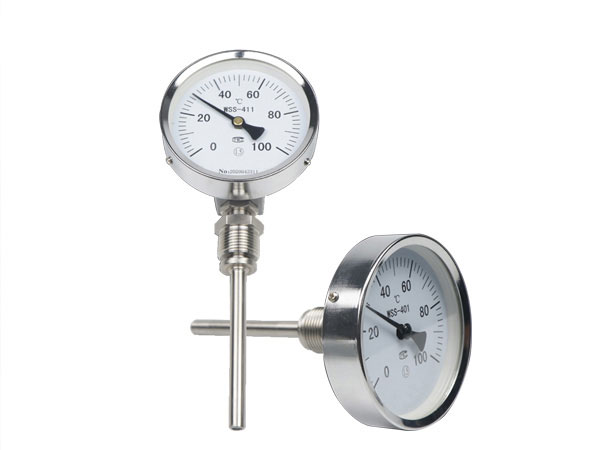

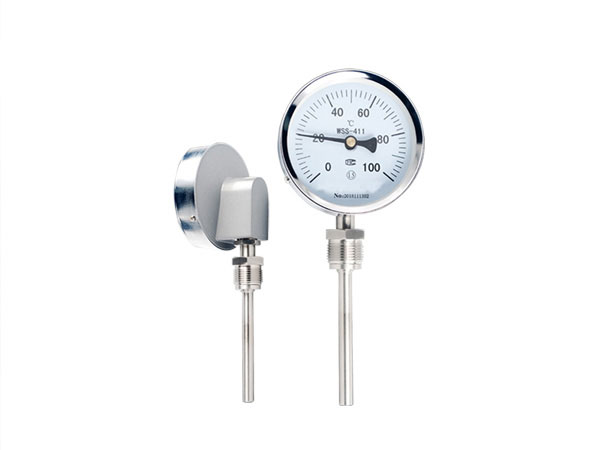

5、轴向型、径向型、135ordm;型、万向型等品种齐全,适应于各种现场安装的需要。
五、技术指标
1、执行标准:JB/T8803-1998 GB3836-83;
2、标度盘公称直径:60,100,150;
3、精度等级:(1.0),1.5;
4、热响应时间:≤40S;
5、防护等级:IP65;
6、角度调整误差:角度调整误差应不超过其量程的1.0%;
7、回差:回差应不大于基本误差限的***值;
8、重复性:重复性***限范围应不大于基本误差限***值的1/2。
六、注意事项
1、不能直接拧表头;
2、长度选择要选接近的标准尺寸( 50mm的整数倍数);
3、保护管浸入被测介质中长度必须大于感温元件的长度,一般浸入长度建议大于100mm,0-50℃量程的浸入长度建议大于150mm,以保证测量的准确性。
4、不宜用于测量敞开容器内介质的温度。
5、在保管、使用安装及运输中,应避免碰撞保护管,切勿使保护管弯曲变型,更不能将表当扳手使用。
6、在正常使用的情况下应予定期检验。一般以每隔六个月为宜。
7、不允许在强烈震动环境工作,以免影双金属寿命,电接点不允许在震动较大的场合的控制回路中使用,以免影响可靠性。
七、流量范围
测量范围℃ | 适用范围 | |
工业、商业 | 实验室、小型 | |
-80~+40 | √ | √ |
-40~+80 | √ | √ |
0~50 | √ | √ |
0~100 | √ | √ |
0~200 | √ | √ |
0~300 | √ | √ |
0~400 | √ | √ |
0~500 | √ | √ |
0~600 | √ | √ |
八、外形尺寸
形式 | A | B | C | E | L | d |
轴向型 | 65 | 23 | 73 | - | 75 100 150 200 300 400 500 750 1000 | Φ6 Φ8 Φ10 |
105 | 23 | 73 | - | |||
155 | 23 | 73 | - | |||
径向型 | 65 | 50 | 110 | 34 | ||
105 | 50 | 110 | 34 | |||
105 | 50 | 110 | 34 | |||
135°向型 | 105 | 23 | 85 | - | ||
155 | 23 | 85 | - | |||
万向型 | 105 | 23 | 178 | 120 | ||
155 | 23 | 178 | 120 |
九、选型表
DY- | 迪元公司标识 | ||||||||||
系列号 | WSS | 双金属温度计 | |||||||||
表盘公称直径 | -3 | Φ60 | |||||||||
-4 | Φ100 | ||||||||||
-5 | Φ150 | ||||||||||
表盘形式 | 0 | 轴向(直型) | |||||||||
1 | 径向(角型) | ||||||||||
2 | 135°向(钝角型) | ||||||||||
8 | 万向(可调角型) | ||||||||||
安装固定形式 | 0 | 无固定装置 | |||||||||
1 | 可动外螺纹 | ||||||||||
2 | 可动内螺纹 | ||||||||||
3 | 固定螺纹 | ||||||||||
4 | 固定法兰 | ||||||||||
5 | 卡套螺纹 | ||||||||||
6 | 卡套法兰 | ||||||||||
保护形式 | - | 普通型 | |||||||||
W | 防护型 | ||||||||||
F | 防腐型 |
十、型号规格
轴向型双金属温度计
型号 | 测温范围 | 精度等级 | 保护管材料 | 规格 | 安装固定形式 | |
D | L | |||||
WSS-300 | -40~+80 -80~+40 0~50 0~100 0~150 0~200 0~300 0~400 0~500 0 ~ 600 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ60 | 75 100 150 200 300 400 500 750 1000 | 无固定装置 |
WSS-400 | Φ100 | |||||
WSS-500 | Φ150 | |||||
WSS-301 | Φ60 | 可动外螺纹 | ||||
WSS-401 | Φ100 | |||||
WSS-501 | Φ150 | |||||
WSS-302 | Φ60 | 可动内螺纹 | ||||
WSS-402 | Φ100 | |||||
WSS-502 | Φ150 | |||||
WSS-303 | Φ60 | 固定螺纹 | ||||
WSS-403 | Φ100 | |||||
WSS-503 | Φ150 | |||||
WSS-304 | Φ60 | 固定法兰 | ||||
WSS-404 | Φ100 | |||||
WSS-504 | Φ150 | |||||
WSS-305 | Φ60 | 卡套螺纹 | ||||
WSS-405 | Φ100 | |||||
WSS-505 | Φ150 | |||||
WSS-306 | Φ60 | |||||
WSS-406 | Φ100 | 卡套法兰 | ||||
WSS-506 | Φ150 |
径向型双金属温度计
型号 | 测温范围 | 精度等级 | 保护管材料 | 规格 | 安装固定形式 | |
D | L | |||||
WSS-310 | -40~+80 0~50 0~100 0~150 0~200 0~300 0~400 0~500 0 ~ 600 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ60 | 75 100 150 200 300 400 500 750 1000 | 无固定装置 |
WSS-410 | Φ100 | |||||
WSS-510 | Φ150 | |||||
WSS-311 | Φ60 | 可动外螺纹 | ||||
WSS-411 | Φ100 | |||||
WSS-511 | Φ150 | |||||
WSS-312 | Φ60 | 可动内螺纹 | ||||
WSS-412 | Φ100 | |||||
WSS-512 | Φ150 | |||||
WSS-313 | Φ60 | 固定螺纹 | ||||
WSS-413 | Φ100 | |||||
WSS-513 | Φ150 | |||||
WSS-314 | Φ60 | 固定法兰 | ||||
WSS-414 | Φ100 | |||||
WSS-514 | Φ150 | |||||
WSS-315 | Φ60 | 卡套螺纹 | ||||
WSS-415 | Φ100 | |||||
WSS-515 | Φ150 | |||||
WSS-316 | Φ60 | |||||
WSS-416 | Φ100 | 卡套法兰 | ||||
WSS-516 | Φ150 |
万向型双金属温度计
型号 | 测温范围 | 精度等级 | 保护管材料 | 规格 | 安装固定形式 | |
D | L | |||||
WSS-480 | -40~+80 -80~+40 0~50 0~100 0~150 0~200 0~300 0~400 0~500 0 ~ 600 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ100 | 75 100 150 200 300 400 500 750 1000 | 无固定装置 |
WSS-580 | Φ150 | |||||
WSS-481 | Φ100 | 可动外螺纹 | ||||
WSS-581 | Φ150 | |||||
WSS-482 | Φ100 | 可动内螺纹 | ||||
WSS-582 | Φ150 | |||||
WSS-483 | Φ100 | 固定螺纹 | ||||
WSS-583 | Φ150 | |||||
WSS-484 | Φ100 | 固定法兰 | ||||
WSS-584 | Φ150 | |||||
WSS-485 | Φ100 | 卡套螺纹 | ||||
WSS-585 | Φ150 | |||||
WSS-486 | Φ100 | 卡套法兰 | ||||
WSS-586 | Φ150 |
135°向型双金属温度计
型号 | 测温范围 | 精度等级 | 保护管材料 | 规格 | 安装固定形式 | |
D | L | |||||
WSS-420 | 0~50 0~100 0~150 0~200 0~300 0~400 0~500 0 ~ 600 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ100 | 75 100 150 200 300 400 500 750 1000 | 无固定装置 |
WSS-520 | Φ150 | |||||
WSS-421 | Φ100 | 可动外螺纹 | ||||
WSS-521 | Φ150 | |||||
WSS-422 | Φ100 | 可动内螺纹 | ||||
WSS-522 | Φ150 | |||||
WSS-423 | Φ100 | 固定螺纹 | ||||
WSS-523 | Φ150 | |||||
WSS-424 | Φ100 | 固定法兰 | ||||
WSS-524 | Φ150 | |||||
WSS-425 | Φ100 | 卡套螺纹 | ||||
WSS-525 | Φ150 | |||||
WSS-426 | Φ100 | 卡套法兰 | ||||
WSS-526 | Φ150 |
备注:
选型须知:请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。
选型举例:万向型双金属温度计,表盘直径Φ100,测温范围0~400℃,1.5级,活动外螺纹M27×2,
长度450mm WSS-481, 0~400℃,L=450, M27×2,1.5级
