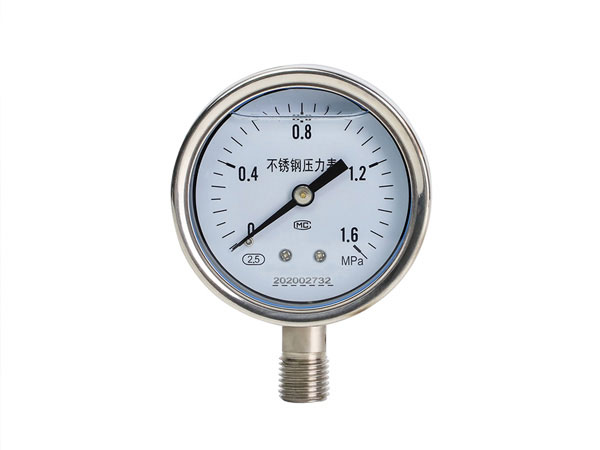

一、产品概述
不锈钢耐震压力表可以适应剧烈振动环境,耐受脉动介质及冲击载荷。不锈钢全部采用不锈钢材料制造,主要零件采用SS316L或者蒙乃尔、钛合金等材料,适用于有腐蚀性气体环境,可检测腐蚀性较强介质的压力或真空,压力表指示稳定清晰。
二、测量原理
不锈钢耐震压力表依靠内部充满甘油(或硅油),装有缓冲螺钉等措施。以克服环境强烈震动和介质强烈脉动给压力表带来的损害,确保测量精度,因此本仪表适用于介质压力强烈脉冲和机械振动的场所,测量各种气体及液体的压力。
三、性能特点
1、性能稳定,测量精度较高,反应速度较快。
2、测量的是总压力,包括气体和蒸汽的压力。
3、测量的结果与气体种类、成分及其性质无关。
4、测压过程中,压力表本身吸气和放气很小,不会对被测气压产生影响。
5、内部没有高温部件,不会使油蒸汽分解。
6、若选用耐腐蚀材料制造,可测量腐蚀性气体压力。
7、结构牢固,而且便于密封和安装。
8、操作简便,不需调整,但需要定期校验。
四、技术参数
1、精度等级 :±1.0%;±1.6% ;±2.5%;
2、表壳直径:60mm;100mm ;150mm ;200mm;
3、表壳材质:304不锈钢 ,316不锈钢;
4、表壳形式:安全壳构造,隔板装置后释放;
5、弹性元件及接头体材质:304; 316,弹性元件与接头体氩弧焊接;
6、机芯材质: 304不锈钢,316不锈钢;
7、接头螺纹:M14×1.5;G1/4; M20×1.5 ;1/2 NPT 等;
8、测量范围:-0.1~0 MPa或,0.1~160 MPa;
9、指针: 普通;
10、表玻璃: 有机玻璃、安全型双层玻璃;
11、耐震型充填材质 甘油98%(可选择硅油、氟油或其它类别);
12、使用环境温度:-25~70℃(外壳内充液),-40~70℃(外壳内不充液);
13、温度影响:不大于0.4%/10℃(使用温度偏离20±5℃);
14、抗工作环境振动:V·H·4级(外壳内充液) V·H·3级(外壳内不充液);
15、重量:0.2kg (Y-50) 0.35Kg(Y-60) 0.55Kg(Y-75) 0.85Kg(Y-100) 0.95kg (Y-150)。

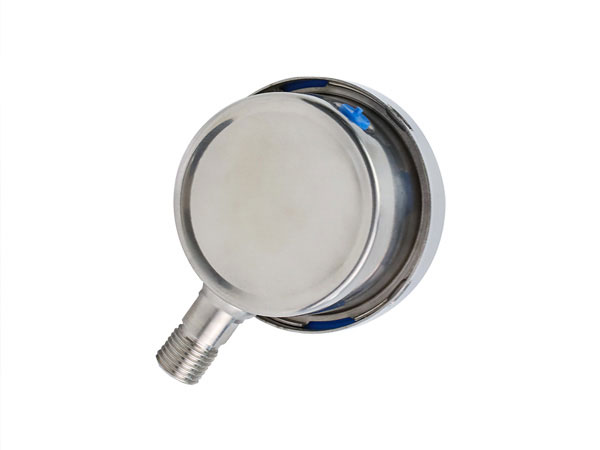

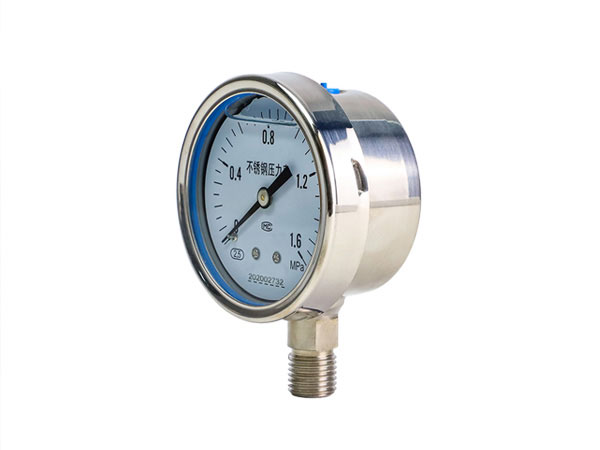

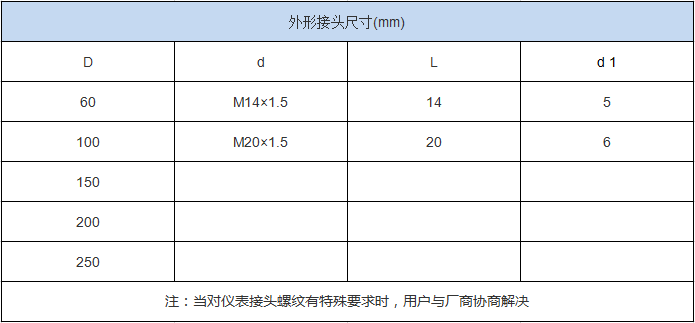

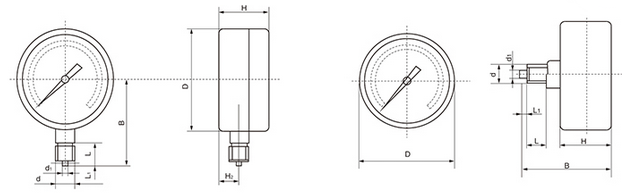

五、外形尺寸图

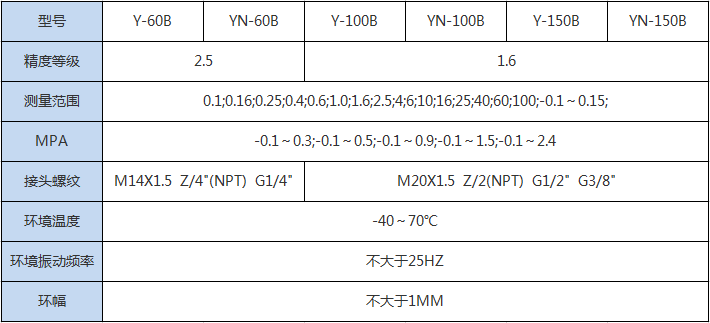

六、产品型号表
七、定期进行检修维护
1、经过一段时间的使用 与受压, 压力表机芯难免会出现一些变形和磨损,压力表就会产生各种误差和故障。为了保证其原有的准确度而不使量值传递失真, 应及时更换,以确保指示正确、安全可靠。
2、压力表要定期进行清洗。 因为压力表内部不清洁,就会增加各机件磨损,从而影响其正常工作,严重的会使压力表失灵、报废。
3、在测压部位安装的压力表,根据JJG52-1999 规定,它的检定周期一般不超过半年。
4、测压部位介质波动大,使用频繁,准确度要求较高, 以及对安 全因素要求较严的,可按具体情况将检定周期适当缩短。
八、安装注意事项
1、仪表使用环境温度为-40~70℃,相对湿度不大于80%,如偏离正常使用温度20±5℃时,须计入温度附加误差。
2、 仪表必须垂直安装,力求与测定点保持同一水平,如相差过高计入液柱所引起的附加误差,测量气体时可不必考虑。安装时将表壳后部防爆口阻塞,以免影响防爆性能。
3、仪表正常使用的测量范围:在静压下不超过测量上限的3/4,在波动下不应超过测量上限的2/3。在上述两种压力情况下大压力表测量zui低都不应低于下限的1/3,测量真空时真空部分全部使用。
4、使用时如遇到仪表指针失灵或内部机件松动、不能正常工作等故障时应进行检修,或生产厂家维修。
5、仪表应避免震动和碰撞,以免损坏。
九、使用与订货须知
1、使用中因环境温度过高,仪表指示值不回零位,可用细针在仪表橡皮塞上通一小孔,使仪表内腔与大气相通即可。
2、工作环境应无腐蚀性气体。
3、订货请说明名称、型号及测量范围。
