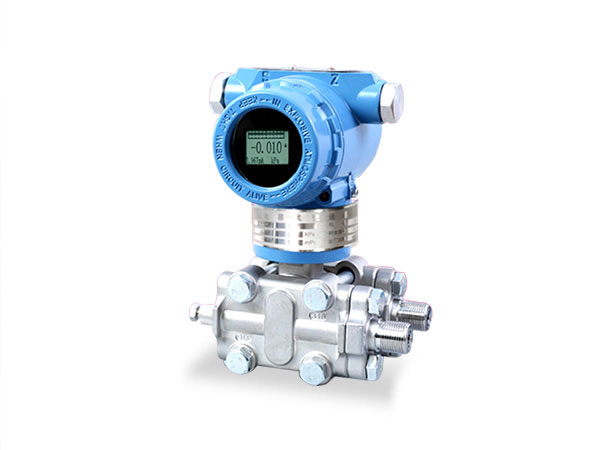

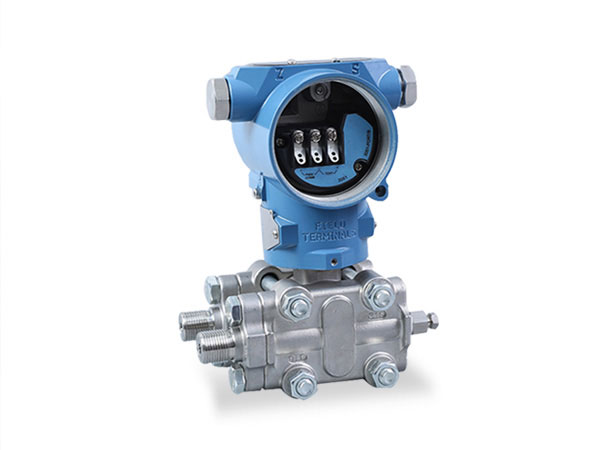

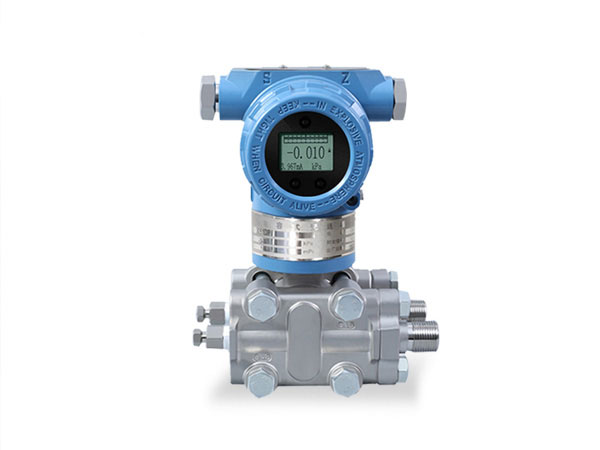

一、产品概述
差压变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后将其转变成4～20mA DC信号输出。智能型可与手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统。差压变送器是介质压力通过隔离膜片和硅油传递给位于δ室中心的测量膜片，测量膜片是一张紧的弹性元件，随它两边的压力差产生相应位移，测量膜片的位移与差压成正比，最大位移0.1mm，由它两侧的电容板检测，再用电子线路把测量膜片和电容极板之间的差动电容转换为二线制（4~20）mA DC输出信号。
二、测量原理
防爆型差压变送器被测介质的两种压力通入高、低两压力室，作用在δ元件（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电流各组成一个电容器。当两侧压力不*时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。
三、适用场合
差压变送器用于在高工作压力环境下测量液体、气体或蒸汽的液位、流量和压力，然后转变成4～20mA DC信号输出。智能型可与HART手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统。
四、性能特点
1、超级的测量性能，用于压力、差压、液位、流量测量；
2、数字精度：+（-）0.05%；
3、稳定性：0.25% 60个月；
4、量程比：100：1；
5、测量速率：0.2S；
6、小型化（2.4kg）全不锈钢法兰，易于安装；
7、过程连接与其它产品兼容，实现测量；
8、采用H合金护套的传感器（技术），实现了优良的冷、热稳定性；
9、采用16位计算机的差压变送器；
10、标准4-20mA，带有基于HART协议的数字信号。
五、技术指标
1、使用对象：液体、气体和蒸气；
2、测量范围：0-1.6~10MPa；
3、输出信号：4~20mA DC （特殊可为四线制）；220V AC供电，0~10mA DC输出；
4、供电电源：12~45V DC，一般为24V DC；
5、负载特性：与供电电源有关，在某一电源电压时带负载能力；负载阻抗RL与电源电压Vs关系式为：RL≤50（Vs-12）；
6、指示表：指针式线性指示0~100%刻度以及LCD液晶式显示；
7、防爆等级： a：隔爆型（Exd ⅡBT5或Exd ⅡCT6）； b：本安型（ Exia ⅡCT6或Ex ib ⅡCT6）；
8、量程和零点：外部连续可调。
六、使用差压变送器时应注意事项
1、差压变送器在使用前必须对其测量范围、零点漂移量、精度、静压误差等进行复校。
2、变送器安装后，开车之前还需检查一次各种变送器的工作压力、工作温度、测量范围、漂移量等。看是否和实际情况相符，若有不符之处，则必须查明原因并纠正后才能开车。
3、开启和停用时，应避免仪表承受单向静压。
七、产品选型
