一、产品概述
智能压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后转变成4～20mA DC信号输出。智能压力变送器可与HART手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统。适用于石油、化工、冶金、电力、轻工、纺织、建材、水文地质、食品、医药、环境控制等行业的过程控制和压力测量。
二、测量原理：
电容式压力变送器过程压力通过两侧或一侧的隔离膜片、灌充液传至δ室的中心测量膜片。中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移，其位移与差压成正比，最大位移约0.1mm，这种位移转变在电容板上形成差动电容，由电子线路把差动电容转换成二线制的4～20mADC信号输出。
三、性能特点
1、超级的测量性能，用于压力、差压、液位、流量测量；
2、数字精度：+（-）0.05%；
3、稳定性：0.25% 60个月；
4、量程比：100：1；
5、测量速率：0.2S；
6、小型化（2.4kg）全不锈钢法兰，易于安装；
7、过程连接与其它产品兼容，实现测量；
8、世界上*采用H合金护套的传感器（技术），实现了优良的冷、热稳定性；
9、采用16位计算机；
10、标准4-20mA，带有基于HART协议的数字信号，远程操控支持向现场总线与基于现场控制的技术的升级。
四、技术指标
1、准确度: ±0.5%，±0.25%，±0.1%（智能型） ；
2、 死区: 无（≤0.1%） ；
3、稳定性: 六个月内不超过zui大量程的基本误差***值；
4、振动影响: 在任意轴向上，振动频率为200Hz时，误差为测量范围上限的±0.05%/g；
5、电源影响: 小于输出量程的0.005%/V ；
6、负载影响: 电源如果稳定，则负载没有影响 。
其它：
1、隔离膜片: 316不锈钢，哈氏合金C-276，蒙乃尔合金或钽；
2、排气/排液阀:316不锈钢，哈氏合金C，蒙乃尔合金；
3、法兰和接头: 316不锈钢，哈氏合金C或蒙乃尔合金；
4、接触介质“O"形环:丁晴橡胶，氟橡胶 ；
5、灌充液: 硅油或惰性油 ；
6、螺栓: 316L不锈钢；
7、电子壳体材料:低铜铝合金；
8、引压连接件: 法兰、NPTl/4，中心距54mm;接头NPTl/2或M20×l.5阳螺纹球锥面密封，带接头时 中心距50.8、54、57.2mm（NPT锥管螺纹符合GB/T12716-91） ；
9、信号线连接孔:Gl/2"；
10、重量: 2.4kg（3851标准型） 。

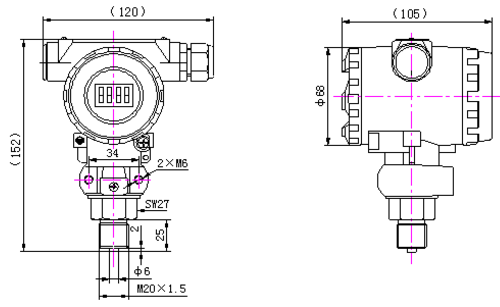

五、产品外形图

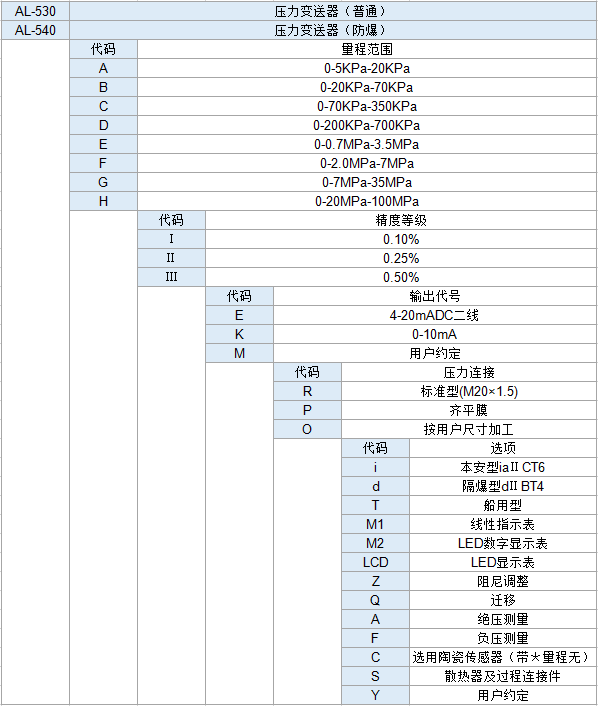

六、产品选型表
七、日常使用注意事项：
1、切勿用高于36V电压加到变送器上，导致变送器损坏；
2、切勿用硬物碰触膜片，导致隔离膜片损坏；
3、被测介质不允许结冰，否则将损伤传感器元件隔离膜片，导致变送器损坏，必要时需对变送器进行温度保护，以防结冰；
4、在测量蒸汽或其他高温介质时，其温度不应超过变送器使用时的***限温度，高于变送器使用的***限温度必须使用散热装置；
5、测量蒸汽或其他高温介质时，应使用散热管，使变送器和管道连在一起，并使用管道上的压力传至变压器。当被测介质为水蒸气时，散热管中要注入适量的水，以防过热蒸汽直接与变送器接触，损坏传感器；
6、在压力传输过程中，应注意以下几点，
a、变送器与散热管连接处，切勿漏气；
b、开始使用前，如果阀门是关闭的，则使用时，应该非常小心、缓慢地打开阀门，以免被测介质直接冲击传感器膜片，从而损坏传感器膜片；
c、管路中必须保持畅通，管道中的沉积物会弹出，并损坏传感器膜片
所有，在使用智压变送器的时候一定牢记以上几点，以免造成不必要的损失。
