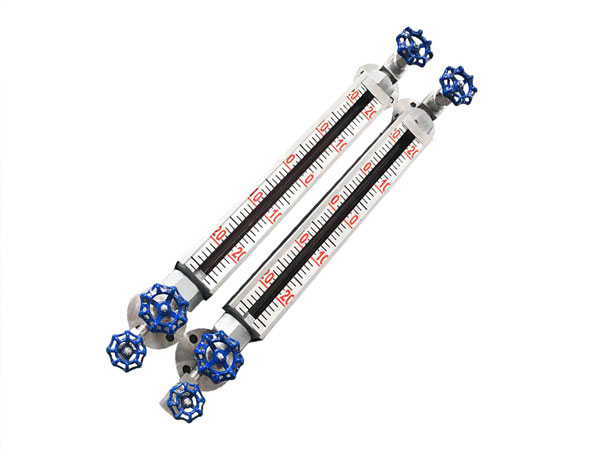

一、产品概述
UGS（UNS）系列双色石英管液位计是采用国内外最新技术研制而成。它是利用自然光在液体中折、反射原理，借助于红、绿片，在测量时，使液相显示绿色，气相显示为红色。由于液气相显示反差大，指示鲜明清晰，所以对远距离操作和夜巡视更为有利。
UGS（UNS）系列双色石英管液位计广泛用于石油、化工、电力、冶金等行业的各种透明液体容器和锅炉上，如水、汽油、液化气、液氨、丙烷、丙稀、芳烃、酸等油品和化工原料的液位测量。同时对于两种不同介质密度的界面测量，可选用三色界面石英管液位计。三色界面石英管液位计是利用浮力与比重差的原理而设计的，石英管中的小浮子悬浮于两种介质的分界部分，由于浮子呈黑色，上下部分液位颜色有异，所以显示醒目。从而解决了一直困扰在石油化工生产过程中两种混合介质界面分辨不清的难题。它是目前国内外最理想的直读式液位计。
二、测量原理
石英玻璃管液位计是基于连通器原理设计的，由主体构成的液体通路是经接管用法兰或锥管螺纹与被测容器连接构成连通器，透过玻璃管观察到的液面与容器内的液面相同即液位高度。 液位计两端的针型阀不仅起截止阀的作用，其内部的钢球具有逆止阀的功能，当液位计发生意外破损泄漏时，钢球可在介质压力作用下自动关闭液体通道，防止液体大量外流起到安全保护作用。液位计改变零件的材料或增加一些附属部件即可达到防腐、保温、防霜、照明等功能。
三、适用场合
石英玻璃管液位计用来直接指示承压容器和敞口容器中的液位高度，其特点是指示的液位无盲区，它改变了以往无盲区组合式笨重、体积大、难观察等缺陷，它完善了主体通道结构、介质流动通畅，并增强了仪表的防粘稠，防堵塞能力，广泛用于石油、化工、电力、冶金等领域，特别适用重油、渣油和纯氨大贮罐的液位指示。
四、性能特点
1、显示清晰、无盲区、无间断、连续指示；
2、不渗漏，不堵塞；
3、维护方便。
五、技术指标
1、测量范围: 300、500、800、1100、1400、1700……mm ；
2、工作压力: 6.3MPa；
3、工作温度: ≤200℃；
4、阀门自动封闭压力差:0.2MPa ；
5、蒸汽夹套接头:G1/2″外螺纹；
6、过程连接: ZW-UWB型连接螺纹:外螺纹G3/4″或M27×1.5；
7、连接法兰:HG20592～20635-97DN20～DIN）请用户任订货时注明；
8、接液材质:耐热碳素钢；不锈钢。
六、液位计分类及使用范围如下：
1、伴热型玻璃管：主要用于被测介质需要保温的场合；
2、防霜型玻璃管：主要用于被测介质操作温度为-196~0℃，玻璃易结霜的场合；
3、无盲区型玻璃管：主要用于需要连续观测，可视范围内不允许有盲区的场合；
4、双色型玻璃管：主要用于介质为无色透明液体，不易观测液位的场合；
5、防紫外线型玻璃管：主要用于被测介质怕紫外线照光的场合；
6、宽液室型玻璃管：主要用于被测介质黏度比较大或者是要求仪表的容积比较大的场合；
7、照明型玻璃管：主要用于夜间需要观测的场合。
七、产品分类

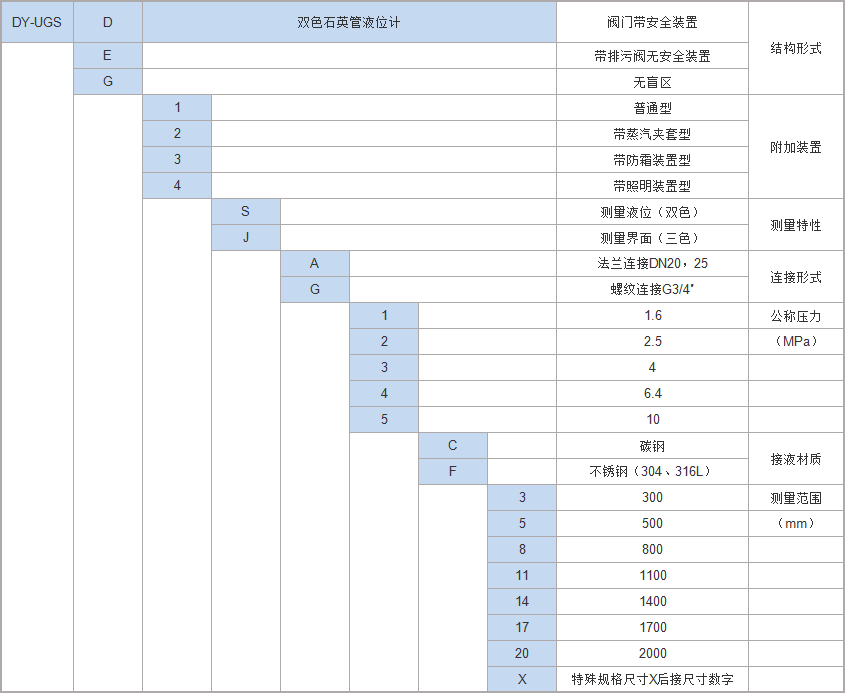

八、产品选型表
