一、产品概述
DY-UQZ浮球液位计由磁浮球、传感器、变送器三部分组成。当磁浮球随液位变化，沿导管而上下浮动，浮球内的磁钢吸合传感器内相应位置上的干簧管，使传感器的总电阻(或电压)发生变化，再由变送器将变化后的电阻(或电压)信号转换成4～20mA的电流信号输出。并可在显示仪上设定上、下限报警，实现对液位的位式控制。 浮球液位计适用于炼油、化工、造纸、食品和制药等行业，也可适用污水处理及各类敞口或带压容器内介质液位的测量，对于地下贮槽和高层水箱的液位测量尤为理想。DY-UQZ浮球液位计是UQK系列浮球液位控制器的拓展产品。该浮球液位控制器输出4~20mA标准电流信号与III型电动仪表配套，可实现液位的自动检测、控制和记录。浮球液位计由不锈钢或防腐材料制成，且具有隔爆的防护性能。
二、结构原理
浮球液位计主要由磁浮球、传感器、变送器三部分组成。当磁浮球随液面的变化，沿导管而上下浮动时，浮球内的磁钢吸合传感器内相应位置上的干簧管使传感器的总电阻值发生变化，再由变送器将变化后的电阻信号转换成4-20mA的电信号输出，并通过数显控制仪或光柱数显仪对液位进行远距离测量，并可在显示仪上设定上、下限报警，实现对液位的远程数字控制。也可以由其它调节器构成液位恒值调节电脑控制系统，实现对液位的PID连续远程控制。
三、适用场合：
浮球液位计适用于炼油、化工、造纸、食品和制药等行业，也可适用污水处理及各类敞口或带压容器内介质液位的测量，对于地下贮槽和高层水箱的液位测量尤为理想仪表。
四、性能特点
1、一体化 液位计设计，安装方便；
2、三线制接线，声波发射强劲；
3、低盲区，高灵敏度；
4、智能信号处理技术，适应各种工况；
5、液位计独到的自动功率控制，自动增益控制；
6、过压过流保护，雷电保护；
7、光电隔离的4~20mA电流输出；
8、失效保护，电流输出22mA；
9、液位计允许较大电流通过的双继电器用于泵控制或报警；
10、带有LCD或LED的大显示窗，便于调试和观察；
11、先进的自夹紧式接线端子，保证接线不松动；
12、声速可调整，测量更准确；
13、全塑料外壳（IP68），耐酸碱，适应恶劣环境；
14、液位计灵活的支架或法兰安装；
15、可选的直流DC24V或交流AC220V供电形式。
五、技术指标
1、变送器总长：≤6000mm（任选）；
测量范围：L ≤5500mm；
安装高度：H ≤5700mm；H – L ≤200mm；
2、变送器准确度±1.5 %（测量高度H ＞1000mm）±1.5 %（测量高度500mm ≤H ≤1000mm）；
3、输出信号：4~20mA两线制；
4、输出负载：90~1KΩ，0~500Ω；
5、接线盒外壳防护：I P65；
6、测量介质温度：- 20 ~ 130℃；
7、测量介质压力：≤0.6 Mpa；
8、测量介质条件：粘度≤0.07PaS。 密度≥0.8g /cm3；
9、浮球：标准供货￠150（导杆为￠25）；
特殊供货￠56（导杆为￠12）； ￠29（导杆为￠7.5）。
10、工作电压： D.C 24V，5A。

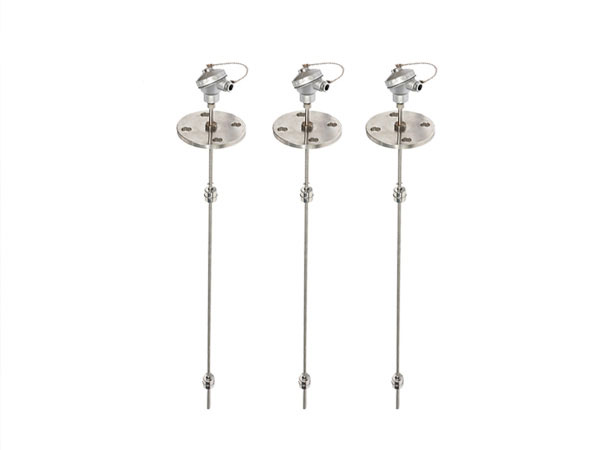

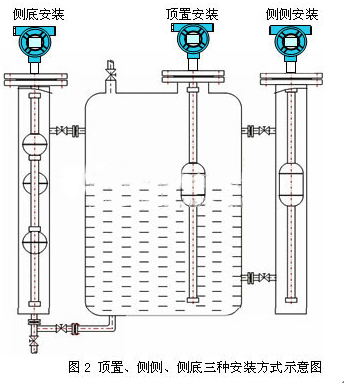

六、液位计分以下四种安装方式：
A：顶置安装 B：侧侧安装 C：侧底安装 D：支架安装
（订货时请用户注明安装形式和引颈长度L值。）对于敞口或非金属容器，可以采用支架安装方式。

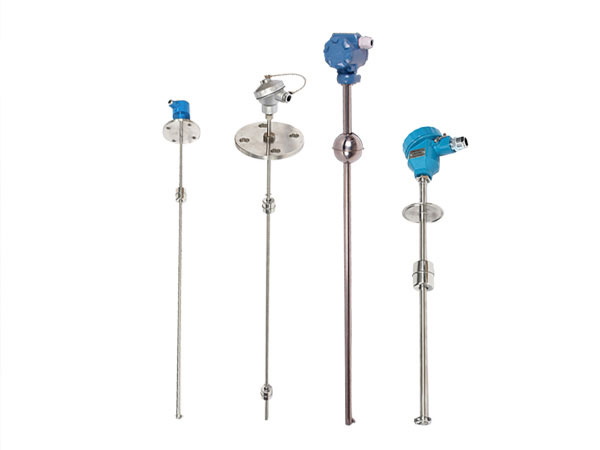

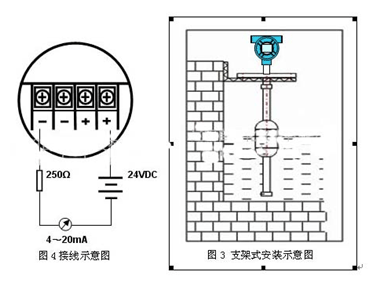

具体形式见图3。
接线方式： (见图4)
七、安装注意事项：
1、仪表应安装在其浮球上下运动时不受妨碍的位置上。
2、被测介质不应含有铁磁性杂质。
3、为了防止运输时浮球在密封管上高速滑落或撞击，引起测量带脱出，故仪表在出厂前， 用卡箍将浮球固定在密封密管底部,磁钢在密封管顶部。用户在安装使用前应先拆去卡箍，将浮球上升至 密封管顶部，然后轻缓地将浮球下移，针针应作相应的转动。
4、仪表的面扳指示为指针式，满度测量时指示数字为喱针方向排列，空度测量时指示数字为逆时 针方向排列。
5、仪表出厂时附有安装法兰，用户应有配管道法兰。
6、仪表的安装位置一般选择在量程之半。

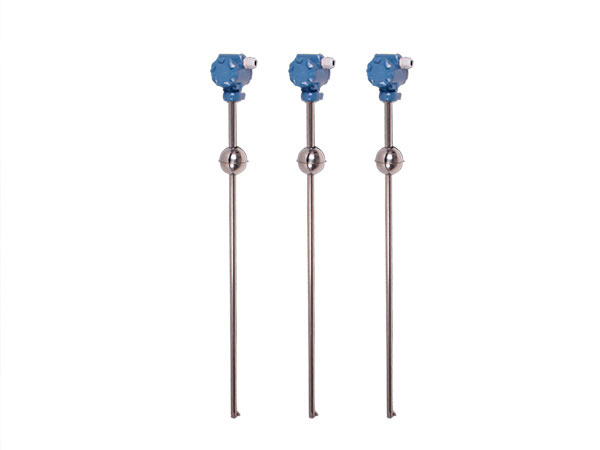

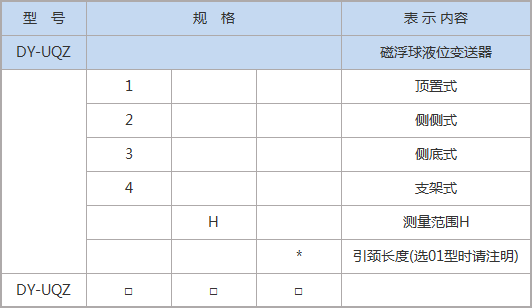

八、产品选型表
