一、产品简介
玻璃板液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。 HG5型玻璃板液位计是按原化工部HG5-1364~1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。在仪表上下阀门内装有安全钢球，当玻璃意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液位继续外流。在仪表的阀端有阻塞孔螺钉，可供取样时用，或在检修时，放出仪表中剩余液体时用。根据连通器原理，通过透明玻璃直接显示容器内液位实际高度。
二、工作原理
玻璃板液位计上、下端安装法兰与容器相连构成连通器， 透过玻璃可直接观察到容器内液位的实际高度。液位计结构主要有透光式、反射式两种。在液位计上下阀门内装有安全钢珠，当玻璃板因意外事故损坏时，钢珠在容器内压力作用下自动密封，防止容器内的液体继续外流。
三、适用场合
玻璃板液位计用来直接指示承压容器和敞口容器中的液位高度，其特点是指示的液位无盲区，它改变了以往无盲区组合式笨重、体积大、难观察等缺陷，它完善了主体通道结构、介质流动通畅，并增强了仪表的防粘稠，防堵塞能力，广泛用于石油、化工、电力、冶金等领域，特别适用重油、渣油和纯氨大贮罐的液位***指示。
四、性能特点
1、显示清晰、无盲区、无间断、连续指示；
2、不渗漏，不堵塞；
3、维护方便。
五、技术指标
1、测量范围: 300、500、800、1100、1400、1700……mm ；
2、工作压力: 6.3MPa；
3、工作温度: ≤200℃；
4、阀门自动封闭压力差:0.2MPa ；
5、蒸汽夹套接头:G1/2″外螺纹；
6、过程连接: DY-UWB型连接螺纹:外螺纹G3/4″或M27×1.5；
7、连接法兰:HG20592～20635-97DN20～DIN）请用户任订货时注明；
8、接液材质:耐热碳素钢；不锈钢。
六、液位计分类及使用范围如下：
1、伴热型玻璃板：主要用于被测介质需要保温的场合；
2、防霜型玻璃板：主要用于被测介质操作温度为-196~0℃，玻璃易结霜的场合；
3、无盲区型玻璃板：主要用于需要连续观测，可视范围内不允许有盲区的场合；
4、双色型玻璃板：主要用于介质为无色透明液体，不易观测液位的场合；
5、防紫外线型玻璃板：主要用于被测介质怕紫外线照光的场合；
6、宽液室型玻璃板：主要用于被测介质黏度比较大或者是要求仪表的容积比较大的场合；
7、照明型玻璃板：主要用于夜间需要观测的场合。
七、产品类型

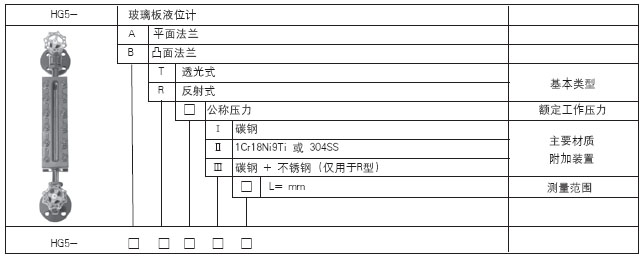

八、产品选型表
