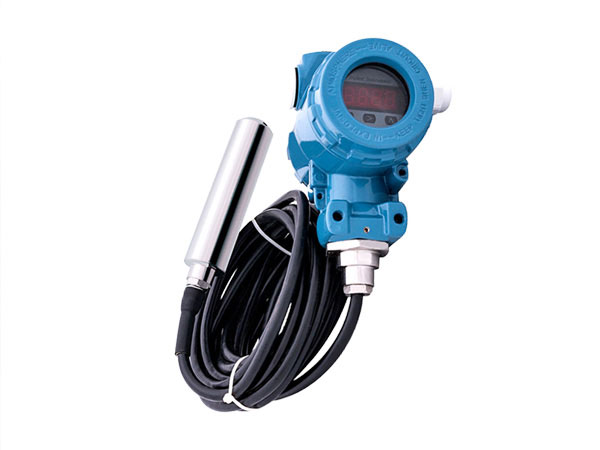

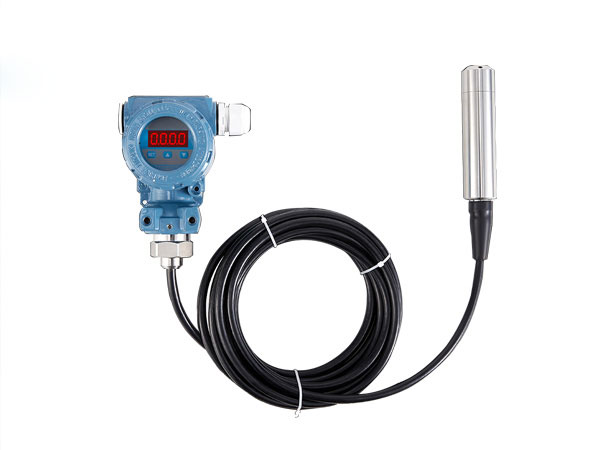

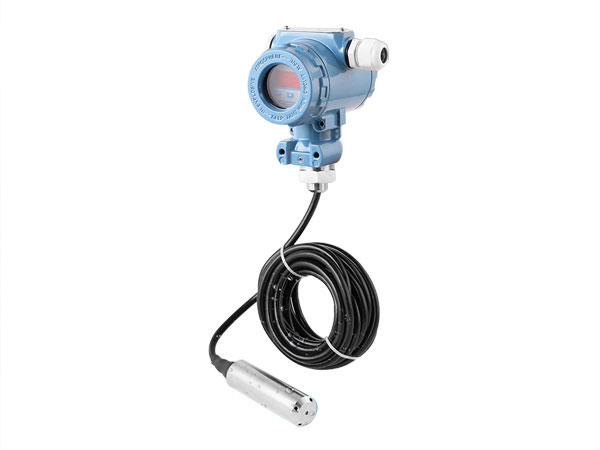

一、产品概述
投入式液位变送器由扩散硅压阻式压力传感器作为测量元件，把与液体深度成正比的液体静压力准确测量出来，并经过信号调理电路转换成标准（电流或电压）信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的测量。产品精度高、体积小，直接投入液体中，即可测量出变送器末端到液面的液体高度，使用方便。适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。
投入式液位变送器采用进口传感器芯片，经过精密温度补偿，并增加了变松电路，使变送器具有4-20mA标准信号输出，可直接与A/D采集系统连接；变送器电路部分选用优质进口元器件，具有反向极性保护，并采用旁路电容滤波和屏蔽措施，使变送器具有防电磁/射频干扰功能；可选的现场显示方式使观察更方便于工作。
二、测量原理
液位计用静压测量原理；当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ = ρ .g.H+ Po式中：
P ：变送器迎液面所受压力
ρ：被测液体密度
g ：当地重力加速度
Po ：液面上大气压
H ：变送器投入液体的深度
同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ .g.H ，显然 , 通过测取压力 P ，可以得到液位深度。
三、适用场合
投入式液位计可适用于 高温、高压、 强腐蚀、 易结晶、防堵塞、防冷结以及 固体粉状、粒状物料等特殊条件下的液位，料 位或物位的连续检测，可广泛应用于各种工业过程中的检测控制。
四、性能特点
1、稳定性好，满度、零位长期稳定性可达 0.2%FS/ 年。在补偿温度 0 ～ 70 ℃范围内，温度飘移低于 0.2%FS ，在整个允许工作温度范围内低于 0.5%FS 。
2、具有反向保护、限流保护电路，在安装时正负***接反不会损坏变送器，异常时送器会自动限流在 35mA以内。
3、固态结构，无可动部件，高可靠性，使用寿命长。
4、安装方便、结构简单、经济耐用。

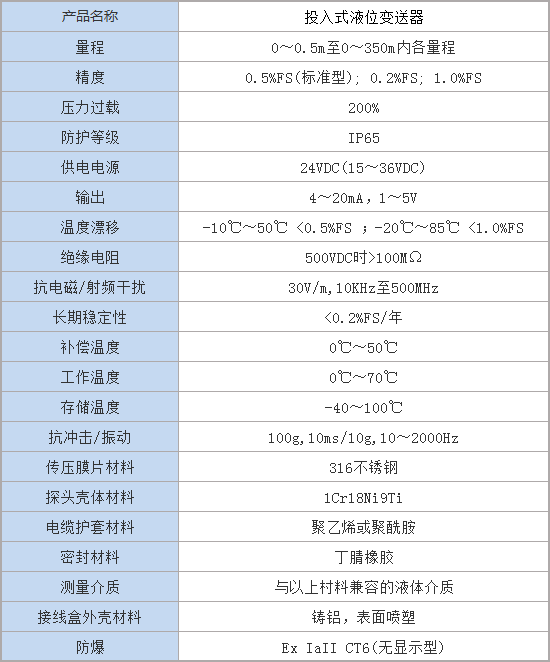

五、技术指标

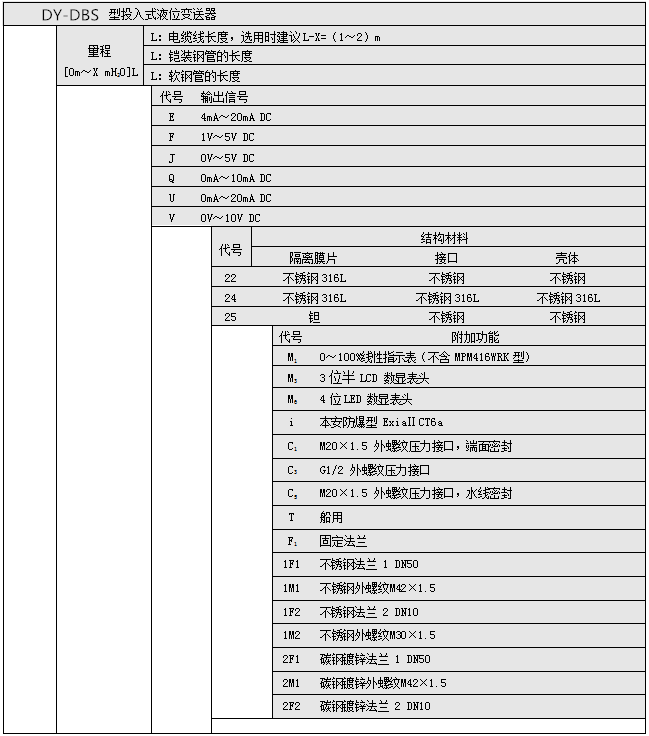

六、产品选型
七、安装与调试方法
1、缆式和杆式液位变送器具有多种安装固定方式，以适应不同现场情况。当现场不能够提供M20×1.5的内螺纹或法兰等工艺设施时，可选择墙壁安装式、水平管架式和垂直管架式等三种安装方式可选择，使您在现场安装时得心应手。
2、在测量流动性较大的介质时，为防止传感器剧烈摆动，用户可选用配重附件，以起到稳定传感器的作用，加配重时一定要要把配重物体放入容器底部，以免拉坏传感导线。
在现场环境较恶劣时，用户应选用传感器防护罩来保护传感器，以免被异物损坏或影响测量的准确性。
3、使用型杆式液位变送器时，如果不是金属容器，则需要把变送器的外壳用一根导线接入容器的底部，否则测量不准确。
本产品在出厂时已经校准，若需要现场调整可采取以下方法：
1、采用智能电路的调试方法：
现场调零------当液位位处于低位时，同时按住“Z"键和“S"键8秒钟后同时松开，再将 “Z" 键按一下，输出电流自动调整到4mA。
现场调满------当液位处于高位时，同时按住“Z"键和“S"键8秒钟后同时松开，再将“S"键按一下，输出电流自动调整到20mA。
2、采用模拟电路的调试方法：
当液位在下限时，用螺丝刀缓慢旋转“Z"电位器，观察电流表的读数接近4mA。
当液位在上限时，用螺丝刀缓慢旋转“S"电位器，观察电流表的读数接近20mA。
如此反复2-3次以上，直到零点和量程都分别为准确的4mA和20mA。
调整好后，应将变送器的盖子拧紧。
八、注意事项
1、凡供货产品均带有使用说明书及合格证，其中有产品编号、技术参数、出厂日期等，请认真核对，以免用错。
2、接供电电源时应严格按照我公司接线说明进行连接。
3、使用中发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门。
4、运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。
