超声波液位计是由高性能的微处理器处理信号的数字式物位仪表。在测量中,超声波脉冲由传感器(换能器)发出声波经物体表面反射后被同一传感器接收,由接收电路,滤波电路,包络电路,转换成处理器可识别的电信号,处理器记录下超声波发射和接收之间的时间,从而计算出传感器到被测物体的距离。

在线咨询全国热线
19962263313

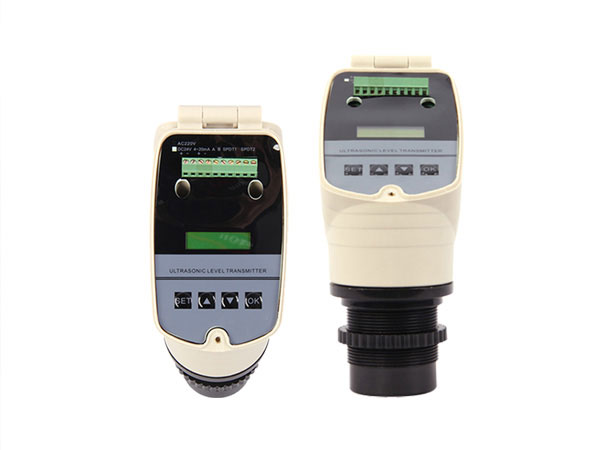

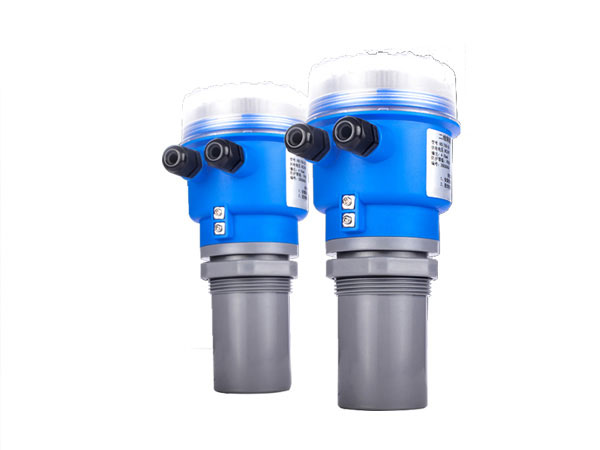

产品描述

一、产品概述

超声波液位计是由高性能的微处理器处理信号的数字式物位仪表。在测量中,超声波脉冲由传感器(换能器)发出声波经物体表面反射后被同一传感器接收,由接收电路,滤波电路,包络电路,转换成处理器可识别的电信号,处理器记录下超声波发射和接收之间的时间,从而计算出传感器到被测物体的距离。 由于采用非接触的测量,被测介质几乎不受限制,可广泛用于各种液体和固体物料高度的测量。超声波液位计具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点,适用酸、碱、盐、防腐、高温等各种领域。超声波液位计可通过4~20mA或RS485(Modbus协议或其他定制协议)连接到显示表或各种DCS系统中,为工业的自动化运行,提供实时的液位数据。

二、测量原理

超声波液位计的工作原理是由换能器(探头)发出高频超声波脉冲遇到被测介质表面被反射回来,部分反射回波被同一换能器接收,转换成电信号。超声波脉冲以声波速度传播,从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。此距离值S与声速C和传输时间T之间的关系可以用公式表示:S=CxT/2。

由于发射的超声波脉冲有一定的宽度,使得距离换能器较近的小段区域内的反射波与发射波重迭,无法识别,不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。

由于采用了先进的微处理器和独特的EchoDiscovery回波处理技术,可以应用于各种复杂工况。换能器内置温度传感器,可实现测量值的温度补偿。

超声波换能器采用声学匹配之技术,使其发射功率能更有效地辐射出去,提高信号强度,从而实现准确测量。

三、性能特点

1、最大量程可达40m   固体料位测量可达25m;

2、最小分辨率1mm;

3、LCD/LED大显示屏;

4、智能信号处理技术;

5、全塑料防腐外壳:防护等级IP67;

6、的换能器结构:小量程物位计法兰安装时,对法兰接管长度无要求;

7、简单的按键设定参数:无需等待容器排空或加满,无需附加的;

8、灵活的安装方式 :螺纹(法兰)、固定孔(支架);

9、探头可加长:适应寒冷地区室外密闭容器安装,防止结霜;

10、配有高低位双继电器:四线制提供此功能;

12、家刘和直流供电形式可选:四线制和分体机主机提供此功能。

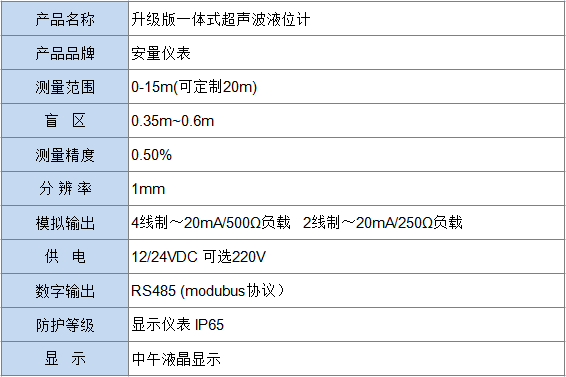

四、技术参数

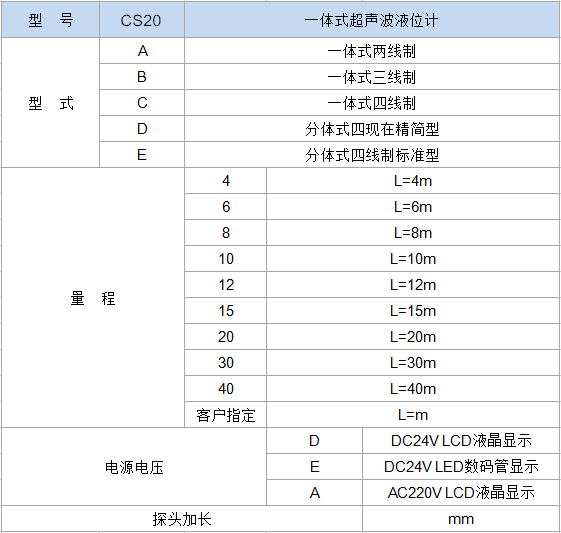

五、产品选型


六、接线形式的选择:

1、两线制:两线制超声波物位计其供电(仅DC24V)与信号输出(D-20mA)共用一个回路,仅使用两条线即可,为标准的变送器形式。

2、三线制:三线制超声波物位计实际上为四线制,其供电(仅DC24V)与信号输出(D-20mA)回路分离,各使用两条线,当它们负端共地相连时,通常使用三条线即可。其优势是发射功率较大。

3、四线制:供电(DC24V或AC220V)与信号输出(D-20mA)回路分离,使用两条线,其优势是发射功率较大,同时提供高、低位继电器输出,增加了新功能。

4、测量量程:

a、根据实际量程选择相应型号的超声波物位计。

b、若被测液体波动剧烈,请选择量程大一级别的型号。

c、固体料位测量的有效量程为液位量程的1/2至2/3。

5、供电形式:

DC24V供电:

a、提供给两线制系列的供电电流能力应不小于30mA。

b、提供给三线制系列的供电电流能力应不小于60mA。

c、提供给四线制系列的供电电流能力应不小于80mA。

AC220V供电:

只能选择四线制系列的产品,供电电流能力应不小于50mA。

七、安装原则:

1、探头发射面到低液位的距离,应小于选购仪表的量程。

2、探头发射面到高液位的距离,应大于选购仪表的盲区。

3、探头的发射面应该与液体表面保持平行。

4、探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。

5、若池壁或罐壁不光滑,仪表安装位置需离开池壁或罐壁0.3m以上。

6、若探头发射面到高液位的距离小于选购仪表的盲区,需加装延伸管,延伸管管径大于120mm,长度0.35m~0.50m,垂直安装,内壁光滑,罐上开孔应大于延伸管内径。或者将管子通至罐底,管径大于80mm,管底留孔保持延伸管内液面与罐内等高。

八、安装注意事项:

1、仪表在室外安装建议加装遮阳板以延长仪表使用寿命。

2、电线、电缆保护管,要注意密封防止积水。

3、仪表虽然自身带有防雷器件,但仪表在多雷地区使用时,建议在仪表的进出线端另外安装专用的防雷装置。

4、仪表在特别炎热、寒冷的地方使用,即周围环境温度有可能超出仪表的工作要求时,建议在液位仪周围加设防高、低温装置。
