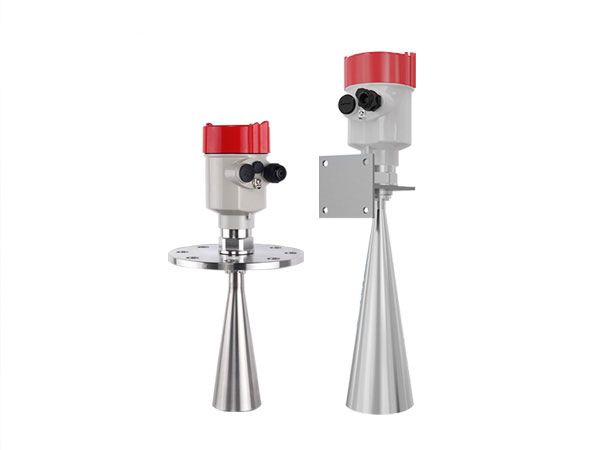

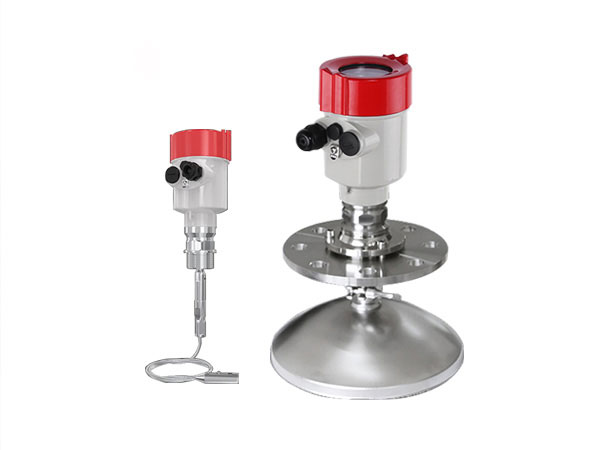

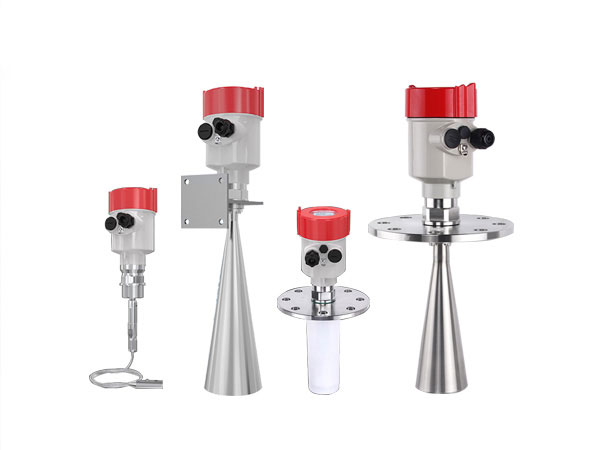

一、产品概述
雷达液位计具有低维护，高性能、高精度、高可靠性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。雷达液位计适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。
二、测量原理
智能雷达液位计采用微波脉冲的测量方法，并可在工业频率波段范围内正常，波束能量低，可安装于各种金属、非金属容器或管道内，对液体、浆料及颗粒料的物位进行非接触式连续测量。适用于粉尘、温度、压力变化大，有惰性气体及蒸汽存在的场合。对人体及环境均无伤害，让顾客买智能雷达买的放心，买的值得。高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保最短时间内稳定和精准的测量。即使工况比较复杂的情况下，存在虚假回波，用的微处理技术和调试软件也可以准确的识别出物位的回波。
输入
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为：L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
三、适用场合
雷达用于对液体、浆料及颗粒料的物位进行非接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。它采用微波脉冲（PTOF）的测量方法，并可在工业频率波段范围内正常工作。波束能量低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。
四、性能特点
1、无盲区，高精度；
2、两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品；
3、不受压力变化、真空、温度变化、惰性气体、烟尘、蒸汽等环境影响；
4、安装简便，牢固耐用，免维护；
5、输出信号为4mA～20mA/HART协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件实现简单的组态设定和编程；
6、测量灵敏，刷新速度快；
7、适用于高温工况，高达200℃过程温度，当采用高温延长天线时可达350℃。
五、技术指标
1、工作频率：6.8GHz；
2、测量范围：缆式：0-35m杆式、同轴式：0-6m；
3、重复性：±3mm；
4、分辨率：1mm；
5、采样：回波采样54次/s；
6、响应速度：>0.2S（根据具体使用情况而定）；
7、精度：<0.1%；
8、输出电流信号：4-20mA；
9、通讯接口：HART通讯协议；
10、过程连接：G1-1/2，G3/4法兰:DN50，DN80，DN100，DN150；
11、过程压力：-1～60bar；
12、电源：24VDC（±10%）纹波电压：1Vpp；
13、耗电量：max22.5mA；
14、环境条件：温度：-40℃～+250℃；
15、外壳防护等级：IP68；
16、防爆等级：EXiaIICT6；
17、两线制接线：仪表供电和信号输出共用一根两芯电缆；
18、电缆入口：M20×1.5（电缆直径5～9mm）。

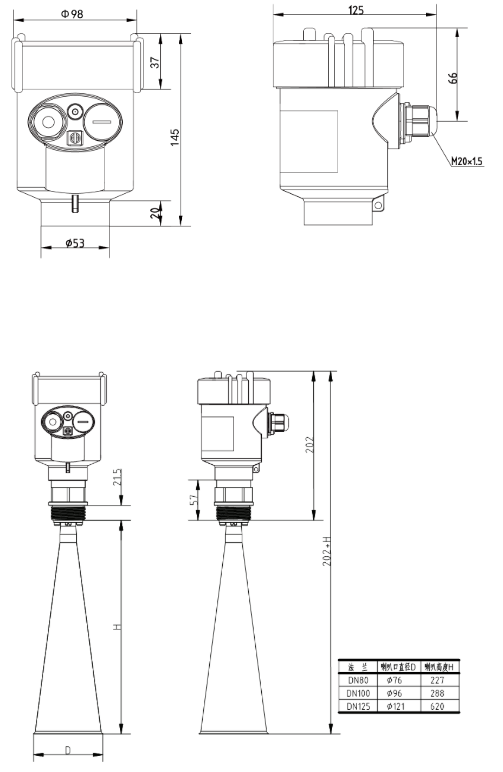

六、结构尺寸
七、安装要求
1、安装在直径的1/4处或1/6处，有足够的安装空间，避免安装在强烈震动的环境中。
2、锥形罐顶部平面，可装在罐顶正中间，可保证测量到锥形底部。
3、有料堆时天线要垂直对准料面。若料面不平，堆角大必须使用万向法兰来调整喇叭角度使喇叭尽量对准料面。
八、测量注意事项：
1、测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。
2、若介质为低介电常数当其处于低液位时，罐低可见，此时为保证测量精度，建议将零点定在低高度为C 的位置。
3、理论上测量达到天线*的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的*至少100mm。
4、对于过溢保护，可定义一段安全距离附加在盲区上。
5、zui小测量范围与天线有关。
6、随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。
7、测量范围超出的动作当测量范围超出时，仪表输出为22mA电流。
