一、产品简介

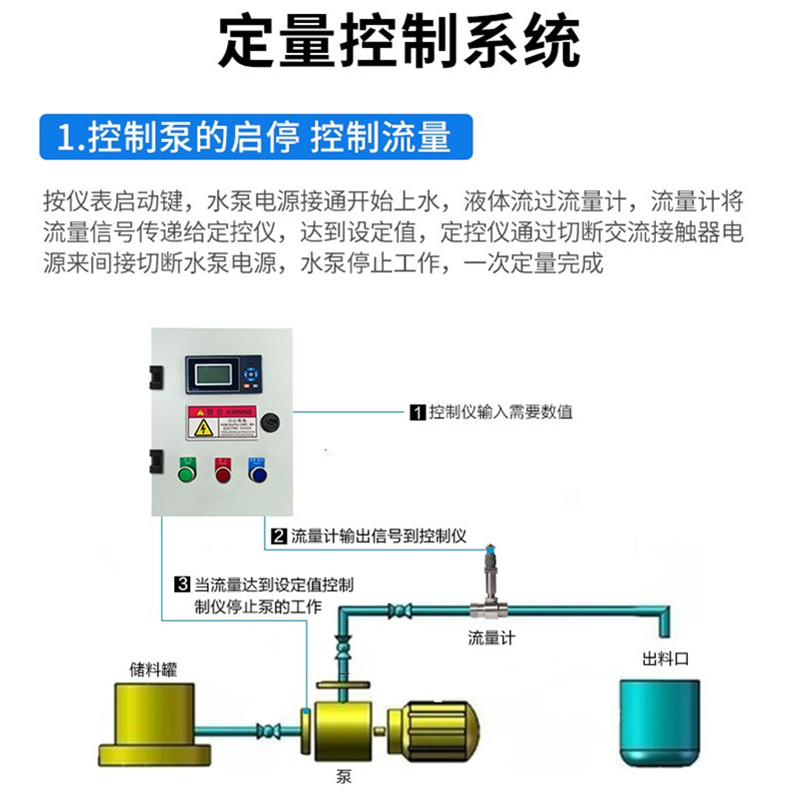

智能定量控制系统具有体积小、重量轻、操作简单，显示读数直观，清晰、可靠性高等明显优点，与靶式流量计、质量流量计、涡轮流量计、电磁流量计、涡街流量计等脉冲输出的流量传感器及电磁阀配套组成流量控制系统，流量表反馈给定量控制仪的脉冲或电流流量信号，当流量累计流量达到设定的数值（定量值），定量控制仪会给电磁阀门或泵一个开关信号，已达到对阀门、泵的启动和关闭控制。实现对加料的自动和手动控制。该系统精度高，操作简单，可现场校准。智能定量控制系统适用于石油、化工、医药、食品等行业气体、液体的流量定量（批量）控制。

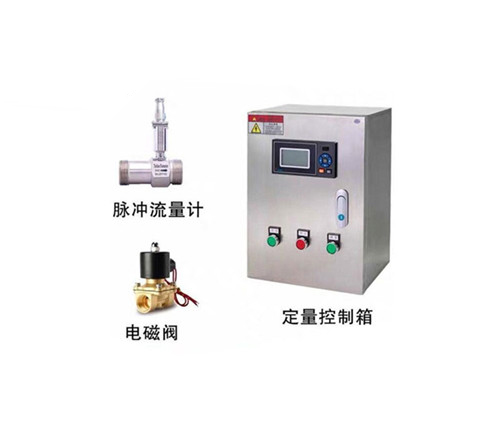

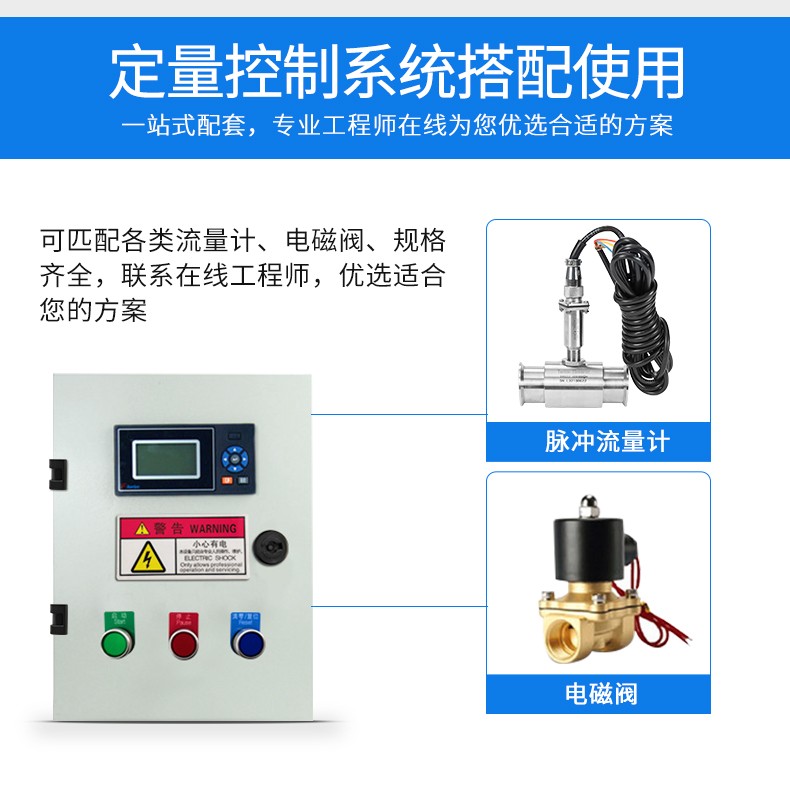

二、系统组成

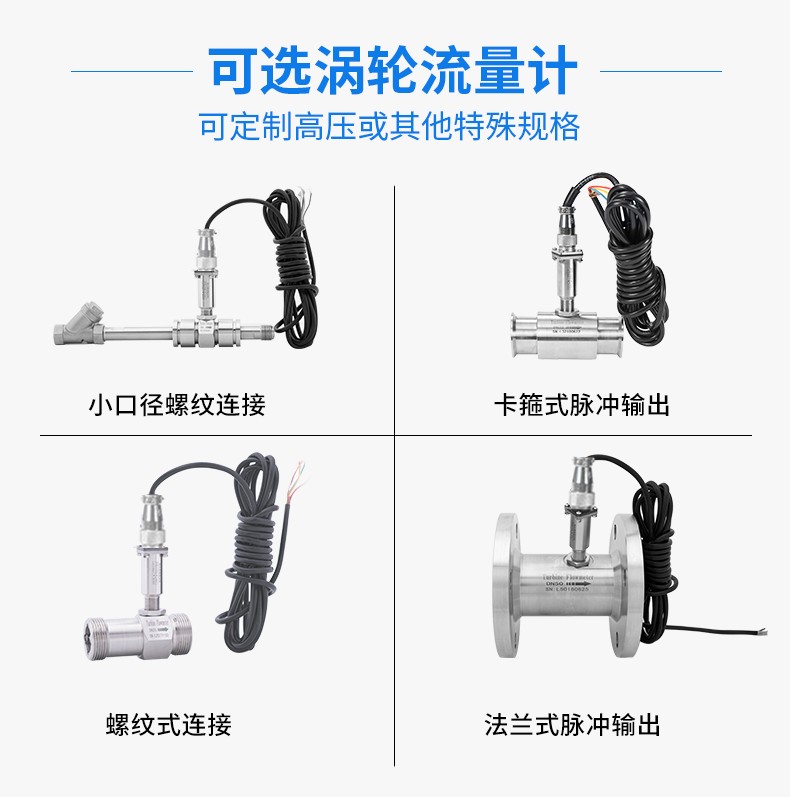

①流量计（流量传感器）：这是自动控制的基础，流量计精度直接影响控制的效果，因此基本要求是测量精度越高越好，不同介质流体选择不同的流量计（流量传感器）。

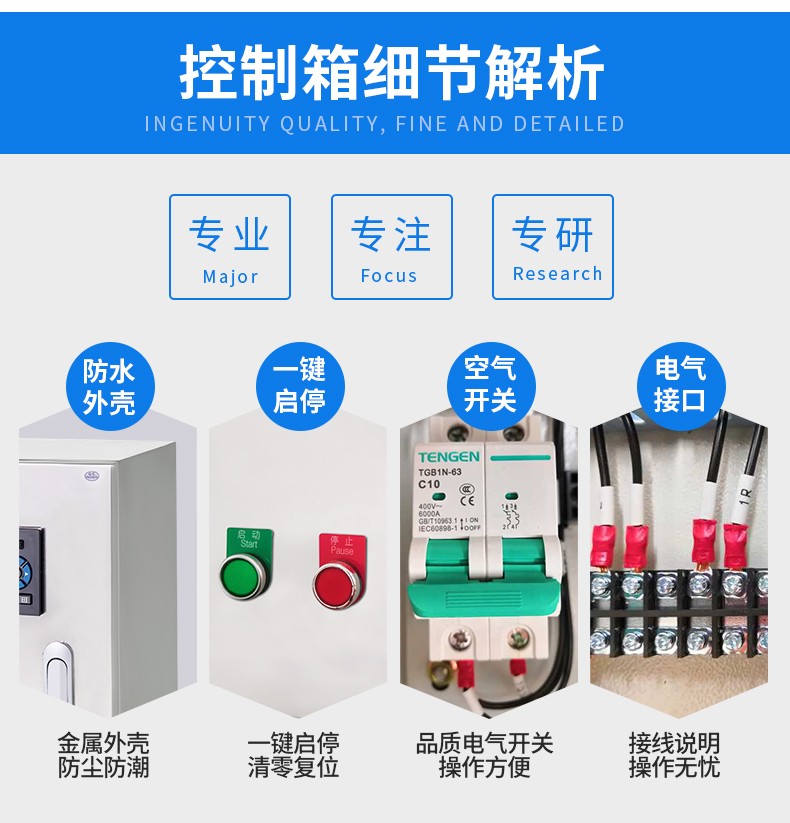

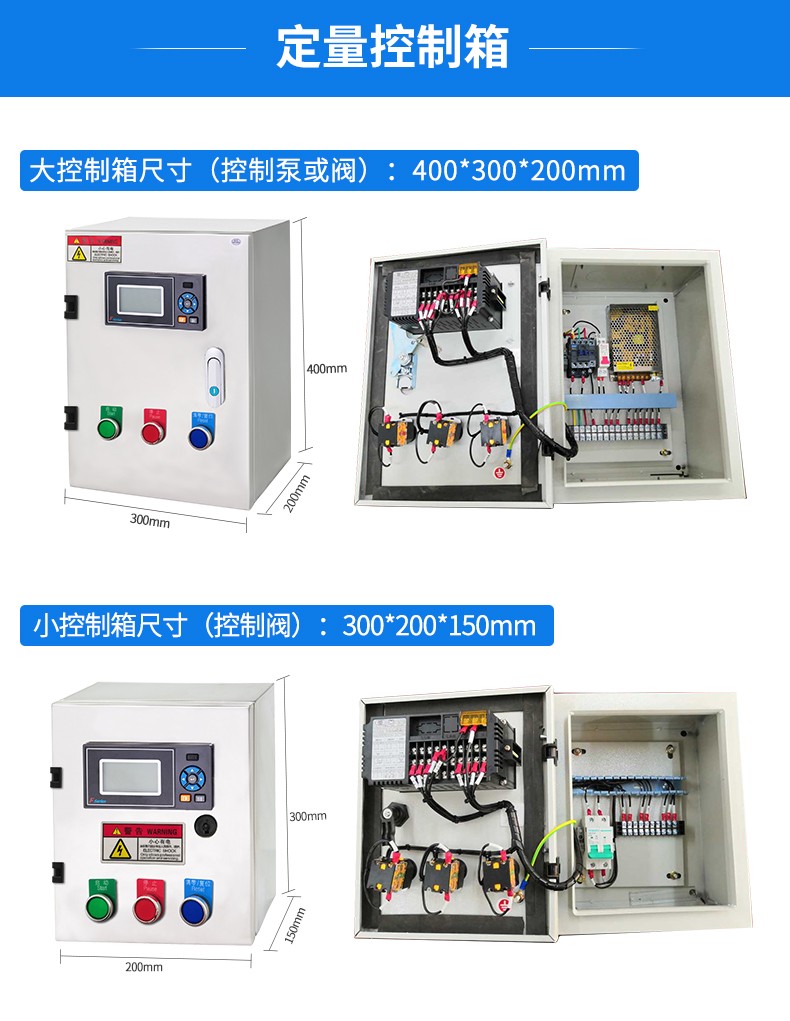

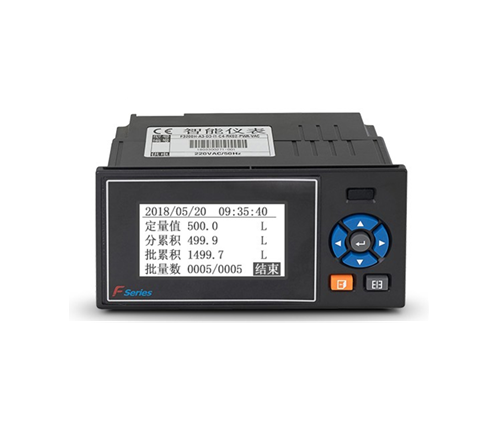

②定量控制仪：内含功能菜单操作控制系统、内部控制线路及组件、外部控制按纽和指示灯等，箱子的标准尺寸可根据客户需求定做，内部供电电源已经到位，外部只需接市电即可其；并可选择输出4-20mA、RS485等信号到其他控制设备上，还可加接打印功能。

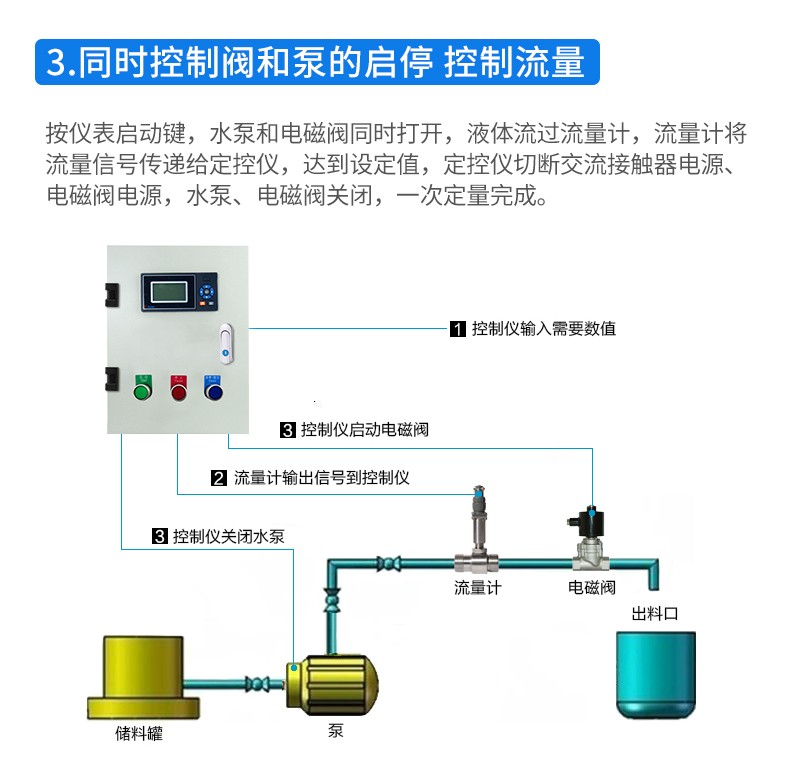

③断流设备：可以单独或同时控制管线的泵和电磁阀、电动阀，输出有多路时可以进行多路转换；控制泵时需要知道泵的功率并在现场加接接触器，接触器的线圈供电由控制器完成；加接电磁阀是因为起到即停即开的作用，有利于控制精度的提高。
三、产品特点
1、智能流量定量控制仪适用于各种液体介质的流量显示、积算、定量控制功能；
2、可以与多种流量传感器配套使用进行显示、定量控制如：电磁流量计、涡街流量计、孔板流量计、涡轮流量计、V锥流量计、阿牛巴流量计、罗茨流量计、椭圆齿轮流量计、双转子流量计、质量流量计等各种流量计；
3、流量输入通道：可接收频率信号和多种模拟电流信号；
4、温度输入通道：可接收多种模拟电流信号；
5、可提供变送器+24V DC，+12V DC供电电源，带短路保护功能，简化系统，节省投资；
6、容错功能：温度/密度补偿测量信号异常时，用对应的手动设定值进行补偿运算；
7、流量再发送功能，输出流量的电流信号，更新周期1秒，满足自动控制需要；
8、仪表时钟和定时自动抄表功能、打印功能，为计量管理提供方便；
9、丰富的自检和自诊断功能使仪表更易于使用和维护；
10、三级密码设定可防止未经授权的人员改变已设定的数据；
11、仪表内部不设任何电位器、编码开关等可调器件，从而提高仪表的耐震性、稳定性和可靠性；
12、通讯功能：能通过多种通讯方式与上位计算机进行数据通讯，组成能源计量网络系统： RS-485； RS-232。

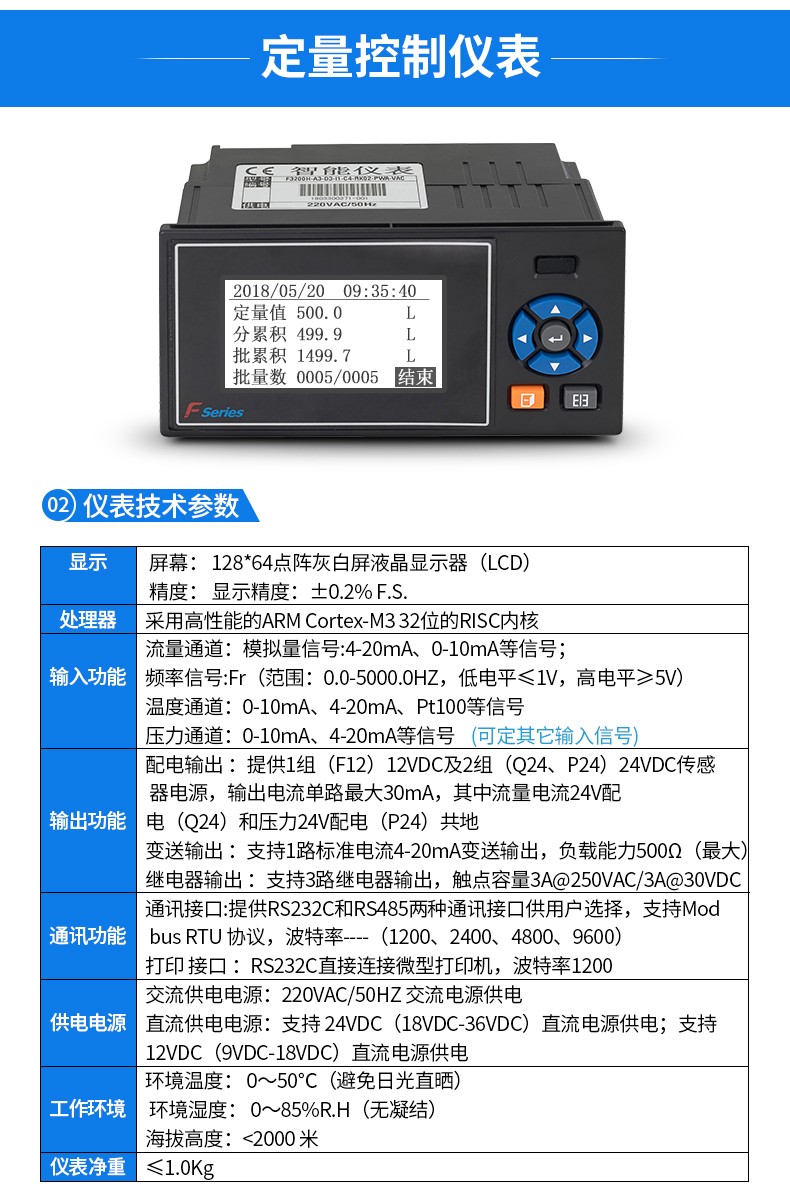

四、技术参数
（1）、输入信号
A 模拟量：
1、热电偶：标准热电偶——K、E、B、J、N、T、S；
2、电 阻：标准热电阻 ——Pt100；
3、电 流：0～10mA、4～20mA——输入阻抗≤250Ω；
B 脉冲量：
1、波 形：矩形、正弦波和三角波；
2、幅 度：大于4V；
3、频 率：0～10KHz（或根据用户要求）。
（2）、输出信号
A 模拟量输出：
1、DC 0～10mA（负载电阻≤750Ω）；
2、DC 4～20mA（负载电阻≤500Ω）；
B 开关量输出
继电器输出——带回差，AC220V/3A；DC24V/6A（阻性负载）。
C 通讯输出
接口方式——标准串行通讯接口：RS－232C，RS－485；
波特率——600，1200，2400，4800，9600Kbps，仪表内部设定。
D 馈电输出
DC24V，负载≤100mA；
DC12V，负载≤200mA。
（3）、产品特性
1、测量精度：±0.2%FS±1字或±0.5%FS±1字；
2、频率转换精度：±1脉冲（LMS）一般优于0.2%；
3、测量范围：-999999～999999字（瞬时值，补偿值）；
0～99999999.9999字（累积值）；
4、分辨率：±1字。
五、订货须知
1、选择合适的流量计：告之测量介质名称、测量管口径、工作压力和温度、流量范围或其他要求，我们给您选型；
2、说明控制的要求：如每次定量值的大小、每天控制的次数、是否每次控制的值都一样以及其他要求；
3、选择断流设备：如已有断流设备请告之其工作电源和功率，我们作量身订制;如需要我们提供断流设备也可以。在此我们建议断流设备请选择电磁阀
或电动阀（在需要延时启动或关闭时）为佳，不要控制泵，同时在管道布置时，以液位差产生流动的动力源为好，这样在控制时为最安全、测量精度也精确各地定量控制。
