一、产品概述
DY-RSL热式气体质量流量计由传感器和信号分析、处理与控制单元两部分构成。传感器一部分测量温度，而另一部分用于加热。前者监控实际过程温度值；后者维持一恒定温度值，使其总是高于实际过程温度且与该过程温度保持恒定的温度差。气体的质量流量越大，冷却效应就越大，维持差分温度所需的能量也就越大。因此，通过测量加热器的能量便可得出被测气体的质量流量。
DY-RSL热式气体质量流量计是利用热传导原理测量气体质量流量的仪表。热式气体质量流量计的传感器由两个基准级热电阻(铂RTD)组成。一个是质量速度传感器T1，一个是测量气体温度变化的温度传感器T2。当这两个RTD置于被测气体中时，其中传感器T1被加热到气体温度以上的一个恒定的温差，另一个传感器T2用于感应被测气体温度。随着气体质量流速的增加，气流带走更多热量,传感器T1的温度下降，要维持T1、T2恒定的温度差，T1的加热功率就要增大。根据热效应的金氏定律,加热功率P、温度差△T（T1-T2）与质量流量Q有确定的数学关系式。
P/△T=K1 K2 f(Q)K3
K1、K2、K3是与气体物理性质有关的常数。
二、产品特点
1、无可动部件、振动影响可忽略；
2、直管段要求不高1-2D；
3、与介质的温度、压力无关；
4、专有高温算法，介质温度可达+510℃；
5、采用高湿算法，实现高精度测量；
6、采用稳定性极高的专利技术铂RTD传感器；
7、采用享有专有技术”平衡结构封装”,介质温度自补偿；
8、专有算法,可实现高线性、高重复性、高精度；
9、量程比宽100:1,可据用户要求可拓展；
10、可实现大管径小流量测量，最小流量可测低至零,分辨率0.001m/s；
11、对流量信号键入12点动态修正，内置10点修正；
12、在线不断流装卸，维护方便。

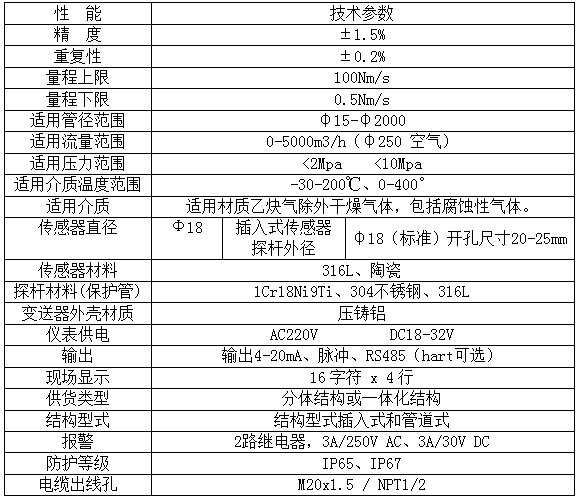

三、技术参数

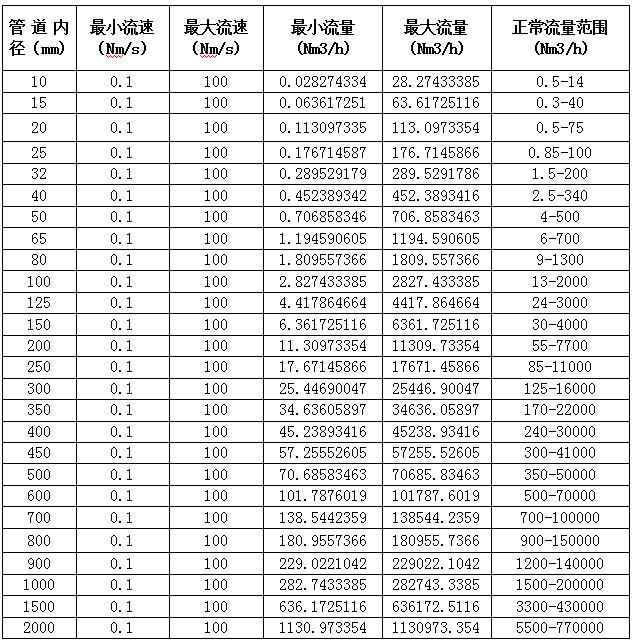

四、流量范围对照表

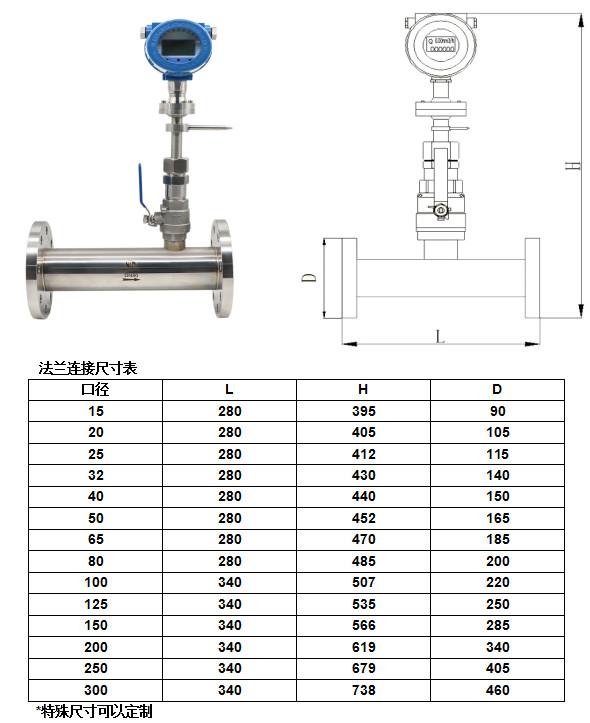

五、外形尺寸
六、产品选型
| DY-RSL | 热式气体质量流量计 | |||||||||
| 公称通径 | 圆形管道 | -AI(20)、A(DN25)、B（DN32）、C(DN40)、D(DN50)、E(DN65)、 | ||||||||
| F(DN80)、G(DN100)、H(DN125)、I(DN150)、J(DN200)、K(DN250)、 | ||||||||||
| L(DN300)、M(DN350)、N(DN400)、O(DN450)、P(DN500)、Q(DN600)、 | ||||||||||
| R(DN700)、S(DN800)、T(DN900)、U(DN1000)、 | ||||||||||
| V(DN1200)、W(DN1400)、X(DN1500)、Y(DN1600),如G，表示公称通径为DN100。特殊规格或大于DN1600的标明实际口径。 | ||||||||||
| 矩形管道 | 对应圆形管道公称通径表示法，例：长500mm，宽400mm，壁厚4mm的表示为P*N*4 | |||||||||
| 安装形式 | G | 管道式 | ||||||||
| C | 插入式 | 1 | 螺纹连接 | |||||||
| 2 | 法兰连接 | |||||||||
| 3 | 在线连接 | |||||||||
| 温度范围 | D | -40℃~+100℃ | ||||||||
| E | -40℃~+200℃ | |||||||||
| F | -40℃-+450℃ | |||||||||
| 公称压力 | A | 0~0.6Mpa | ||||||||
| B | 0~1Mpa | |||||||||
| C | 0~1.6Mpa | |||||||||
| D | 0~2.5Mpa | |||||||||
| E | 0~4Mpa | |||||||||
| F | 0~6.4Mpa | |||||||||
| G | 0~10Mpa | |||||||||
| H | 0~16Mpa | |||||||||
| 本体材质 | S | 304不锈钢 | ||||||||
| Q | 316L不锈钢 | |||||||||
| L | 其他 | |||||||||
| 工艺材质 | 0 | 普通 | ||||||||
| F | 防腐 | |||||||||
| D | 防爆 | |||||||||
| H | 高温 | |||||||||
| 精度等级 | A | 0.5级 | ||||||||
| B | 1.0级 | |||||||||
| C | 1.5级 | |||||||||
| 信号输出 | A | 无输出 | ||||||||
| B | 4-20mA | |||||||||
| C | RS485 MODBUS | |||||||||
| D | HART | |||||||||
| 供电方式 | E | 220V AC | ||||||||
| F | 24V DC | |||||||||
