一、产品概述
金属管浮子流量计又称金属转子流量计、金属转子流量计和金属管流量计。适用于小口径和低流速介质流量测量;工作可靠,维护量小,寿命长;流量计对于直管段要求不高;较宽的流量比10:1;双行大液晶显示,可选现场瞬时/累计流量显示,可带背光单轴灵敏指示;非接触磁耦合传动;流量计全金属结构,适于高温、高压和强腐蚀性介质;可用于易燃、易爆危险场合;可选二线制、电池、交流供电方式;多参数标定功能;流量计带有数据恢复,数据备份及掉电保护功能。
二、测量原理
金属管浮子流量计是被测介质自下而上经锥形测量管时浮子的上下端产生差压形成上升的力,当浮子所受上升力大于浸在流体中浮子重量,浮子便上升,环隙面积就随之增大,环隙处流体流速立即下降,浮子上下端差压降低,作用于浮子的上升力亦随着减少,直到上升力等于浸在流体中浮子重量时,浮子便稳定在某一高度。浮子位置的高低即对应着被测介质流量的大小。浮子内置磁钢,在浮子随介质上下移动时,磁场随浮子的移动而变化。

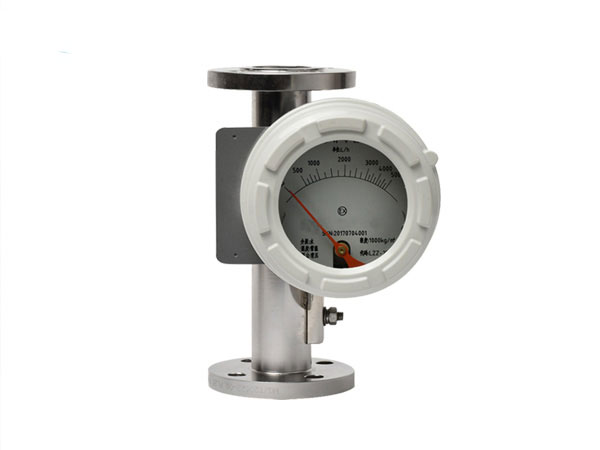

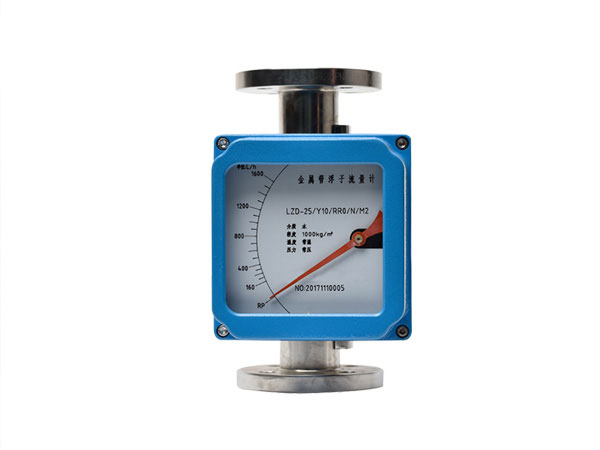

a、对于就地型,由就地指示器中的旋转磁钢与浮子内磁钢耦合,而发生转动,同时带动指针,通过刻度盘指示出此时的流量大小。

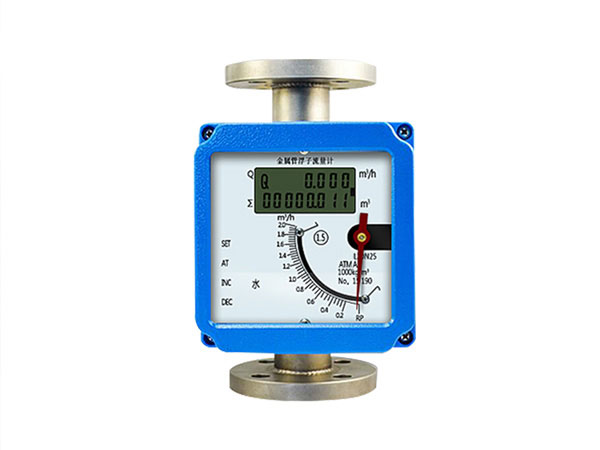

b、对于智能型,由智能型指示器中的一个固态磁传感器将磁场的变化转化成电信号,经A/D变换、微处理器,D/A输出,LCD液晶显示,来显示出流量的大小及累积流量。
三、流量计类型
根据流体入口和出口的方向将产品分成5种类型:垂直型、水平型(又分水平T型、水平弹簧型)、底进侧出型、侧进侧出型、侧进上出型,而每种类型又有标准型、高温型、夹套型等。
水平安装型流量计当口径小于DN50(含)时,选用T型结构的,当大于DN50时,选用弹簧结构的。
流量计连接规格:LZ系列金属管流量计标准型采用GB/T9119-2000法兰标准,法兰标准可根据顾客需求制作;还可选用螺纹连接方式、卡箍连接方式。
磁过滤器:
如果介质中含有铁磁性颗粒,应在流量计入口前安装磁过滤器。
四、应用场合
金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小,检测范围大,使用方便等特点。它可用来测量液体、气体以及蒸汽的流量,特别适宜低流速小流量的介质流量测量。广泛应用于,石油、化工、发电、制药、食品、水处理等复杂,恶劣环境条件,及各种介质条件的流量测量过程中。
五、性能特点
1、全金属结构设计,坚固、简洁、耐高压、耐高温、防腐、使用寿命长;
2、短行程,总高250mm,安装方便 ;
3、机械指针现场指示瞬时流量,LCD液晶显示瞬时流量、累积流量 ;
4、智能型指示器,采用国外信号采集处理芯片,模块化设计,无磁滞后;
5、具有数据恢复、数据备份、掉电保护及错误自诊断功能 ;
6、HART型指示器,二线制24VDC供电,4-20mA标准电流信号输出叠加HART协议;
7、通过HART通讯手操器可进行参数组态和现场调整 ;
8、与PC机串口连接,通过Windows程序,实现现场对仪表进行标定 ;
9、可用于易燃、易爆危险场合;
10、垂直、水平、上进下出、底进侧出、侧进侧出等多种安装形式,法兰或螺纹连接。
六、技术参数
测量范围 | 水:2.5~100000L/h |
空气:0.07~3000m³/h | |
量程比 | 10:1(DN≤100mm) |
5:1 (DN≤100mm) | |
精度等级 | 标准型1.5级,特殊订货可达1.0级 |
最大工作压力 | DN15、DN25、DN40、DN50~4.0MPa |
DN80、DN100、DN150~1.6MPa | |
介质温度 | 普通型:-40℃~100℃ |
高温型:-80℃~250℃ | |
内衬F46氟塑料:-40℃~+80℃,内衬PFTE-40℃~+120℃ | |
环境温度 | 指针式:-40℃~+65℃ |
智能型:-25℃~+65℃ | |
连接方式 | 法兰连接、螺纹连接、卡箍连接 |
电气接口 | M20×1.5(特殊要求可做) |
防护等级 | IP65 |
防爆等级 | 本安:ExibIICT4(配LB987S安全栅) 隔爆:ExdIIBT4 |
介质粘度 | DN15≤5Mpa.s DN25~150≤5Mpa.s |
测量管材质 | 304不锈钢 316不锈钢,304或316L不锈钢内衬FTFE或F46 |
浮子材质 | 304或316(不锈钢);FTFE或F46 |
七、产品选型
管道口径 | 结构形式 | 接液材质 | 附加结构 | |||
A | B | 介质流向 | C | D | ||
DN15 | Y10 | 下进上出 | RRO | 0Cr18Ni12Mo2Ti | F | 防腐型 |
DN25 | Y20 | 横进横出 | RR1 | 1Cr18Ni9Ti | T | 夹套型 |
DN50 | Y30 | 同侧进出 | RP | (聚四氟乙烯) | Z | 阻尼型 |
DN80 | Y40 | 异侧进出 | Ti | (钛合金) | G | 高温型 |
DN100 | Y50 | 底侧进出 | RL | 316L | Y | 高压型 |
DN125 | B | 防爆型 | ||||
DN150 |
八、流量范围
耐腐通径 | 普通通径 | 测量范围 | 最大压力损失 | ||
DN(mm) | DN(mm) | 空气20℃ m3/h | 水(20℃)(L/h) | 空气(KPa) | 水(KPa) |
15 | 15 | 0.05-0.5 | 1.6-16 | 7 | 6.4 |
0.07-0.7 | 2.5-25 | 7.1 | 6.5 | ||
0.11-1.1 | 4.0-40 | 7.2 | 6.5 | ||
0.18-1.8 | 6.0-60 | 7.3 | 6.6 | ||
0.28-2.8 | 10-100 | 7.5 | 6.6 | ||
0.40-4.0 | 16-160 | 8 | 6.8 | ||
0.70-7.0 | 25-250 | 10.8 | 7.2 | ||
1.00-10 | 40-400 | 10 | 8.6 | ||
1.60-16 | 60-600 | 14 | 11.1 | ||
25 | 80-800 | 14 | |||
25 | 3.00-30 | 100-1000 | 7.7 | 7 | |
4.50-45 | 160-1600 | 8.8 | 8 | ||
7.00-70 | 250-2500 | 12 | 10.8 | ||
11-110 | 400-4000 | 19 | 15.8 | ||
50 | 500-5000 | 16.2 | |||
50 | 18-180 | 600-6000 | 8.6 | 8.1 | |
25-250 | 1000-10000 | 10.4 | 11 | ||
80 | 40-400 | 1600-16000 | 12.6 | 17 | |
80 | 50-500 | 2000-20000 | 15.5 | 6.3 | |
100 | 75-750 | 2500-25000 | 17.2 | 8.1 | |
100 | 100-1000 | 4000-40000 | 9.5 | ||
125 | 160-1600 | 6000-60000 | 10 | ||
125 | 250-2500 | 8000-80000 | 16 | ||
150 | 10000-100000 | 20 | |||
300-3000 | 12-120m3/h | 20 | |||
400-4000 | 15-150m3/h | 25 |
九、安装规范
1、金属管浮子流量计使用范围很广,而且结构简单,安装方便。在安装的时候不需要太注意安装的方式,安装位置等等,其实这个想法是错误的,只有正确的安装才能带来最好的工作效率和安全保障;
2、对于安装的场地,就应该要谨慎,一定要选择合适的场所,切忌选择高温热源及强烈震动等不利场合;
3、安装时,注意把传感器在水平管道的位置,不要忽视了这点,一般都要侧装;
4、关于安装时传感器还有一个重点,就是层管道需要是保温的;
5、为便于检修和更换流量计,在仪表安装时需接旁道管路;
6、通常情况下,对于上下游正确的安装,千万要确保它一定要有充足的直管段;
7、当被测介质较脏时,应及时清洗管子与浮子;
8、流量计必须垂直安装,所测流体自下而上经流量计,进出口保证有5倍仪表口径的直管段,对于新安装的管路,流量计安装前应将管道冲洗干净;
9、在流量计上游应安装阀门,在下游5~10倍仪表口径处安装流量调节阀。对于小口径仪表在上游应安装过滤器,若被测介质中含有磁性物质,则应在流量计前安装磁过滤器。
