一、产品概述

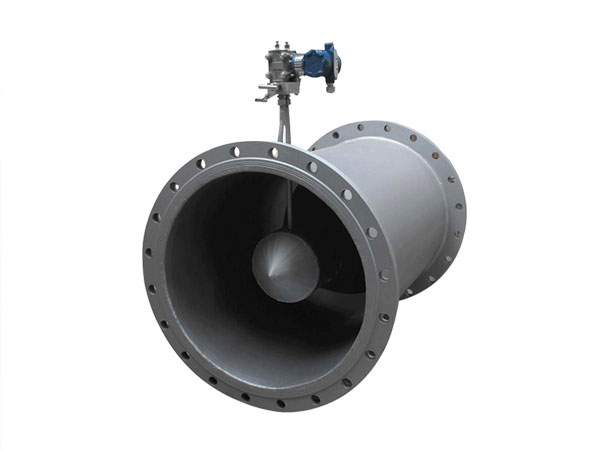

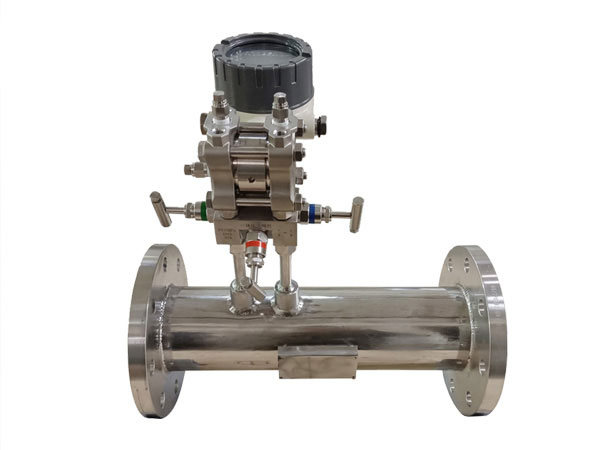

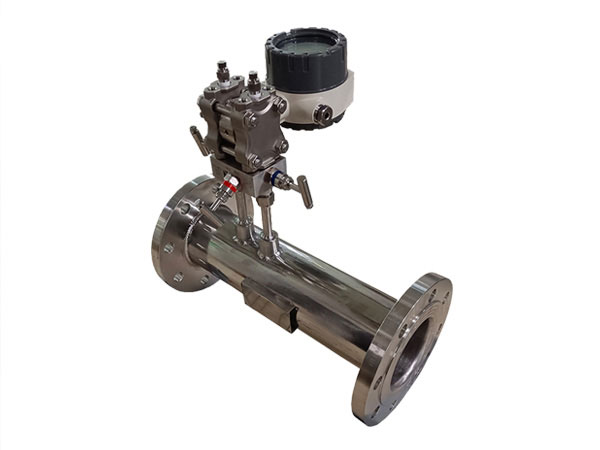

V锥流量计属于边壁收缩式节流装置。是一种基于差压原理进行流量测量的流量仪表。其结构是在管道中心悬挂一个与管道同轴的V形锥体。流体经过时，V形锥体将流体逐渐地节流收缩到管道的内边壁。V形锥流量传感器与差压变送器、显示仪表（或计算机）组成可实现流量的测量。V形锥特殊的结构具有很多的优点：如直管段要求短，适合脏污介质的测量，重复性好，相对孔板使用寿命长等等。因此可广泛应用于冶金、电力、化工、供热等工业的流量测量中。
二、产品特点
1、所需直管段短： V形锥特殊的结构能减弱速度分布中的凸形状，使其具有整流的特性。正是这种自整流的特性，使其对前后直管段的要求大大缩短。一般上游0～3D，下游0～1D。
2、使用寿命长、长期稳定性好：V形锥具有自混合器的功能。当非均相流体流经V形锥时，非均相流体会自行混合而变成均速流体，从而达到有效的流量测量。
3、重复性在0.1％左右, 流出系数不确定度为±0.5％：V形锥的相对压力损失低于孔板，V形锥总体差压又低于孔板(相同工况和β值下),因此V形锥的总体压损低于孔板。

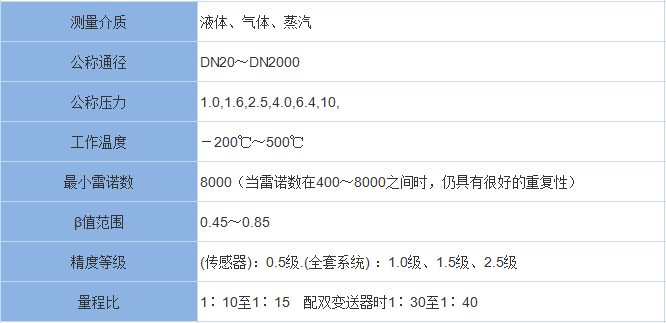

三、技术参数

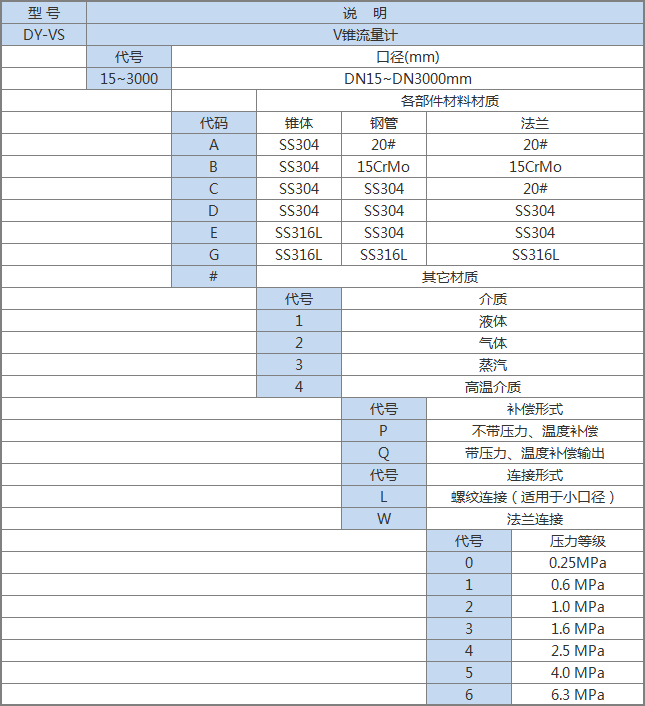

四、产品选型表
五、订货须知
订货时请详细提供以下数据：
1、被测介质 ；
2、大、常用、 小流量 ；
3、工作压力、工作温度 、 高压力、 高温度；
4、介质密度、粘度 ；
5、管道材质、内径、外径 ；
6、现场管道敷设情况和局部阻力件形式。
注：V锥流量计需选配：差压变送器、三阀组、针型阀、冷凝罐、冷凝圈、压力变送器、温度变送器、智能计算仪。

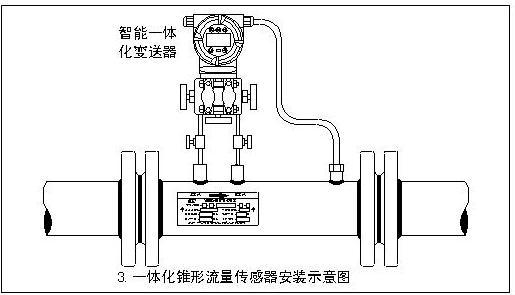

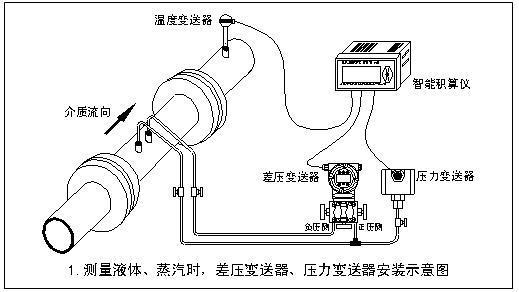

六、安装示意图
