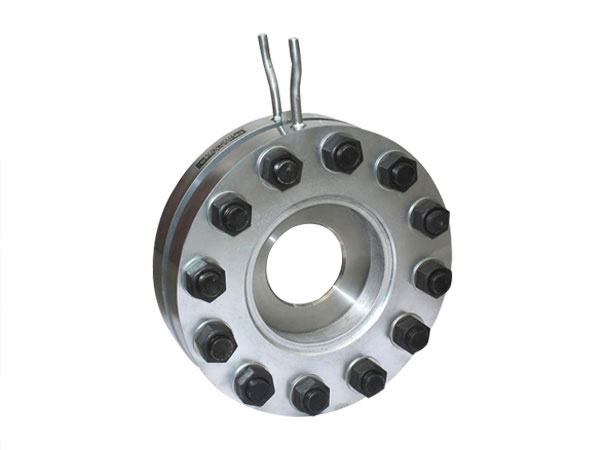

一、产品概述
差压式孔板流量计又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成，广泛应用于气体、蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定，使用可靠等特点。 孔板节流装置是标准节流件可不需标定直接依照国家标准生产，1.国家标准GB2624-81‹流量测量节流装置的设计安装和使用；2.国际标准ISO5167‹国际标准组织规定的各种节流装置；3.化工部标准GJ516-87-HK06。
二、产品特点
1、采用进口单晶硅智能差压传感器；
2、高精度，完善的自诊断功能；
3、结构简单、牢固，性能稳定可靠，使用期限长，价格低廉；
4、应用范围广，全部单相流皆可测量，部分混相流亦可应用；
5、标准型节流装置无须实流校准，即可投用；

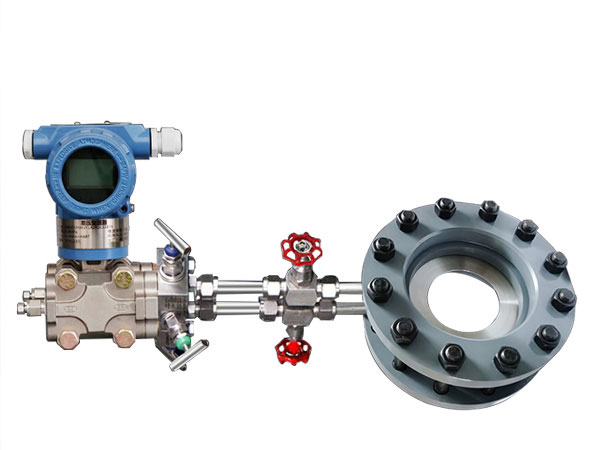

6、一体型孔板流量计安装更简单，无须引压管，可直接接差压变送器和压力变送器；
7、可同时显示累计流量、瞬时流量、压力、温度；
8、具有在线、动态全补偿功能外，智能孔板流量计还具有自诊断、自行设定量程；
9、配有多种通讯接口；
10、量程范围宽、大于10：1。
三、用途、特点及使用范围
1、用途：节流式差压流量计由三部分组成：节流装置、差压变送器和流量积算仪。节流装置是直接安装于管道上的一次元件，差压变送器和积算仪属于二次元件。它主要用于流经管道各种气体（纯净的或含粉尘的）、蒸汽（饱和或过热）和液体（导电或不导电；强腐蚀性；粘稠或含有微小颗粒脏污）流量。可直接测量体积流量或质量流量。
2、差压式流量计（标准孔板）的使用条件、特点及适用范围
a、使用条件：
1、在测量段，流体必须充满圆管，并连续不断地流经节流装置；
2、流体在物理上和热力学上必须是均匀的单相流体；
3、节流装置所测得流体必须是稳定流，或可看作是稳定的缓慢变化的流体，不适用于脉动流和临界的流量测量；
b、特点及适用范围：
1、标准节流装置无须实流标定即可保证其测量精度。（在所有流量计中是唯一的）；
2、适用被测介质非常广泛，几乎可用于所有气体、蒸汽和液体的流量测量；
3、适用直径比β为0.22~0.75，雷诺数ReD≥5000 管道直径DN50~1000mm，允许外推到5000mm。β=d/D，d—孔板开孔直径；D—管道实际内径
4、使用压力可高达32MPa，也可用于负压；
5、介质温度范围：-30℃～+650℃；
6、智能型差压式流量计采用智能差压变送器，可根据被测对象流量的变化，通过按键或通讯方式现场设定差压值（规定范围内），从而改变流量范围，使系统流量范围度大大拓宽；
7、无可动部件，机构安全可靠，使用、操作简单、易掌握，免维修；
根据中华人民共和国国家标准GB/T2624-93 和国际标准ISO5167-1 规定，节流装置适用的流量量程比为3（即最大与最小适用流量之比），在个别情况下允许量程比为4，如果量程比大于上述值，则在使用同一台差压计时在小流量时的测量误差很大。
四、分类
①按法兰夹装方式分类
1、焊接式 2、法兰夹装式
②按取压方式分类
1、角接钻孔取压； 2、角接环室取压 3、法兰取压； 4、径距取压；
五、结构及简图

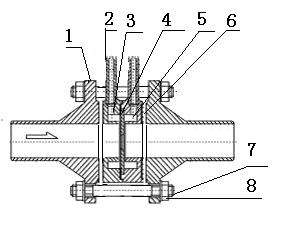

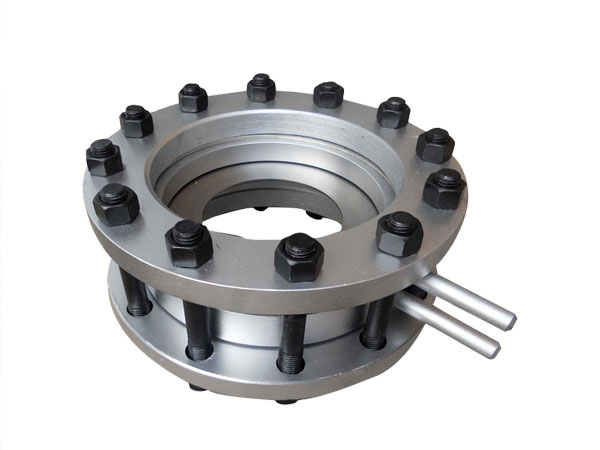

① 图 1标准环室孔板节流装置结构图
1、法兰 2、导压管 3、前环室 4、节流件 5、后环室 6、密封垫片 7、螺栓 8、螺母

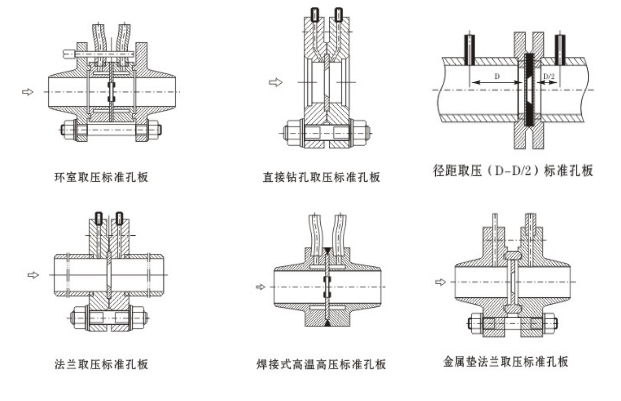

②图2各种标准孔板结构图

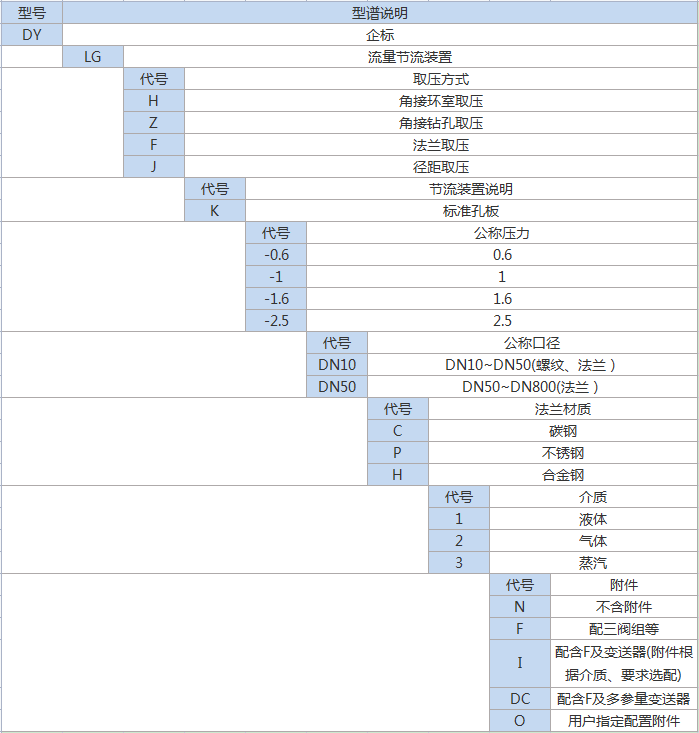

六、产品选型表
