一、产品概述
DY-LUX旋进旋涡流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿，是石油、化工、电力、冶金等行业用于气体计量的理想仪表。DY-LUX旋进旋涡流量计可广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量，是目前油田和城市天然气输配计量和贸易计量的常用产品。
二、工作原理

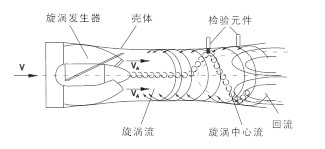

流量传感器的流通剖面类似文丘利管的型线。在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理并在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。
三、产品特点
1、无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；
2、实现了机电一体化，日常的计量过程不需人工值守；
3、工艺安装条件不苛刻，仪表上、下游直管段可较孔板和涡街流量计大大缩短；
4、系统的测量准确度能够满足目前的贸易计量要求(≤1.5%)；
5、流量测量范围较宽（qmax/qmin=15～20），可在孔板和涡街流量计无法涉足的部分小流量区域进行有效工作；
6、体积小、重量轻，离线标定较为方便；
7、流量计集流量探头、微处理器、压力、温度传感器于一体, 采取内置式组合,使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；
8、转换器可输出频率脉冲、4～20mA模拟信号，并具有RS485接口，可直接与微机联网，传输距离可达1.2km；
9、多物理量参数报警输出，可由用户任选其中之一；
10、表头可180度随意旋转，安装使用简单方便；
11、只需定期更换电池(微功耗)及被测介质的参数。
12、压力损失较大；流通介质为气体时，压力损失约为涡街流量计的3～4倍。

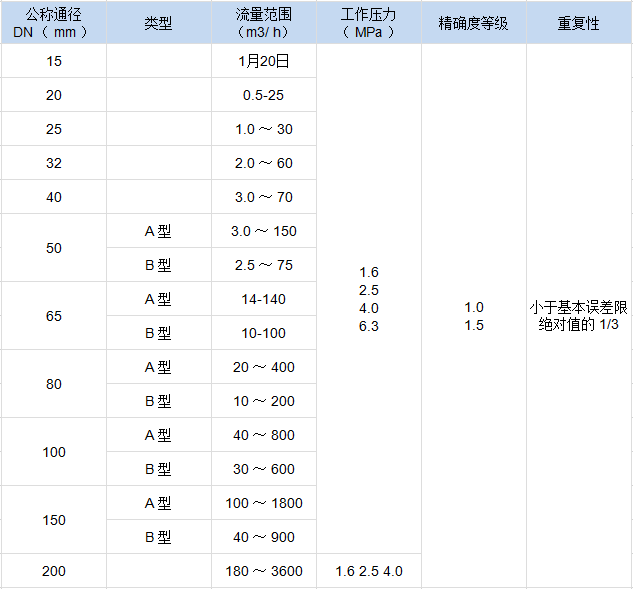

四、技术参数
注：此流量范围上限可扩大1.5倍，保证正常使用。
1、准确度：为温度、压力修正后的系统精度；
2、A、B用以区别相同通径不同流量范围。

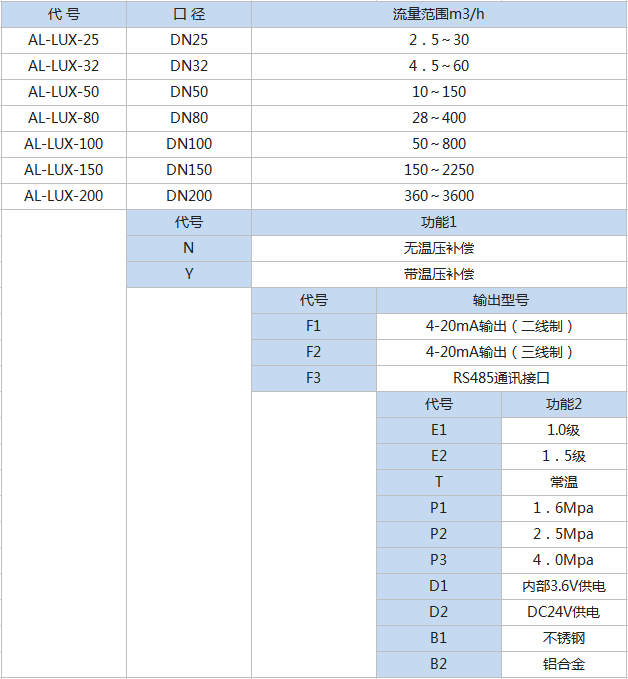

五、产品选型
六、安装和使用

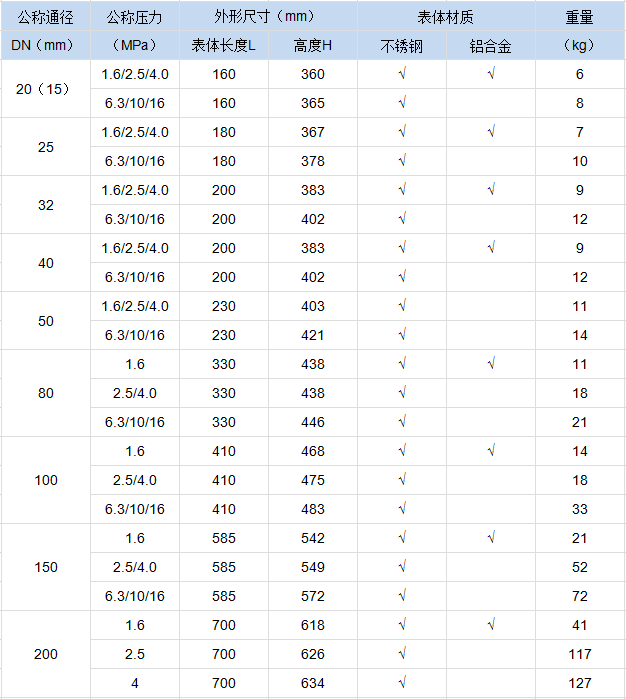

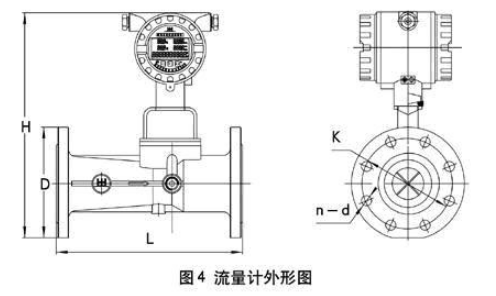

1、流量计外形尺寸（图4）
2、流量计的安装
①流量计应根据流向标志安装。
②流量计可水平、垂直或任意角度倾斜安装。

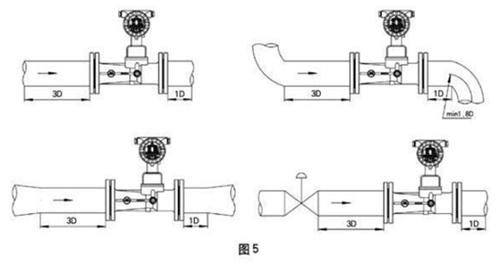

③上下游直管段要求见（图5）
④被测介质内除含有较大颗粒或较长纤维性杂质外，一般无需安装过滤器。
⑤流量计周围不应有强外磁场干扰及强烈的机械振动。
⑥流量计必须可靠接地。

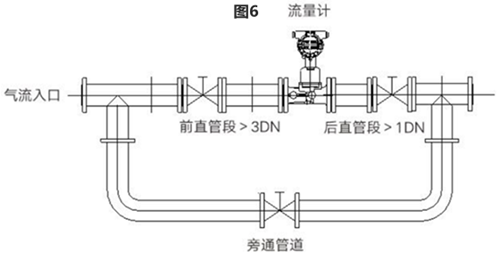

⑦为了不影响流体正常输送和便于维护，要求安装旁通管道，并保证前≥3DN、后≥1DN的直管段（图6）。
