一、产品概述
涡街流量计主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。其特点是压力损失小，量程范围大，精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小，仪表参数能长期稳定。
二、测量原理：
涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：
f = St × V/d 式中:
f 涡街发生频率 （Hz）
V 旋涡发生体两侧的平均流速（m/s ）
St 斯特罗哈尔系数（常数）
这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。
三、产品特点
1、可在很宽的流量范围内精准测量气体、液体和蒸汽的流量而不受流体物理性质的影响；
2、不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温，高压；
3、无可动部件、无孔洞缝隙设计，产品无磨损、耐脏污，无须机械维修，使用寿命长；
4、采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上；
5、温压补偿一体化设计；
6、同时显示流量值与累计流量值,不必轮流切换；
7、采用抗振动探头，有效消除外界振动影响；
8、量程比宽达20：1；
9、仪表整体结构设计合理，动态测量范围宽，压力损失小；
10、现场液晶显示，脉冲、4～20mA输出或485通迅，可与工业自动化系统连接。

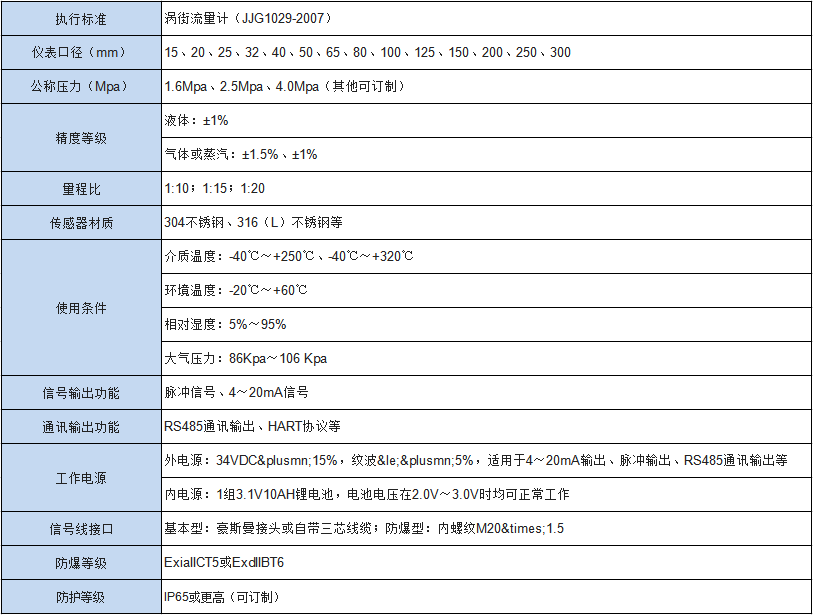

四、技术指标

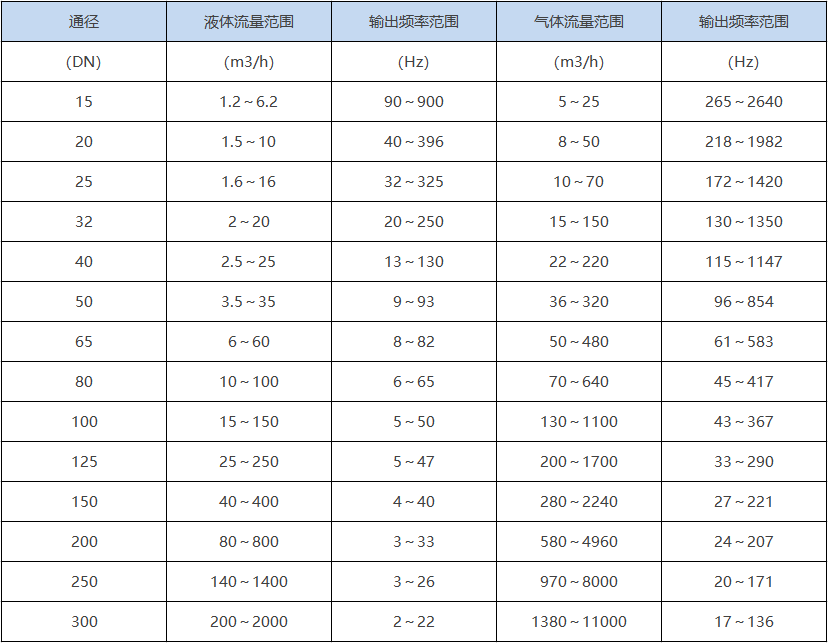

五、流量范围表
表1、液体与气体(单位：m3/h)

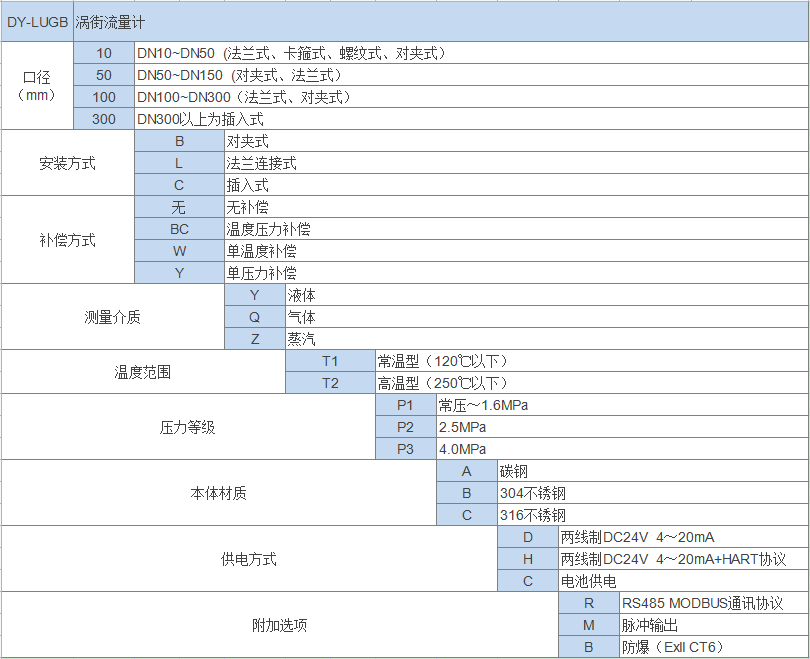

六、产品选型
