电磁流量计

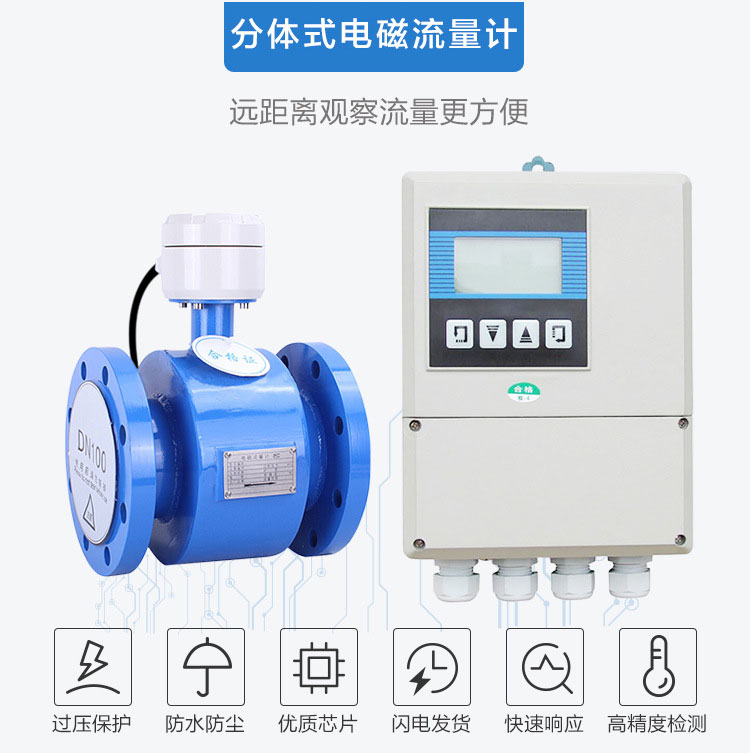

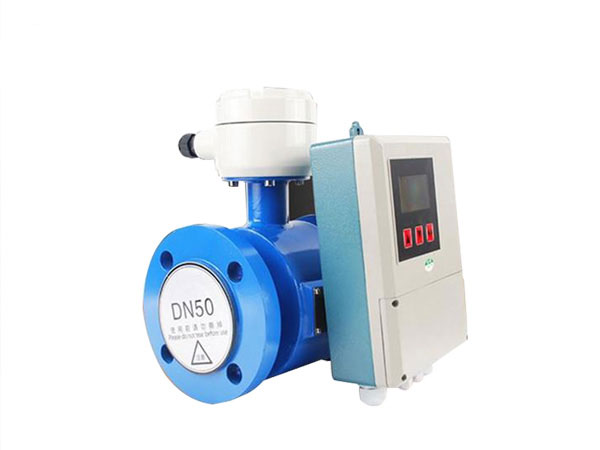

分体式电磁流量计

分体式电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。优点是压损小,可测流量范围大。分体式电磁流量计用于测量封闭管道中导电液体和浆液体的体积流量,适用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、电力、造纸、食品等行业,与计算机配套可实现系统控制。

在线咨询全国热线
19962263313
产品描述

一、产品概述

分体式电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。优点是压损小,可测流量范围大。分体式电磁流量计用于测量封闭管道中导电液体和浆液体的体积流量,适用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、电力、造纸、食品等行业,与计算机配套可实现系统控制。最大流量与最小流量的比值一般为20:1以上,使用的工业管径范围宽,可测量DN10~DN2000范围内的管径,输出信号和被测流量成线性,精确度高,可测量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。广泛应用于化工、冶金、轻纺、造纸、环保、食品、生活污水、工业污水、冷却水、自来水厂等工业部门以及市政管理、水利建设、河流疏浚、楼宇供水计量等领域的流量计。

二、产品特点

1、流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。

2、测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命比较长。

3、由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。

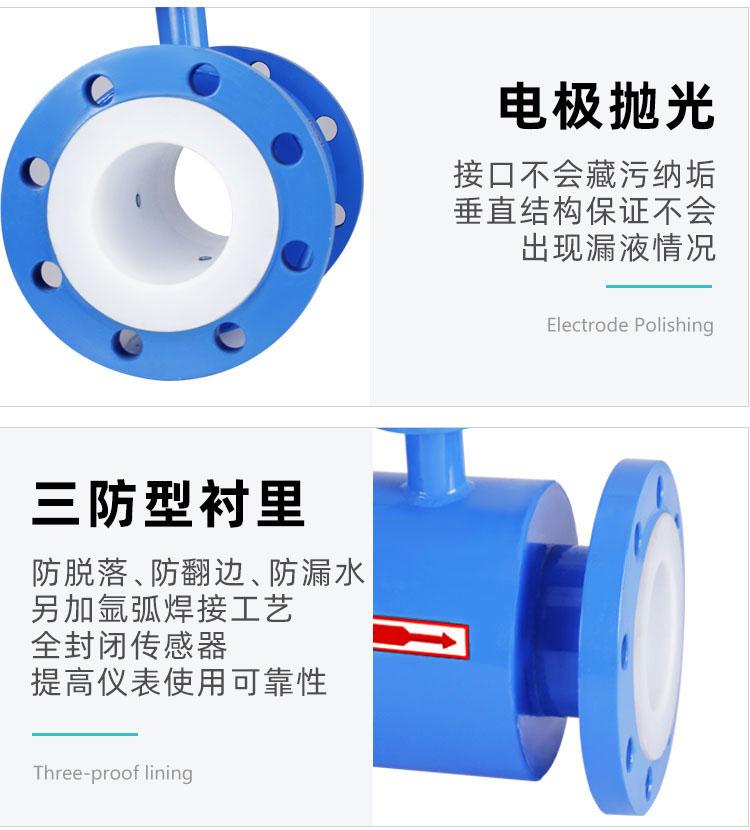

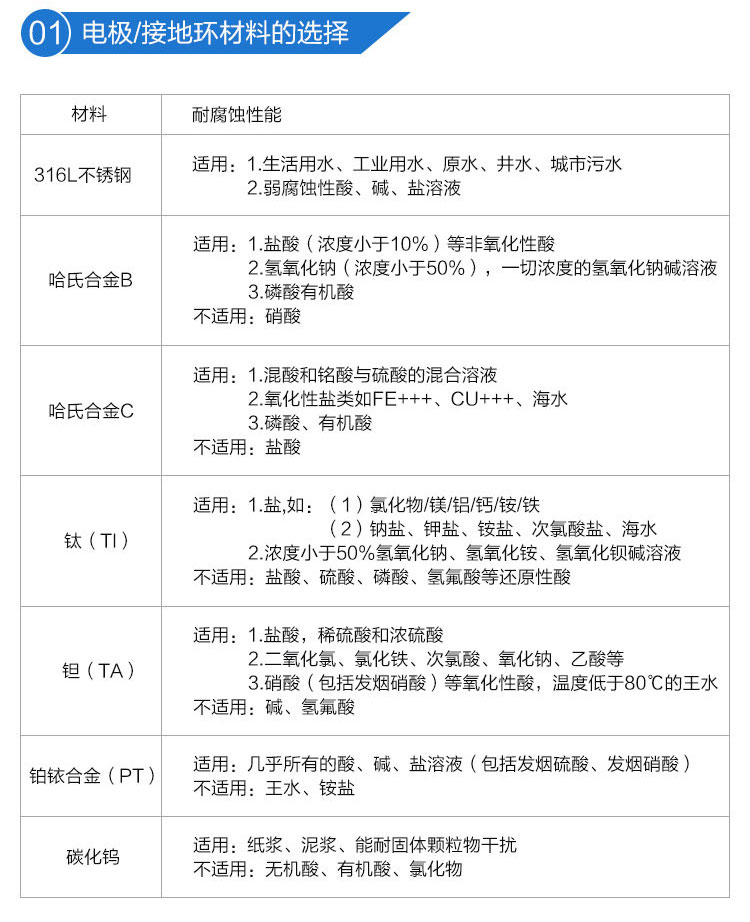

4、传感器部分只有内衬和电极与被测液体接触,只要合理选择电极和内衬材料,即可耐腐蚀和耐磨损。

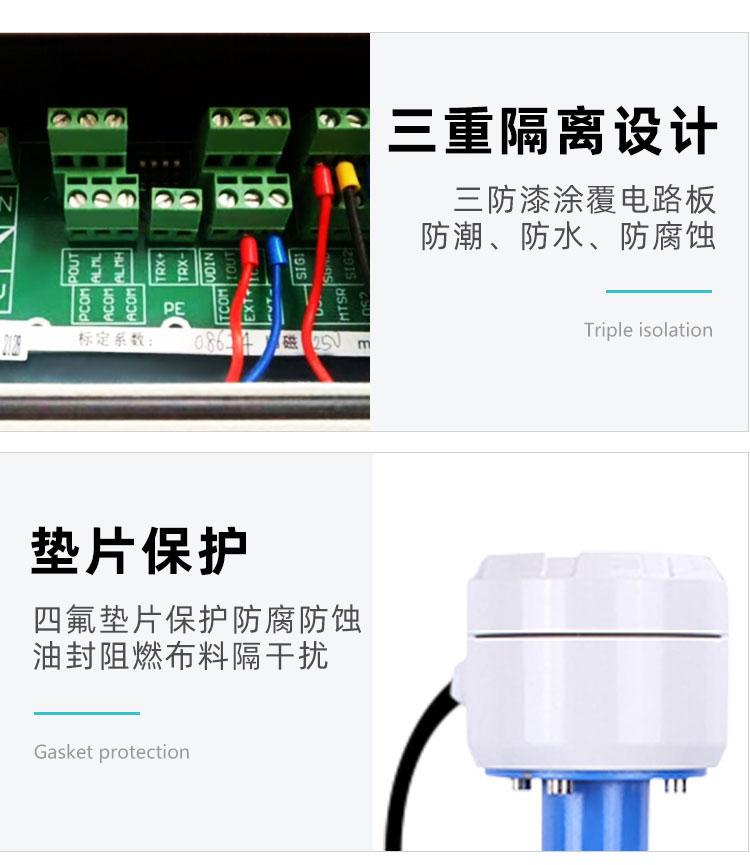

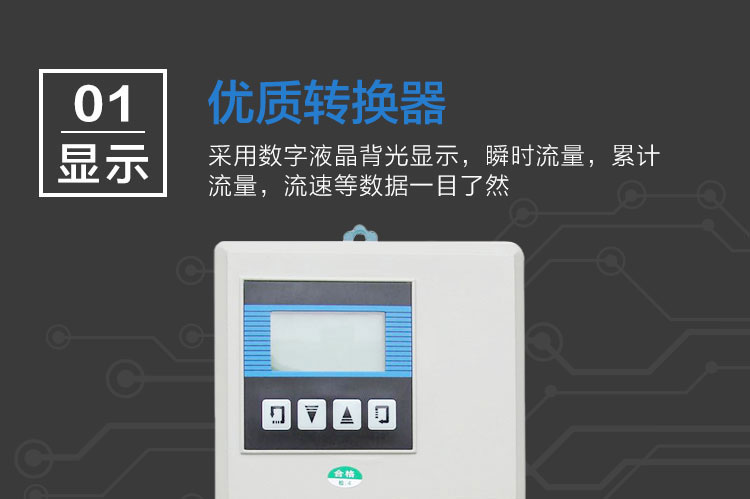

5、LD转换器采用先进的单片机(MCU)和表面贴装技术(SMT),性能可靠,精度高,功耗低,零点稳定,参数设定方便。点击中文显示LCD,显示累积流量、瞬时流量、流速、流量百分比等。

6、测量系统,可测正向流量、反向流量。采用特殊的生产工艺和优质材料,确保产品的性能在长时间内保持稳定。

7、电磁流量计适用测量封闭管道中导电液体和浆液的体积流量,如洁净水、污水、各种酸碱盐溶液、泥浆、矿浆、纸浆以及食品方面的液体等。

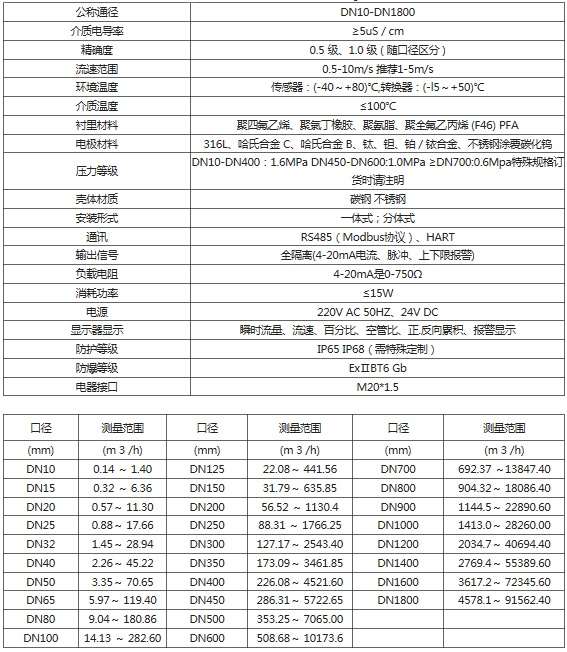

三、技术参数及流量范围

四、转换器外形

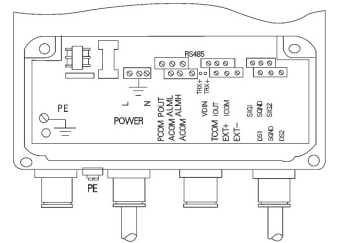

五、端子接线

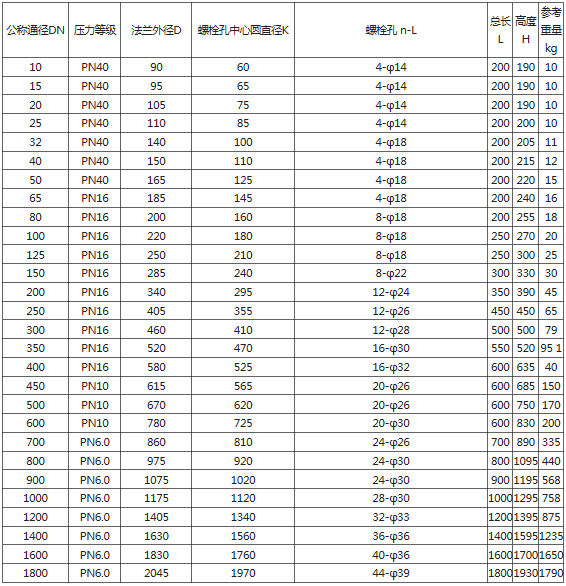

六、外形尺寸

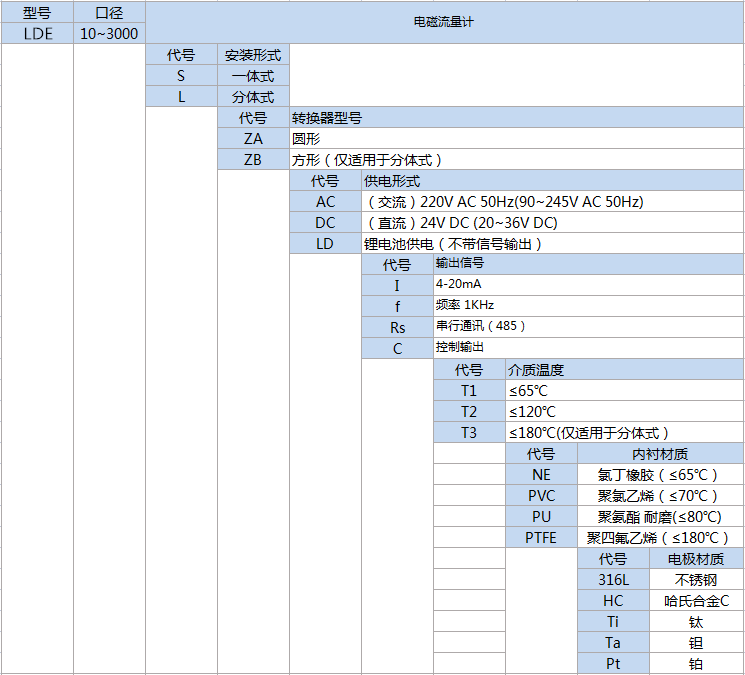

七、产品选型


八、安装环境的选择

为了使变送器工作稳定,在选择安装环境时应注意以下几方面的要求:

1、尽量避免铁磁性物体及具体强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信息。

2、应尽量安装在干燥通风之处,不宜在潮湿,易积水的地方安装。

3、应尽量避免日晒雨淋,避免环境温度高于45℃及相对湿度大于95.9%。

4、选择便于维修,活动方便的地方。

5、流量计应安装在水泵后端,决不能在抽吸侧安装;阀么应安装在流量计下游侧。

九、故障排除:

分体式磁流量计在运行中会由于各种故障的发生会造成测量不准的现象,一般在运行中电磁流量计产生的故障大概可分为两类。一类为流量计本身故障,元器件损坏引发的故障;一类为外界条件的改变引起的故障,例如输出不稳定、流动无数次、误差过大等。下面介绍几种简单的故障排除办法:

a、输出不稳定:1.流场不稳;2.通过传感器的液体中含有气体、大固体块;3.电气连接虚接;4.接地不良;5.电磁流量计渗漏 解决方法:1.改造管道、或增加安装假传感器;2.正常现象;3.检查接线,接好线;4.接好地线;5.修理传感器。

b、液体流动无输出:1.与转换器之间的信号传输电缆两芯线接反;2.电源未接或接触不良;3.传感器仪表管道、外壳、端面有渗漏。解决办法:1.倒线头;2.接好电源、保持接触良好;3.修理传感器。

c、液体不流动有输出:1.与转换器之间信号传输电缆连接有断路;2.信号电缆到电磁流量计连接断路;3.电磁流量计表面沾污或沉积绝缘层;4.接地不良或断路。 解决方法:1.接好电缆线;2.打开传感器、重新接上;3.擦洗电磁流量计表面;4.接好地线。

d、误差过大:1.零点过高;2.未完全充满液体;3.供电电源畸变过大;4.接地不良。 解决方法:1.重新调整零点;2.改善管道条件,传感器始终充满液体;3.改善供电电源条件,符合正常工作条件;4.接好地线。

十、安装注意事项

1、分体式电磁流量计的传感器应垂直安装,并且流体自下而上流动,以满足固、液两项处于混合的状态。原因是如介质中有固体物(泥沙、小石子颗粒等)容易发生沉淀的情况。另外管路中有鱼和杂草的情况鱼在管路中的游动,会造成流量计输出的来回摆动;挂在电***附近的杂草的来回摆动也会引起流量计的输出不稳定。在流量计上游入口处设置金属滤网挡住鱼和杂草进入测量管内。

2、分体式电磁流量计防止负压的管路设置操作不当将引起传感器内产生负压。当同时关闭流量计上、下游的阀门,若流体的温度高于气温.冷却后收缩,使管内压力有形成负压的危险。负压造成衬里与金属导管剥离,引起电磁流量计泄漏。

3、在分体式电磁流量计附近加负压防止阀,打开阀门接通大气压,以防止在传感器内产生负压。分体式电磁流量计下游接有垂直管道时,若用流量传感器上游阀门来关闭或调节流量,传感器测量管内将形成负压。为了防止负压,需加背压或使用下游阀门来调节和关闭流量。

4、分体式电磁流量计适当的维护空间,大口径流量计往往安装在仪表井内,为了管道安装、接线、检查和维护的方便,需要留有适当的空间。为了观测、接线和维护的方便,仪表安装应距地面有一定的高度,以便于清洗、安装。
